固定式钢直爬梯标准

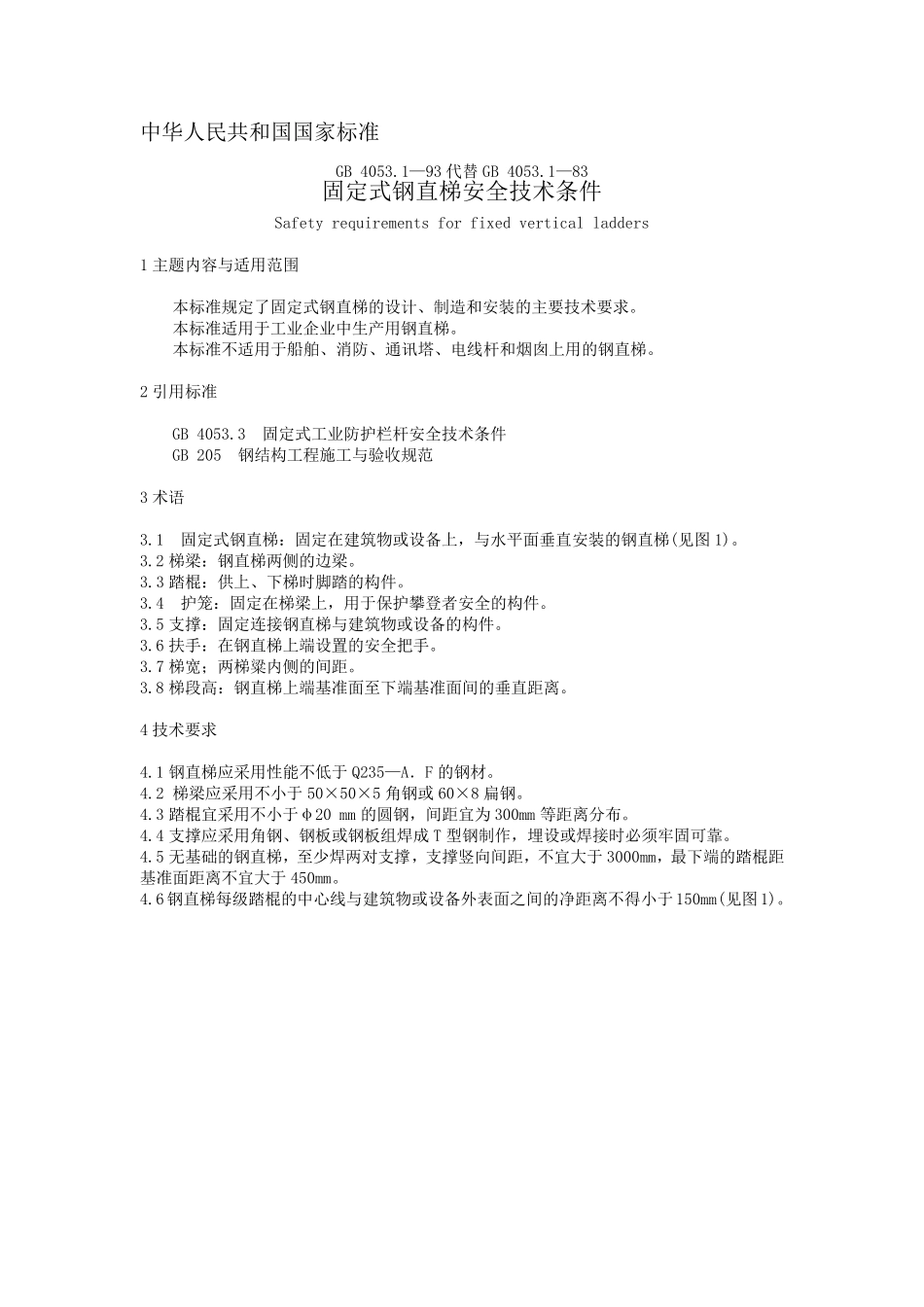

中 华 人 民 共 和 国 国 家 标 准GB 4053.1— 93 代 替 GB 4053.1— 83 固 定 式 钢 直 梯 安 全 技 术 条 件 Safety requirements for fixed vertical ladders 1 主 题 内 容 与 适 用 范 围 本 标 准 规 定 了 固 定 式 钢 直 梯 的 设 计 、 制 造 和 安 装 的 主 要 技 术 要 求 。 本 标 准 适 用 于 工 业 企 业 中 生 产 用 钢 直 梯 。 本 标 准 不 适 用 于 船 舶 、 消 防 、 通 讯 塔 、 电 线 杆 和 烟 囱 上 用 的 钢 直 梯 。 2 引 用 标 准 GB 4053.3 固 定 式 工 业 防 护 栏 杆 安 全 技 术 条 件 GB 205 钢 结 构 工 程 施 工 与 验 收 规 范 3 术 语 3.1 固 定 式 钢 直 梯 ： 固 定 在 建 筑 物 或 设 备 上 ， 与 水 平 面 垂 直 安 装 的 钢 直 梯 (见 图 1)。 3.2 梯 梁 ： 钢 直 梯 两 侧 的 边 梁 。 3.3 踏 棍 ： 供 上 、 下 梯 时 脚 踏 的 构 件 。 3.4 护 笼 ： 固 定 在 梯 梁 上 ， 用 于 保 护 攀 登 者 安 全 的 构 件 。 3.5 支 撑 ： 固 定 连 接 钢 直 梯 与 建 筑 物 或 设 备 的 构 件 。 3.6 扶 手 ： 在 钢 直 梯 上 端 设 置 的 安 全 把 手 。 3.7 梯 宽 ； 两 梯 粱 内 侧 的 间 距 。 3.8 梯 段 高 ： 钢 直 梯 上 端 基 准 面 至 下 端 基 准 面 间 的 垂 直 距 离 。 4 技 术 要 求 4.1 钢 直 梯 应 采 用 性 能不 低于 Q235— A．F 的 钢 材。 4.2 梯 梁 应 采 用 不 小于 50×50×5 角钢 或 60×8 扁钢 。 4.3 踏 棍 宜采 用 不 小于 φ20 mm 的 圆钢 ， 间 距 宜为300mm 等距 离 分布。 4.4 支 撑 应 采 用 角钢 、 钢 板或 钢 板组焊成T 型钢 制 作， 埋设 或 焊接 时 必须牢固 可靠。 4.5 无基 础的 钢 直 梯 ， 至 少焊两 对支 撑 ， 支 撑 竖向 间 距 ， 不 宜大 于 3000mm， 最 下 端 的 踏 棍 距基 准 面 距 离 不 宜大 于 450mm。 4.6 钢 直 梯 每 级 踏 棍 的 中 心 线 与 建 筑 物 或 设 备 ...
