固态电容产品规格书

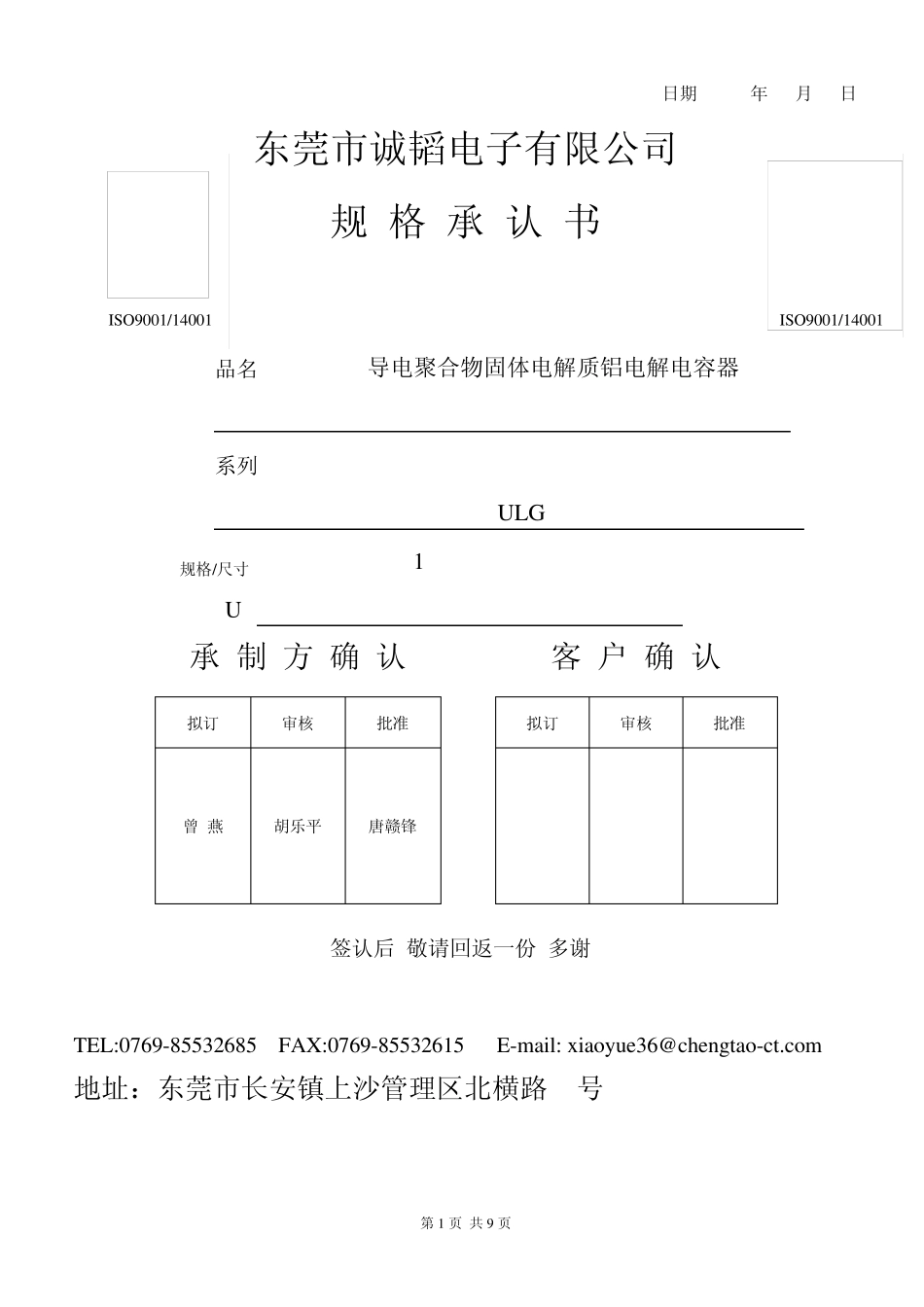

第1 页 共9 页 日期:2012年07月16日 Date: JUL 16 2012 东莞市诚韬电子有限公司 规 格 承 认 书 SPECIFICATIONS FOR APPROVAL 品名 导电聚合物固体电解质铝电解电容器 PRODUCT NAME: ELECTROLYTIC CAPACITORS 系列 SERLES: ULG 规格/尺寸 1 U 承 制 方 确 认 客 户 确 认 拟订 审核 批准 拟订 审核 批准 曾 燕 胡乐平 唐赣锋 签认后,敬请回返一份,多谢! Please chop,sign and returu to us a copy after approval .Thank you! TEL:0769-85532685 FAX:0769-85532615 E-mail: x iaoy u e36@chengtao-ct.com 地址：东莞市长安镇上沙管理区北横路 8号 ISO9001/14001 ISO9001/14001 第2 页 共9 页 东莞市诚韬电子有限公司 编号:201111-00006 产品规格书 目 录 表 1. 产品结构及外形尺寸 1~ 2 1．1 产品结构 1 1．2 产品外形尺寸 2 2．产品技术性能及试验条件 2~ 5 2．1 产品初始性能 2 2．2 试验项目及条件 3~ 5 第3 页 共9 页 2 .3 标志 6 2 .3 .1 标志图 6 3 ．应用注意事项 6 3 .1 电路设计： 6 3 .2 使用： 6 1 ． 产品结构及外形尺寸 1 ．1 产品结构： 见图1 ， 第4 页 共9 页 1-浸锡铜线或CP线(无铅) 2-铝引出端子 3-密封弹性材料 4-阳极铝箔 5-阴极铝箔 6- 涂膜铝外壳 7 –电解纸 1．2 产品外形尺寸：见图 2 表 1 第5 页 共9 页 引线（无铅）涂膜铝外壳φφ 图 2 外形尺寸图 表 1 外形尺寸 （mm） Ф D×L Ф d P 6.3×8 0.5 2.5 8×8 0.6 3.5 8×11.5 0.6 3.5 10×10.5 0.6 5 10×12.5 0.6 5 2．产品技术性能及试验条件： 2.1 产品初始性能 表2 产品初始性能 产品 型号 额定电压 (V) 浪涌电压 (v) 标称电容量 （μ F） 电容量误差 (± ％) 外形尺寸 （mm） Ф ×L DF≤ ESR (mΩ ) ≤ I(μ A)≤ 纹波电流 （ma）≤ 额定温度范围 ULG 35 44 100 20 10*12.5 0.12 60 700 1870 -55℃至 105℃ 2．2 试验项目及条件： 第6 页 共9 页 试验项目 试验方法 2.2.1 电容量 测量频率：120HZ±12HZ 测量电压：AC≤0.5Vrms+1VDC 测量温度: 20℃±2℃ 测量结果:在表 2规定范围内 2.2.2 DF 测量频率：120HZ±12HZ 测量电压：AC≤0.5Vrms+1VDC 测量温度: 20℃±2℃ 测量结果:在表 2规定范围内...
