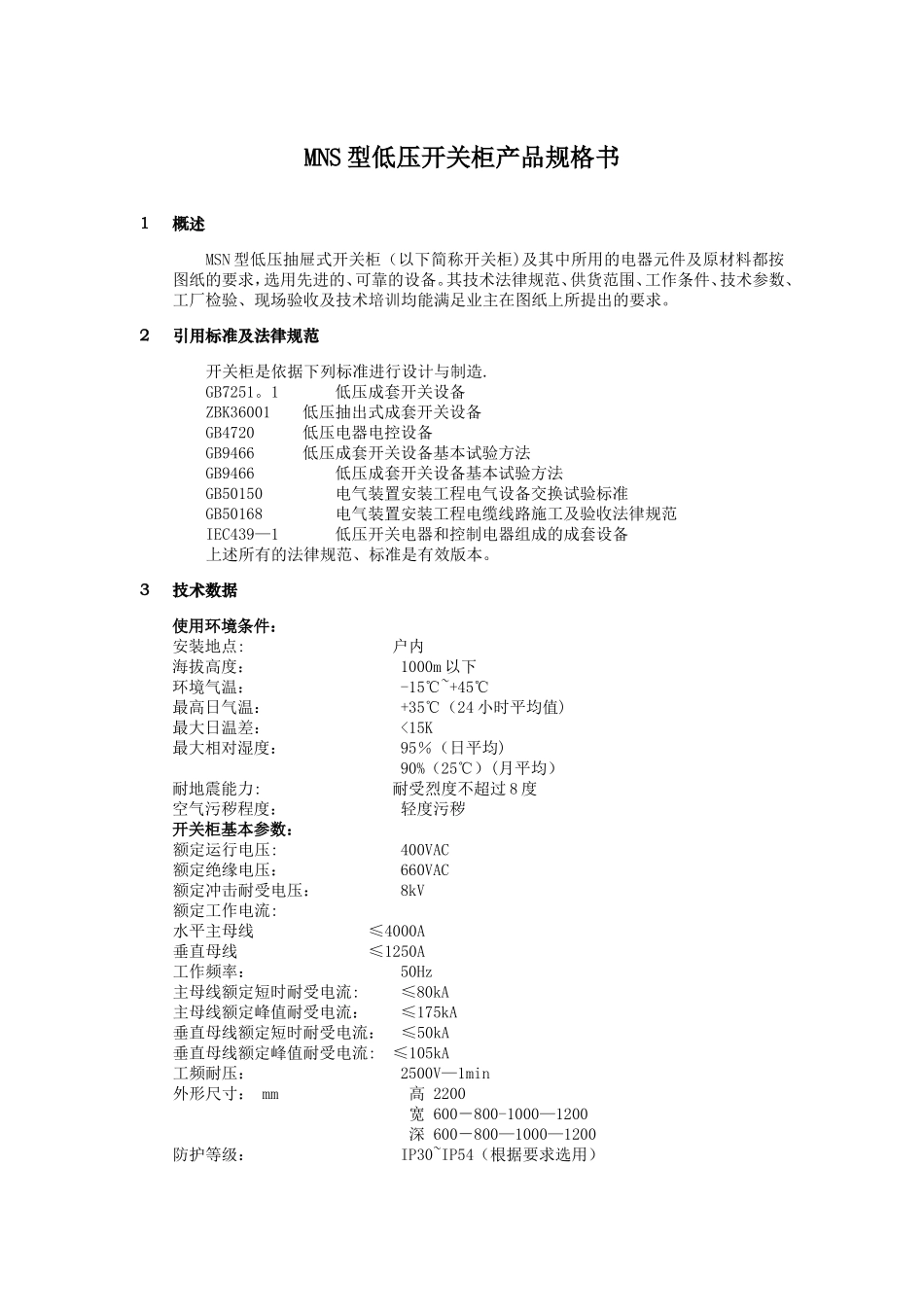

MNS型低压开关柜产品规格书

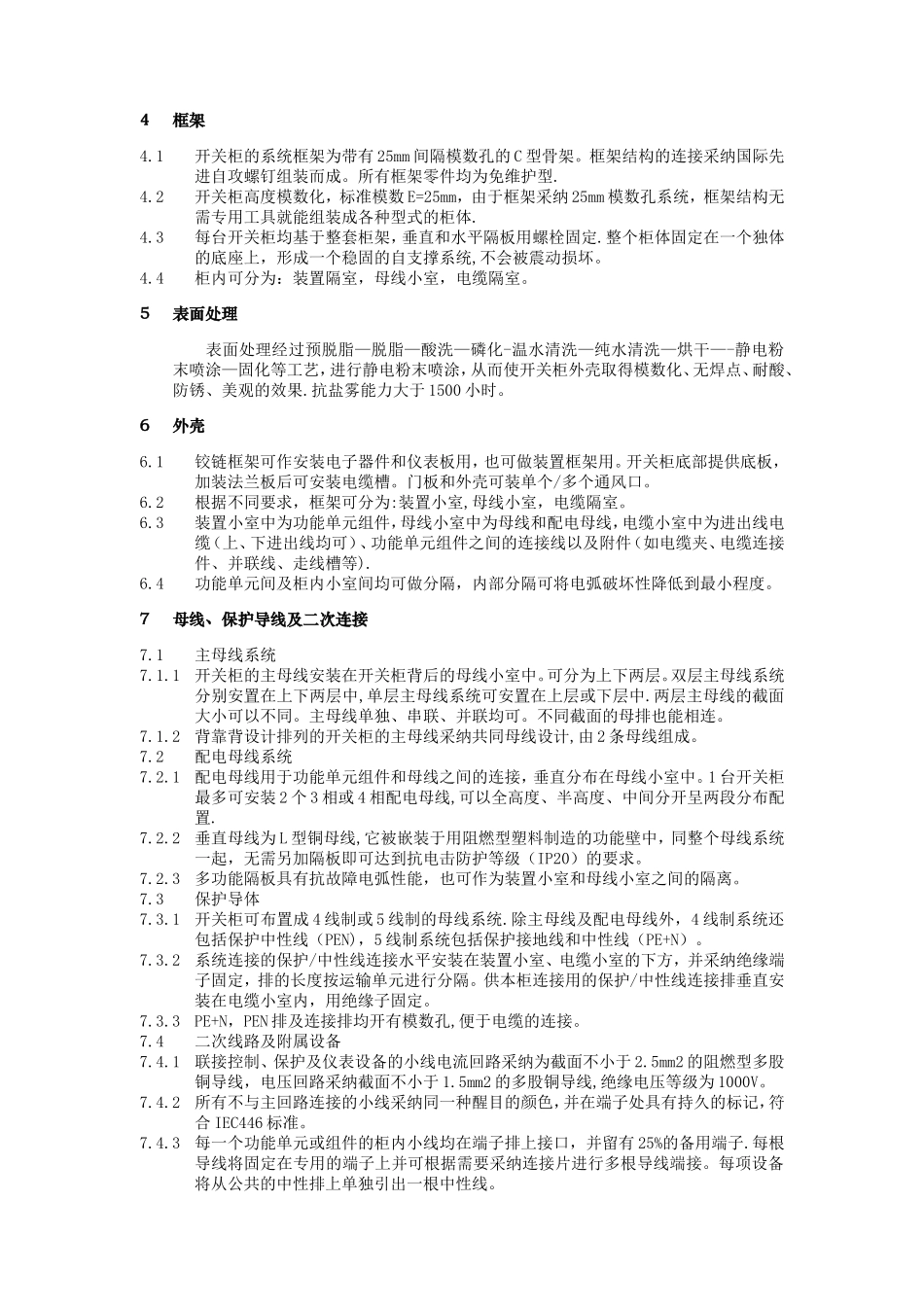

MNS 型低压开关柜产品规格书1概述MSN 型低压抽屉式开关柜（以下简称开关柜)及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。其技术法律规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。2引用标准及法律规范开关柜是依据下列标准进行设计与制造.GB7251。1低压成套开关设备ZBK36001 低压抽出式成套开关设备GB4720低压电器电控设备GB9466 低压成套开关设备基本试验方法GB9466 低压成套开关设备基本试验方法GB50150 电气装置安装工程电气设备交换试验标准GB50168 电气装置安装工程电缆线路施工及验收法律规范IEC439—1低压开关电器和控制电器组成的成套设备上述所有的法律规范、标准是有效版本。3技术数据使用环境条件：安装地点: 户内海拔高度： 1000m 以下环境气温： -15℃~+45℃最高日气温： +35℃（24 小时平均值)最大日温差： <15K最大相对湿度： 95％（日平均)90%（25℃）(月平均）耐地震能力: 耐受烈度不超过 8 度空气污秽程度： 轻度污秽开关柜基本参数：额定运行电压:400VAC额定绝缘电压：660VAC额定冲击耐受电压：8kV额定工作电流:水平主母线 ≤4000A垂直母线 ≤1250A工作频率：50Hz主母线额定短时耐受电流:≤80kA主母线额定峰值耐受电流：≤175kA垂直母线额定短时耐受电流： ≤50kA垂直母线额定峰值耐受电流: ≤105kA工频耐压：2500V—1min外形尺寸： mm 高 2200 宽 600－800-1000—1200 深 600－800—1000—1200防护等级： IP30~IP54（根据要求选用）4框架4.1开关柜的系统框架为带有 25mm 间隔模数孔的 C 型骨架。框架结构的连接采纳国际先进自攻螺钉组装而成。所有框架零件均为免维护型.4.2开关柜高度模数化，标准模数 E=25mm，由于框架采纳 25mm 模数孔系统，框架结构无需专用工具就能组装成各种型式的柜体.4.3每台开关柜均基于整套柜架，垂直和水平隔板用螺栓固定.整个柜体固定在一个独体的底座上，形成一个稳固的自支撑系统,不会被震动损坏。4.4柜内可分为：装置隔室，母线小室，电缆隔室。5表面处理表面处理经过预脱脂—脱脂—酸洗—磷化-温水清洗—纯水清洗—烘干—-静电粉末喷涂—固化等工艺，进行静电粉末喷涂，从而使开关柜外壳取得模数化、无焊点、耐酸、防锈、美观的效果.抗盐雾能力大于 1500 小时。6外壳6.1铰链框架可作安装电子器件和仪表板用，也可做装置框架用。开关柜底部提供底板，加装法兰板后可安...
