固结灌浆施工措施

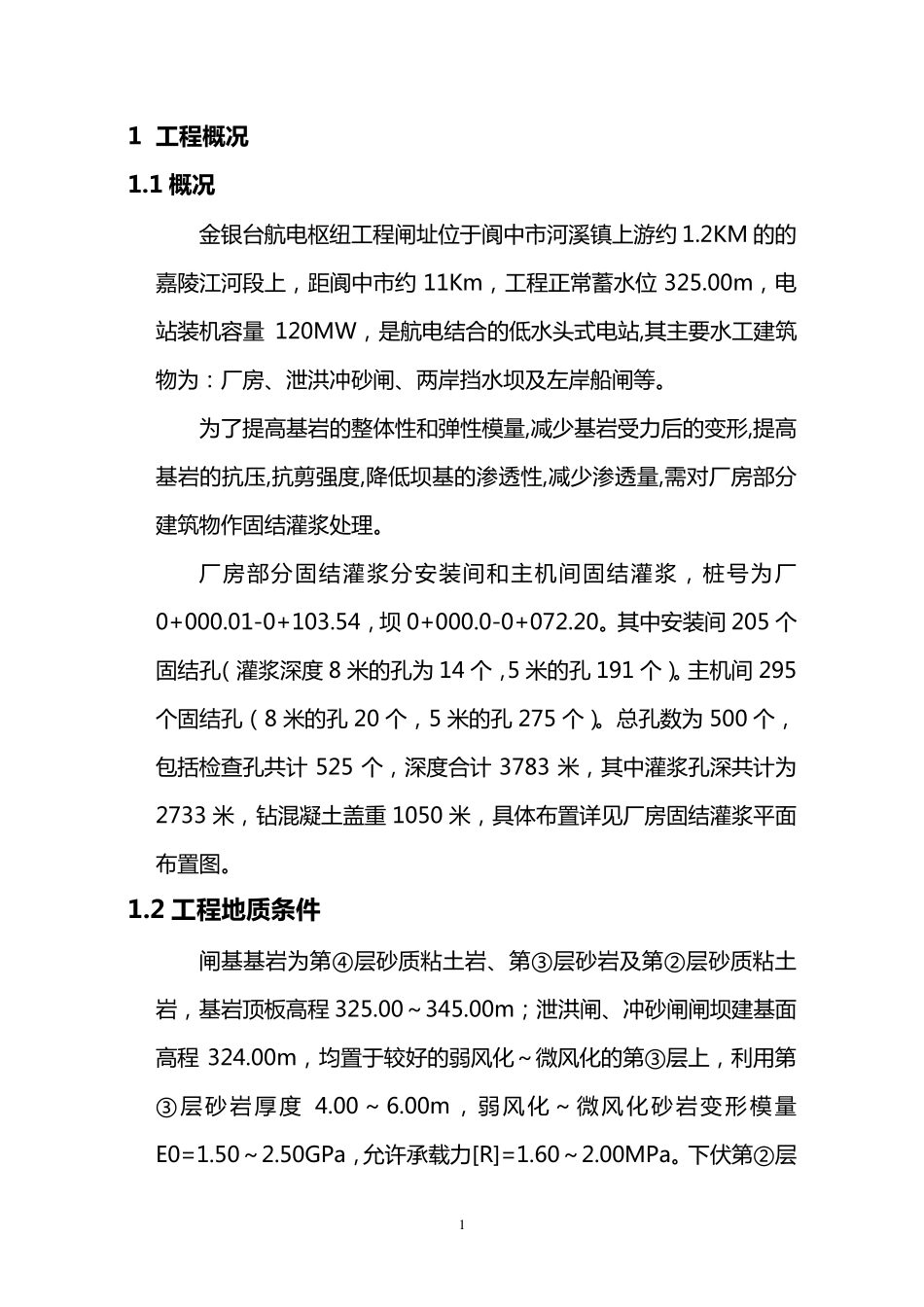

1 1 工 程 概 况 1.1 概 况 金银台航电枢纽工程闸址位于阆中市河溪镇上游约 1.2KM 的的嘉陵江河段上，距阆中市约 11Km，工程正常蓄水位 325.00m，电站装机容量 120MW，是航电结合的低水头式电站,其主要水工建筑物为：厂房、泄洪冲砂闸、两岸挡水坝及左岸船闸等。 为了提高基岩的整体性和弹性模量,减少基岩受力后的变形,提高基岩的抗压,抗剪强度,降低坝基的渗透性,减少渗透量,需对厂房部分建筑物作固结灌浆处理。 厂 房 部 分 固 结 灌 浆 分 安 装 间 和 主 机 间 固 结 灌 浆 ， 桩 号 为 厂0+000.01-0+103.54，坝 0+000.0-0+072.20。其中安装间 205 个固结孔（灌浆深度 8 米的孔为 14 个，5 米的孔 191 个）。主机间 295个固结孔（8 米的孔 20 个，5 米的孔 275 个）。总孔数为 500 个，包括检查孔共计 525 个，深度合计 3783 米，其中灌浆孔深共计为2733 米，钻混凝土盖重 1050 米，具 体布 置 详 见 厂房固结灌浆平 面布 置 图 。 1.2 工 程 地 质 条 件 闸基基岩为第 ④ 层 砂质 粘 土岩、第 ③ 层 砂岩及第 ②层 砂质 粘 土岩，基岩顶 板 高程 325.00～ 345.00m； 泄洪闸、冲砂闸闸坝建基面高程 324.00m，均 置 于较 好 的弱 风 化 ～ 微 风 化 的第 ③ 层 上，利 用 第③ 层 砂 岩 厚 度 4.00～ 6.00m， 弱 风 化 ～ 微 风 化 砂 岩 变 形 模 量E0=1.50～ 2.50GPa，允 许 承 载 力[R]=1.60～ 2.00MPa。下 伏 第 ②层 2 砂 质 粘 土 岩 强 度 稍 差 。 闸 基 利 用 第 ③ 层 砂 岩 厚 度 仅4.00～ 6.00m，下 伏 ③ 层 与 ②层 层 界及②层 内部有软弱夹层 分布。 厂房位于右岸漫滩， 地面高程 330.00～ 344.00m， 覆盖层 厚1.00～ 3.50m， 为粉细砂 层 ；基 岩 为第 ③ 层 砂 岩 和第 ②层 砂 质 粘 土 岩 ，其顶板高程 330.00～ 340.50m， 基 岩 面以下 强 风化深度 一般 7.00～12.00m。 厂房建基 面较低， 高程 309.00M～ 315.50m， 基 坑开挖深度 21.00～ 31.50m。 基 础置于条件较好的第 ②层 砂 质 粘 的微土 岩 风～新鲜岩 体上， 但岩 体内有软弱夹层 分布。 2 施 工 现 场 布 置 2.1 安 装 间 每个块号均较平坦,施工机具,材料,设备， 线路,管路等均布置于块号内。 施...
