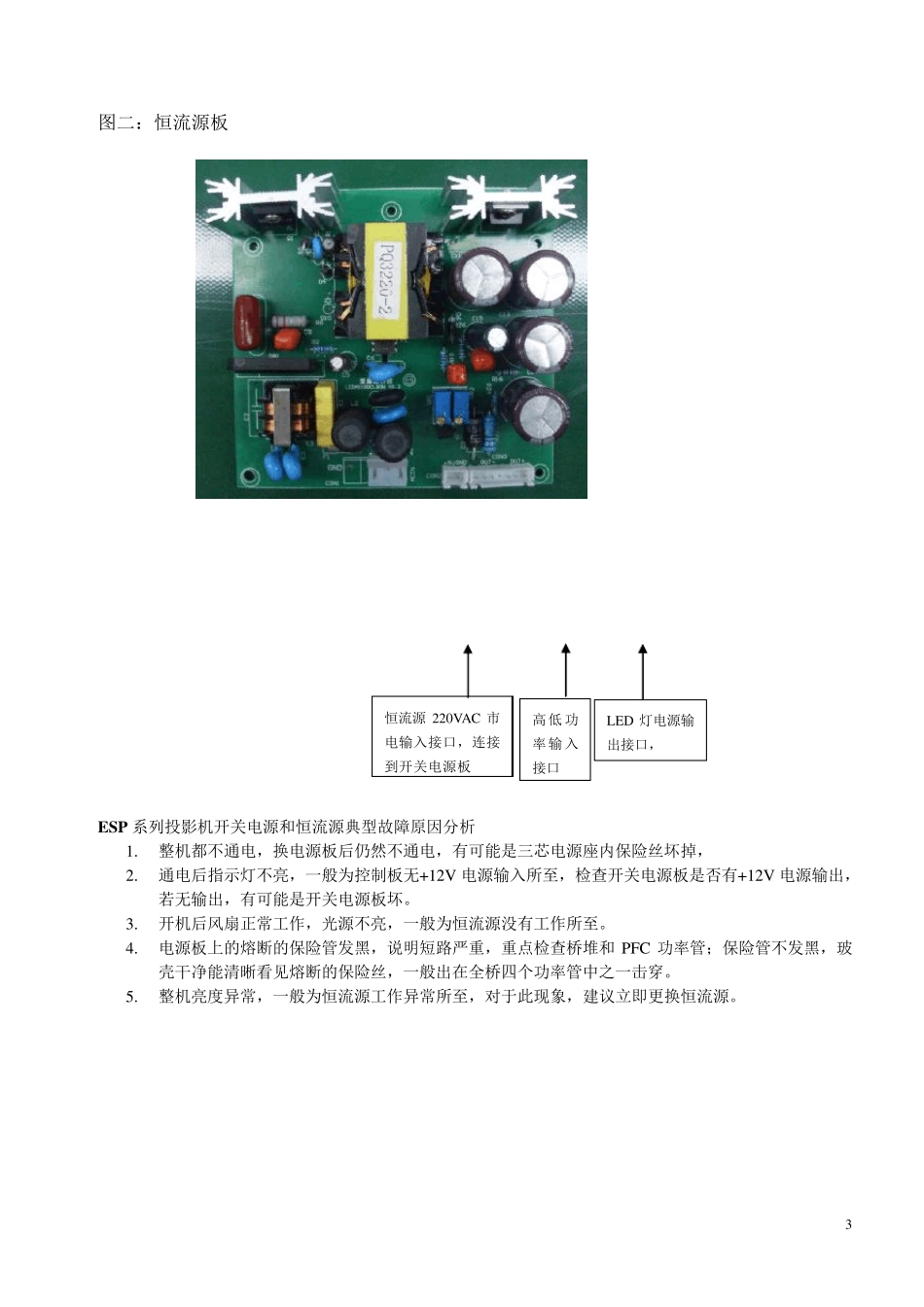

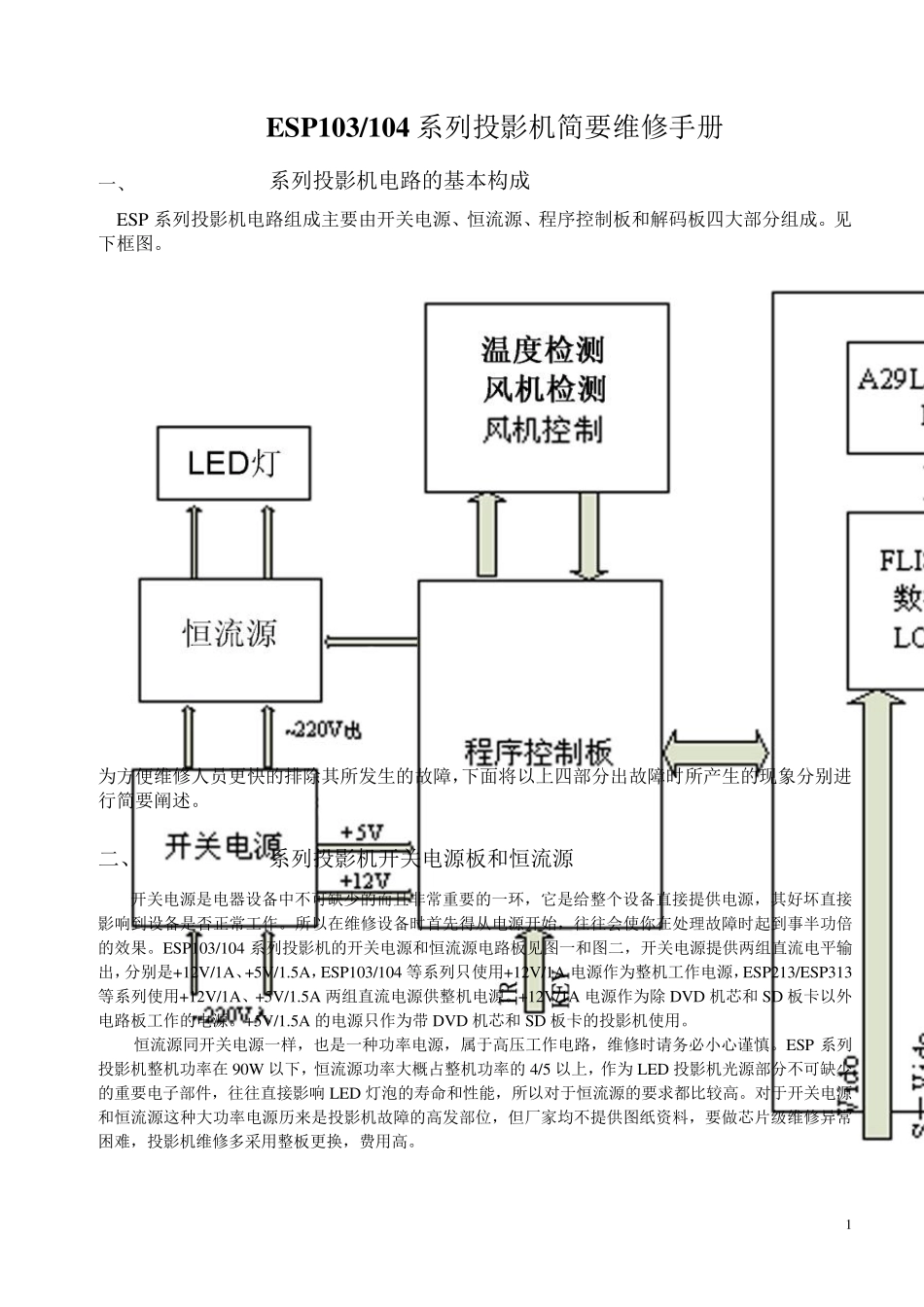

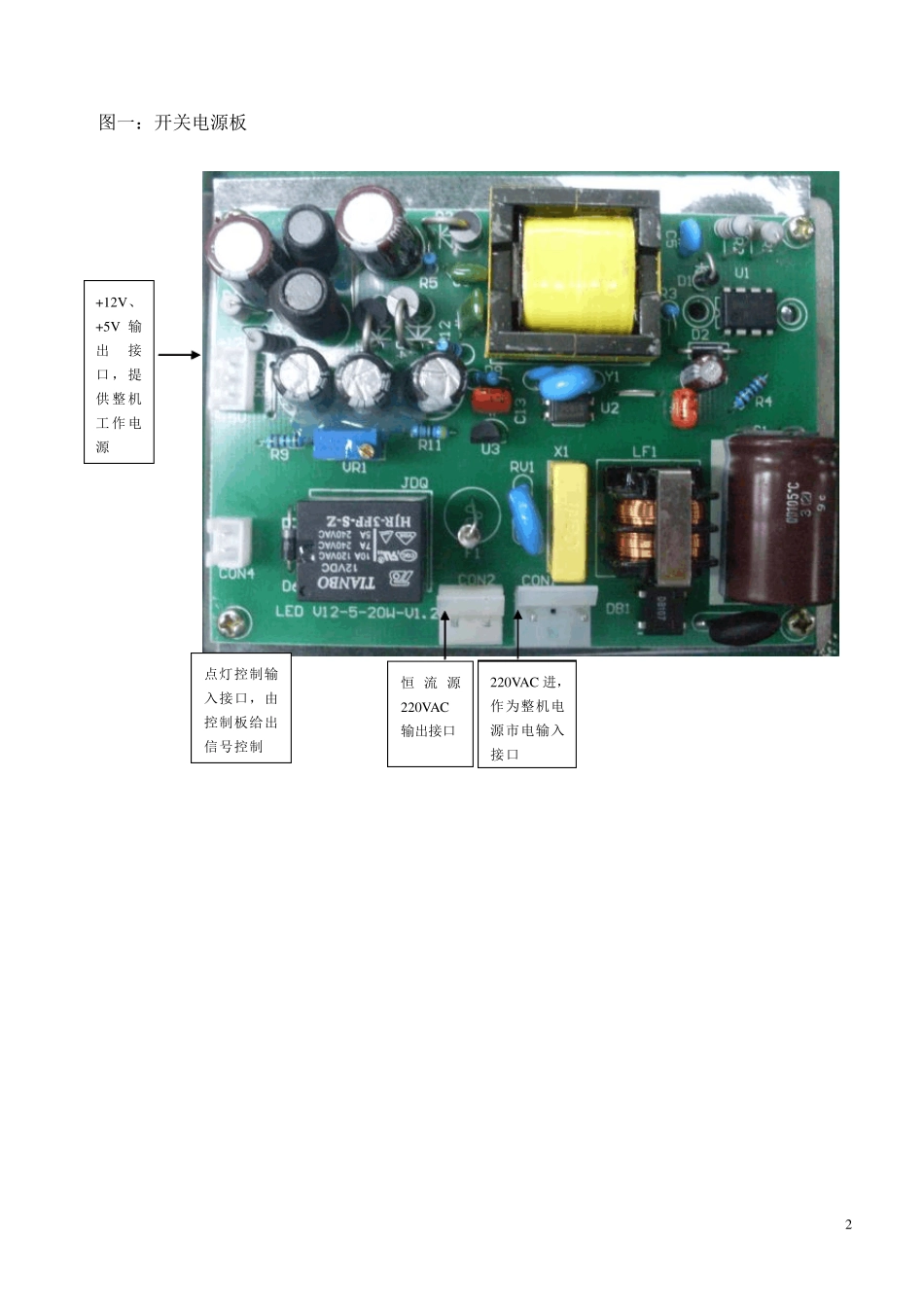

1 ESP103/104 系列投影机简要维修手册 一、 ESP103/104系列投影机电路的基本构成 ESP 系列投影机电路组成主要由开关电源、恒流源、程序控制板和解码板四大部分组成。见下框图。 为方便维修人员更快的排除其所发生的故障，下面将以上四部分出故障时所产生的现象分别进行简要阐述。 二、 ESP103/104系列投影机开关电源板和恒流源 开关电源是电器设备中不可缺少的而且非常重要的一环，它是给整个设备直接提供电源，其好坏直接影响到设备是否正常工作。所以在维修设备时首先得从电源开始，往往会使你在处理故障时起到事半功倍的效果。ESP103/104 系列投影机的开关电源和恒流源电路板见图一和图二，开关电源提供两组直流电平输出，分别是+12V/1A、+5V/1.5A，ESP103/104 等系列只使用+12V/1A 电源作为整机工作电源，ESP213/ESP313等系列使用+12V/1A、+5V/1.5A 两组直流电源供整机电源。+12V/1A 电源作为除 DVD 机芯和 SD 板卡以外电路板工作的电源。+5V/1.5A 的电源只作为带 DVD 机芯和 SD 板卡的投影机使用。 恒流源同开关电源一样，也是一种功率电源，属于高压工作电路，维修时请务必小心谨慎。ESP 系列投影机整机功率在 90W 以下，恒流源功率大概占整机功率的 4/5 以上，作为 LED 投影机光源部分不可缺少的重要电子部件，往往直接影响 LED 灯泡的寿命和性能，所以对于恒流源的要求都比较高。对于开关电源和恒流源这种大功率电源历来是投影机故障的高发部位，但厂家均不提供图纸资料，要做芯片级维修异常困难，投影机维修多采用整板更换，费用高。 2 图一：开关电源板 220VAC 进，作为整机电源市电输入接口 恒流源220VAC输出接口 点灯控制输入接口，由控制板给出信号控制 +12V、+5V 输出接口，提供 整机工 作电源 3 图二：恒流源板 ESP 系列投影机开关电源和恒流源典型故障原因分析 1. 整机都不通电，换电源板后仍然不通电，有可能是三芯电源座内保险丝坏掉， 2. 通电后指示灯不亮，一般为控制板无+12V 电源输入所至，检查开关电源板是否有+12V 电源输出，若无输出，有可能是开关电源板坏。 3. 开机后风扇正常工作，光源不亮，一般为恒流源没有工作所至。 4. 电源板上的熔断的保险管发黑，说明短路严重，重点检查桥堆和PFC 功率管；保险管不发黑，玻壳干净能清晰看见熔断的保险丝，一般出在全桥四个功率管中之一击穿。 5. 整机亮度异常，一般为恒流源工作异常所至，对于此现象，建议立即...
