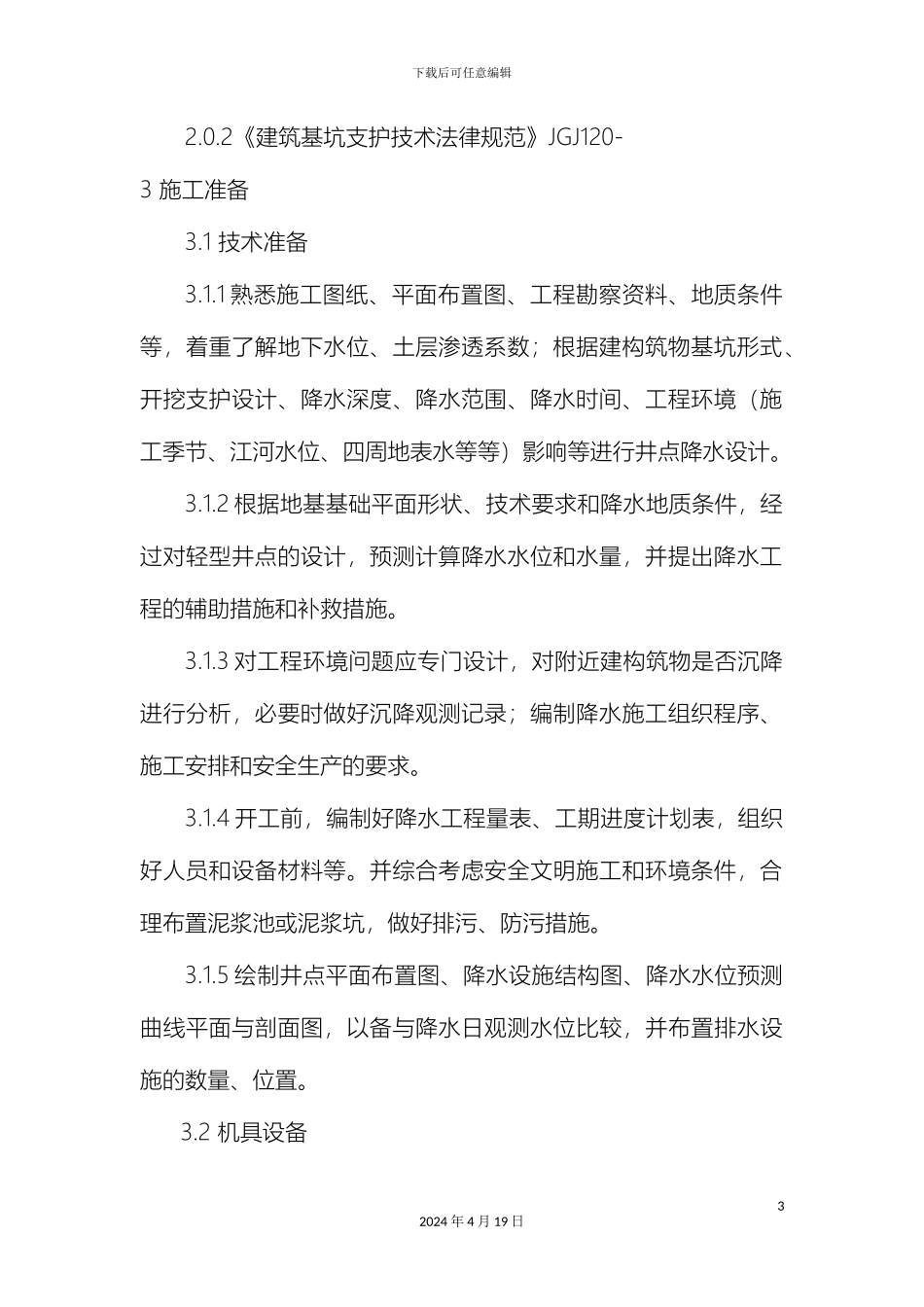

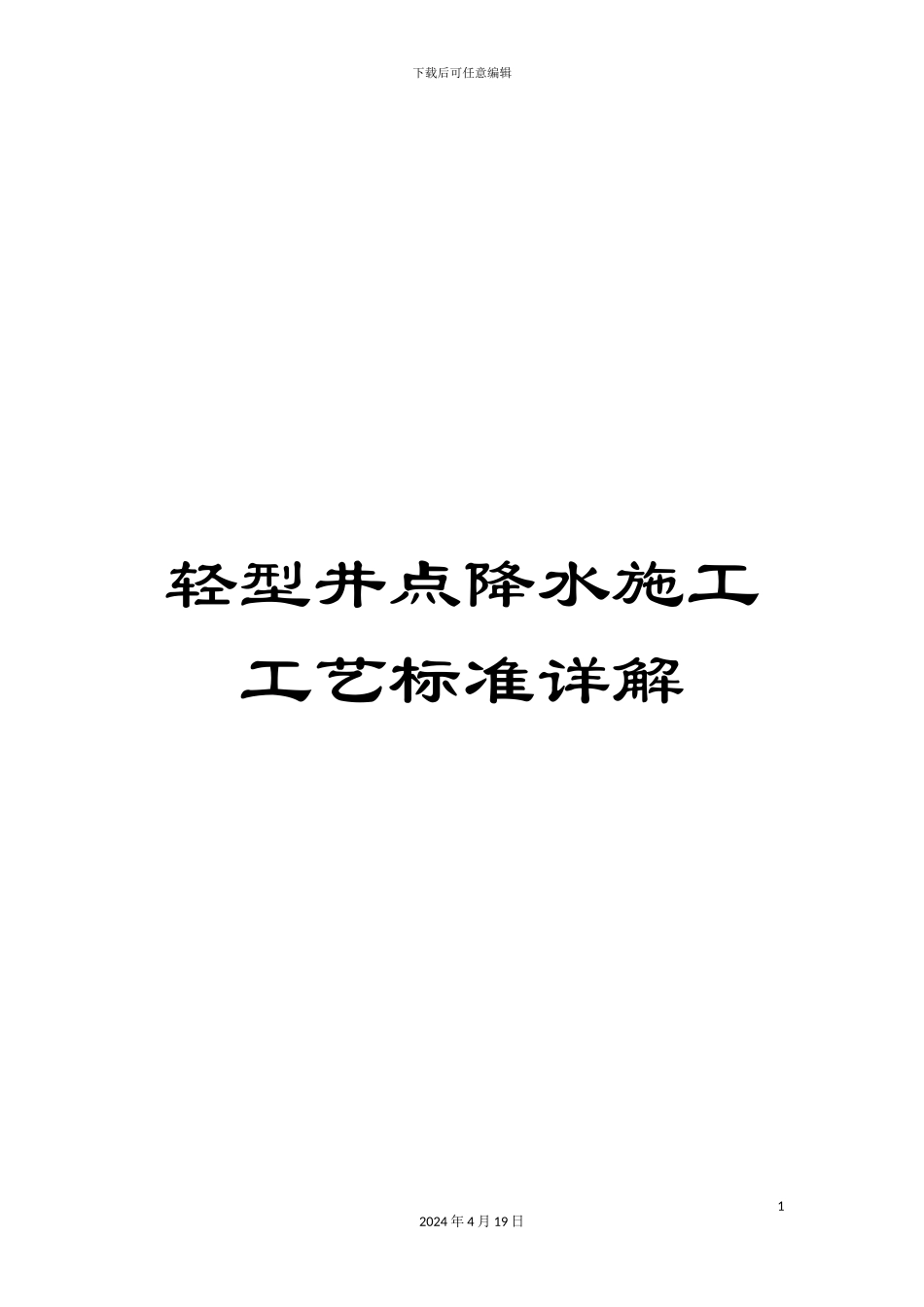

下载后可任意编辑轻型井点降水施工工艺标准详解12024 年 4 月 19 日下载后可任意编辑轻型井点降水施工工艺标准1 适用范围本标准适用于渗透系数为 0.1~20m/d 的砂土、粉土、含薄层粉砂的淤泥质（粉质）黏土等土层的基坑降水施工，适合降低水位深度为 3～12 米（单层降低水位 3～6 米，多层为 6～12 米 ）。轻型井点降水系在基坑外围埋设井点管深化含水层内，井点管的上端经过连接弯管与集水总管连接，集水总管再与真空泵和离心水泵相连，启动抽水设备，地下水便在真空泵吸力的作用下，经滤水管进入井点管和集水总管，排出空气后，由离心水泵的排水管排出，使地下水位降到基坑底以下。其优点是机具设备简单，使用灵活，装拆方便，降水效果好的特点。图 1.1 轻型井点降水示意图2 主要应用标准和法律规范2.0.1《建筑与市政降水工程技术法律规范》JGJ∕T111-9822024 年 4 月 19 日下载后可任意编辑2.0.2《建筑基坑支护技术法律规范》JGJ120- 3 施工准备3.1 技术准备3.1.1 熟悉施工图纸、平面布置图、工程勘察资料、地质条件等，着重了解地下水位、土层渗透系数；根据建构筑物基坑形式、开挖支护设计、降水深度、降水范围、降水时间、工程环境（施工季节、江河水位、四周地表水等等）影响等进行井点降水设计。3.1.2 根据地基基础平面形状、技术要求和降水地质条件，经过对轻型井点的设计，预测计算降水水位和水量，并提出降水工程的辅助措施和补救措施。3.1.3 对工程环境问题应专门设计，对附近建构筑物是否沉降进行分析，必要时做好沉降观测记录；编制降水施工组织程序、施工安排和安全生产的要求。3.1.4 开工前，编制好降水工程量表、工期进度计划表，组织好人员和设备材料等。并综合考虑安全文明施工和环境条件，合理布置泥浆池或泥浆坑，做好排污、防污措施。3.1.5 绘制井点平面布置图、降水设施结构图、降水水位预测曲线平面与剖面图，以备与降水日观测水位比较，并布置排水设施的数量、位置。3.2 机具设备32024 年 4 月 19 日下载后可任意编辑3.2.1 根据降水与排水工程施工实际情况制定施工工艺, 并相应选用适宜的施工机具。 进入施工现场的施工机具应进行验收,验收合格后方可使用。降水施工机具设备按不同的降水类型及适用条件选用。3.2.2 成孔设备：主要有长螺旋钻机、卷扬机、冲水管、高压水泵、套管或高压水枪等。3.2.3 降水设备：主要机具设备有井点管、连接管、集水总管、抽水设备等。1）井点管 ...
