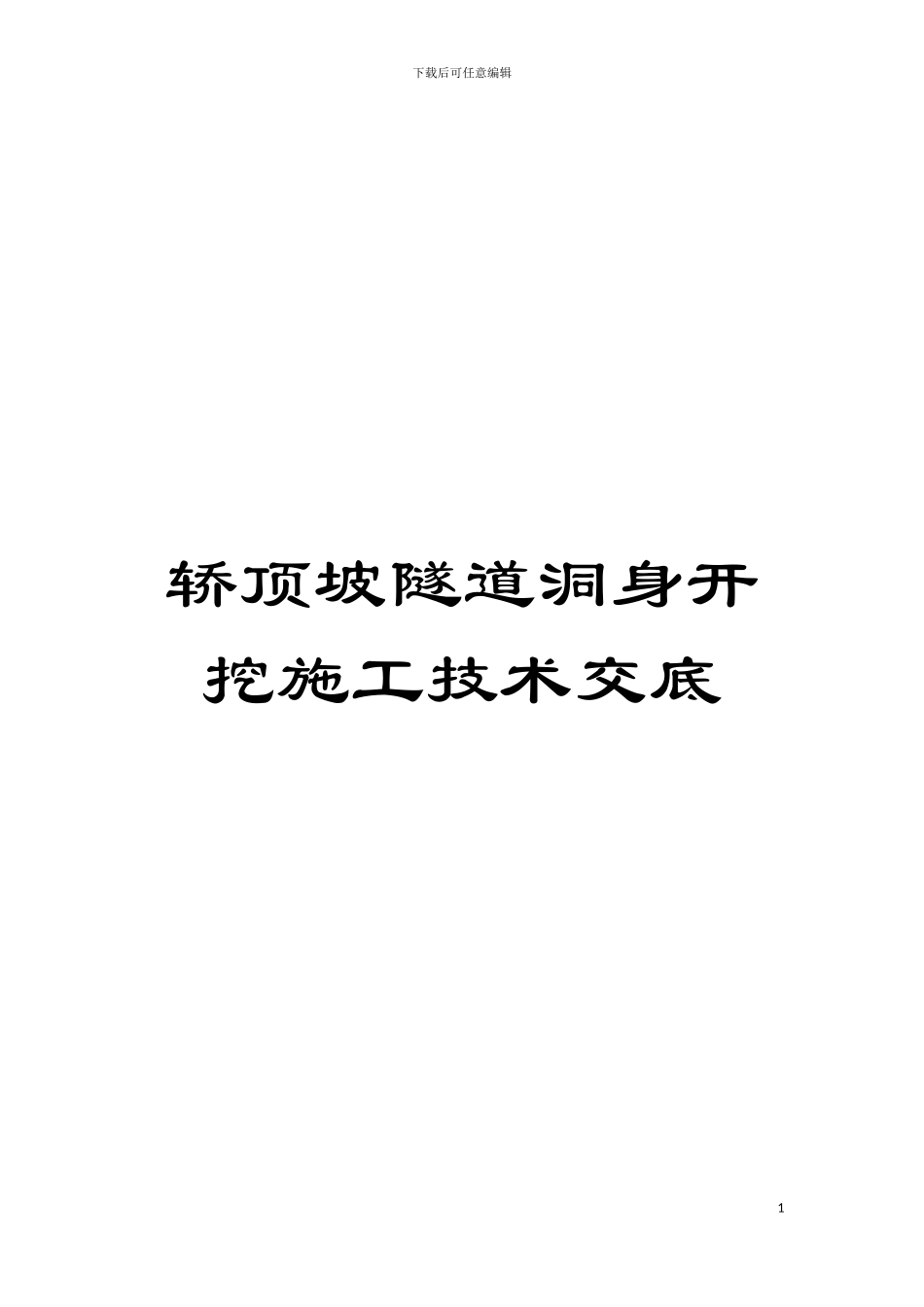

轿顶坡隧道洞身开挖施工技术交底模板

下载后可任意编辑轿顶坡隧道洞身开挖施工技术交底1下载后可任意编辑技 术 交 底单位工程名称轿顶坡隧道 编 号DSKW-JDP-010分部工程名称 洞身开挖分项工程名称 洞身开挖一、 交底内容: 轿顶坡隧道洞身开挖施工方法、 工艺。在进行轿顶坡隧道洞身开挖施工过程中, 要严格根据技术交底要求施工, 有疑问必须事先与我部现场技术人员沟通, 在我部技术人员的指导下进行操作施工。 二、 设计参数 轿顶坡隧道各类围岩开挖方法详见下表序号起始里程终止里程长度围岩级别开挖方法1DK418+024DK418+04016Ⅴ 浅埋三台阶临时仰拱法、 大拱脚台阶法2DK418+040DK418+205165Ⅳ弧形导坑预留核心土法3DK418+205DK418+585380Ⅲ台阶法4DK418+585DK418+64560Ⅳ弧形导坑预留核心土法5DK418+645DK418+825180Ⅲ台阶法6DK418+825DK418+86540Ⅳ弧形导坑预留核心土法7DK418+865DK418+91045Ⅴ 浅埋三台阶临时仰拱法8DK418+910DK419+095185Ⅳ弧形导坑预留核心土法9DK419+095DK419+315220Ⅲ台阶法10DK419+315DK419+490175Ⅳ弧形导坑预留核心土法11DK419+490DK419+51525Ⅴ 浅埋三台阶临时仰拱法12DK419+515DK419+60590Ⅳ弧形导坑预留核心土法13DK419+605DK419+64540Ⅴ 浅埋三台阶临时仰拱法14DK419+645DK419+765120Ⅳ弧形导坑预留核心土法15DK419+765DK419+84580Ⅲ台阶法16DK419+845DK419+89045Ⅳ弧形导坑预留核心土法17DK419+890DK419+90010Ⅴ三台阶临时仰拱法、 大拱脚台阶法 三、 隧道开挖施工工艺、 方法1、 台阶法开挖施工工艺、 方法2下载后可任意编辑(1)台阶法开挖工艺流程图 不 合 格 合格 台阶法开挖工艺流程图 ( 2)台阶法开挖施工工序利用上一循环架立的钢架施作隧道洞身纵向超前支护; 1-开挖上部土方; 2-施作上部初期支护; 3-开挖下部土方; 4-施作下部初期支护; 5-底部开挖( 捡底) ; 6-施作仰拱及混凝土填充; 7-施作二次衬砌。台阶法施工工序图见下图3施工准备超前地质预报、 测量、 量测 钻爆设计 布 置 炮眼调整钻爆参数台架 ( 台车 ) 就位上部断面钻眼下部断面钻眼装 药 、 爆破通风排烟、 排险初喷混凝土、 锚杆、 出碴开挖质量检查 初期支护下载后可任意编辑(3)台阶法施工控制要点① 根据围岩条件和施工机械配备情况合理确定台阶长度、 台阶高度及台阶数量, 其各部形状应有利于保持围岩稳定的前提下尽量便于机械作业。② 当围岩自稳能力较好, 隧道开挖跨度不大时, 为方便作业, 台阶长度宜控制在...
