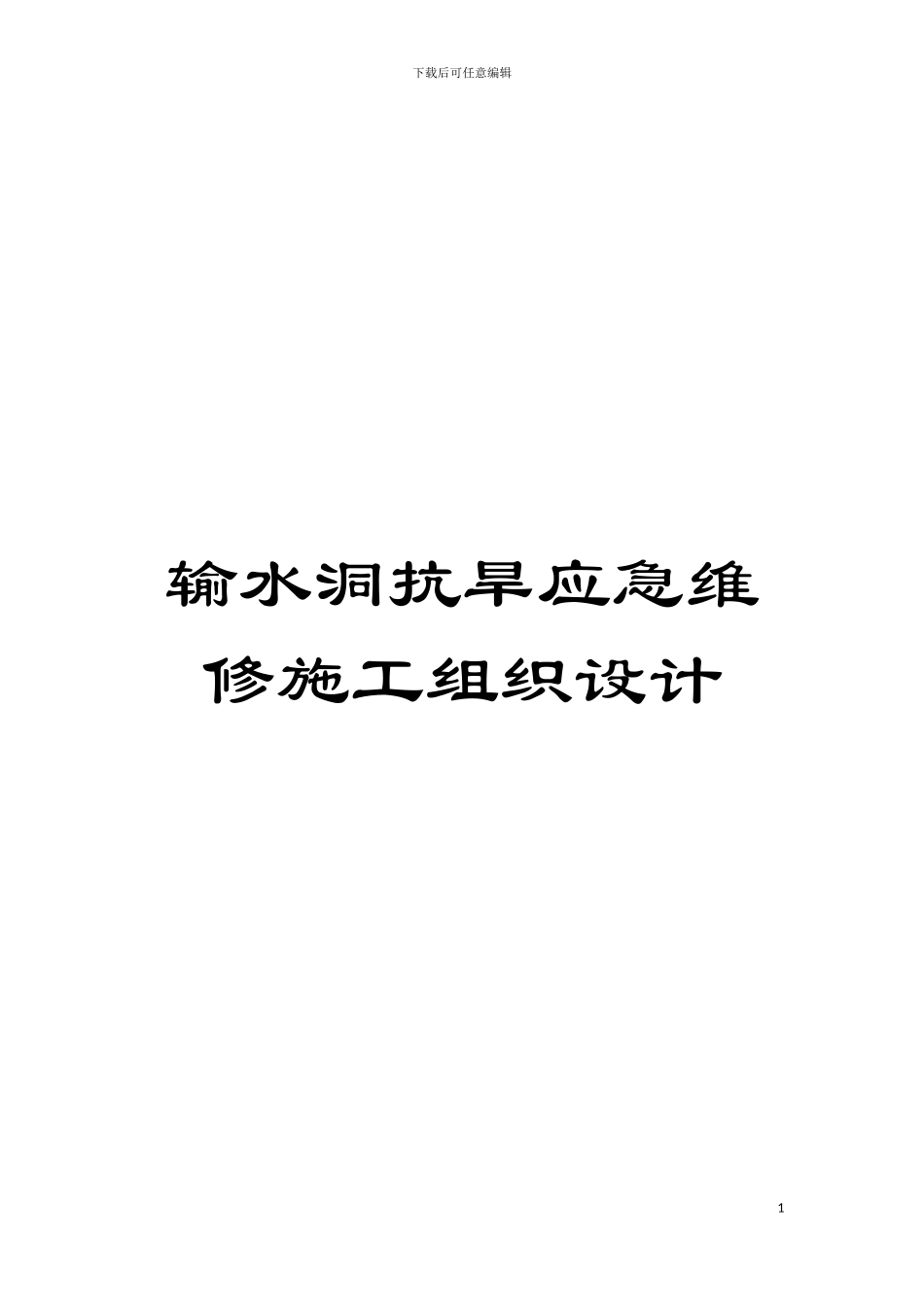

输水洞抗旱应急维修施工组织设计模板

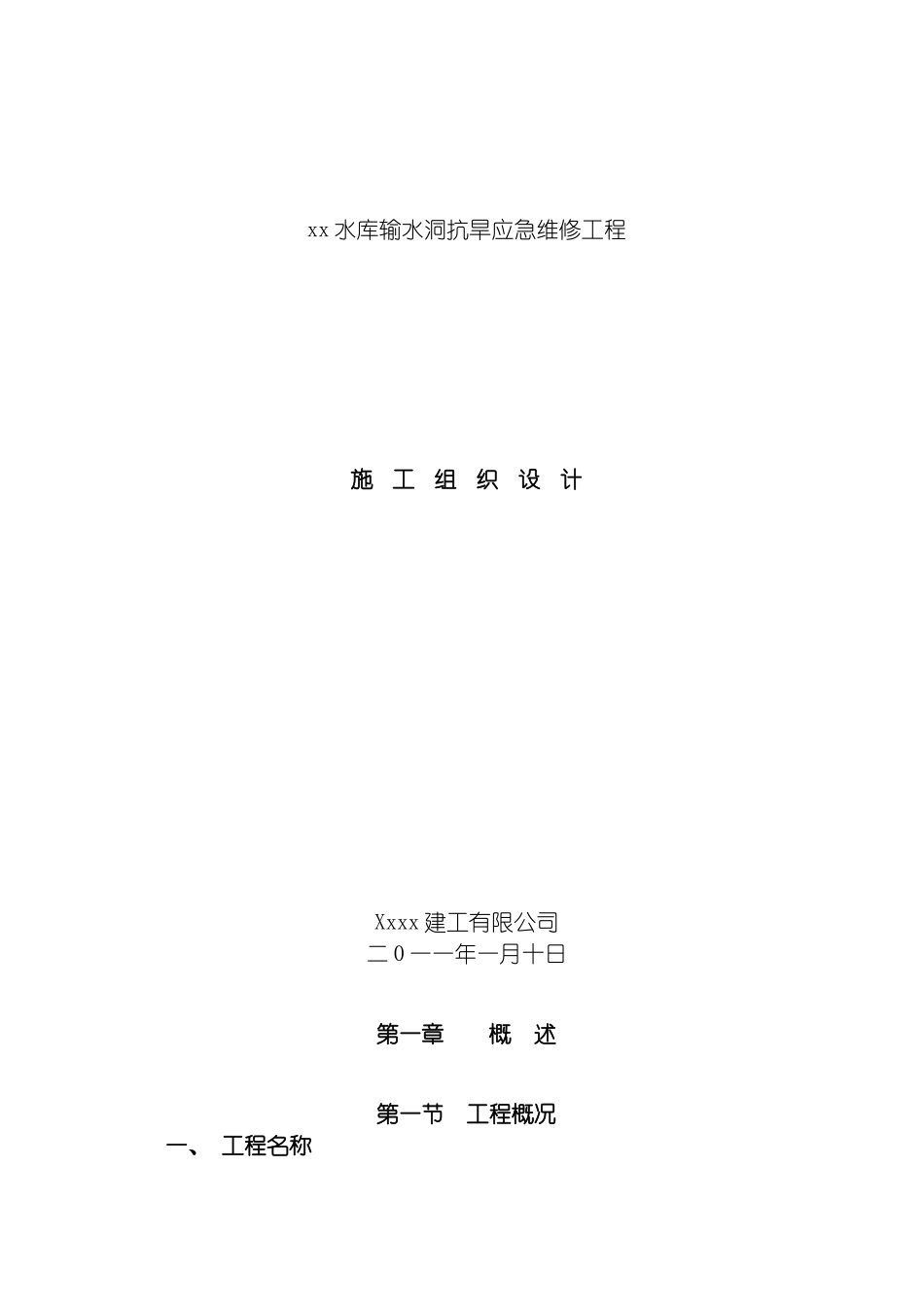

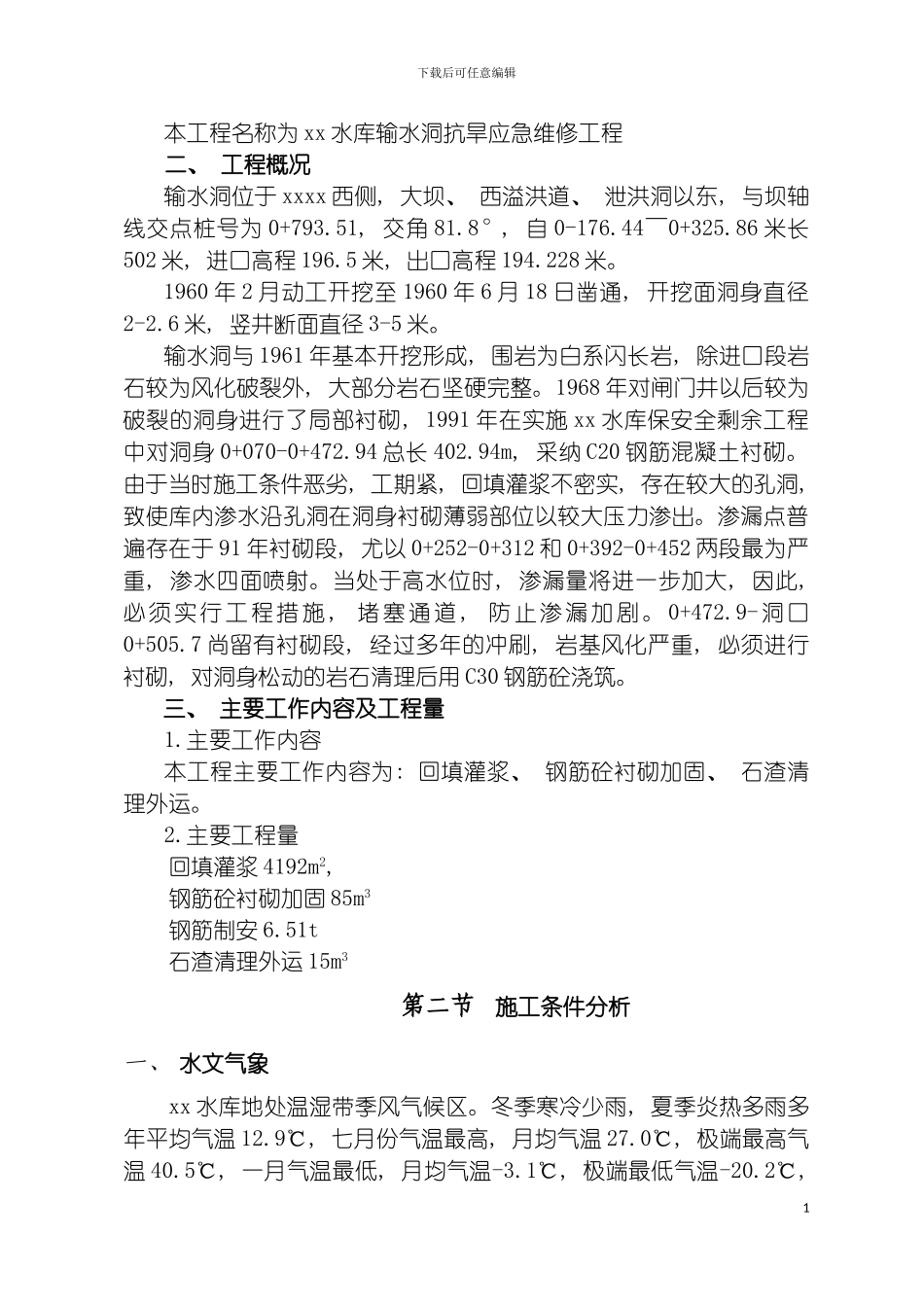

下载后可任意编辑输水洞抗旱应急维修施工组织设计1xx 水库输水洞抗旱应急维修工程施工组织设计Xxxx 建工有限公司二 0 一一年一月十日第一章 概 述第一节 工程概况一、 工程名称下载后可任意编辑本工程名称为 xx 水库输水洞抗旱应急维修工程二、 工程概况输水洞位于 xxxx 西侧, 大坝、 西溢洪道、 泄洪洞以东, 与坝轴线交点桩号为 0+793.51, 交角 81.8°, 自 0-176.44～0+325.86 米长502 米, 进口高程 196.5 米, 出口高程 194.228 米。1960 年 2 月动工开挖至 1960 年 6 月 18 日凿通, 开挖面洞身直径2-2.6 米, 竖井断面直径 3-5 米。输水洞与 1961 年基本开挖形成, 围岩为白系闪长岩, 除进口段岩石较为风化破裂外, 大部分岩石坚硬完整。1968 年对闸门井以后较为破裂的洞身进行了局部衬砌, 1991 年在实施 xx 水库保安全剩余工程中对洞身 0+070-0+472.94 总长 402.94m, 采纳 C20 钢筋混凝土衬砌。由于当时施工条件恶劣, 工期紧, 回填灌浆不密实, 存在较大的孔洞, 致使库内渗水沿孔洞在洞身衬砌薄弱部位以较大压力渗出。渗漏点普遍存在于 91 年衬砌段, 尤以 0+252-0+312 和 0+392-0+452 两段最为严重, 渗水四面喷射。当处于高水位时, 渗漏量将进一步加大, 因此, 必须实行工程措施 , 堵塞通道 , 防止渗漏加剧。 0+472.9-洞口0+505.7 尚留有衬砌段, 经过多年的冲刷, 岩基风化严重, 必须进行衬砌, 对洞身松动的岩石清理后用 C30 钢筋砼浇筑。三、 主要工作内容及工程量1.主要工作内容本工程主要工作内容为: 回填灌浆、 钢筋砼衬砌加固、 石渣清理外运。2.主要工程量回填灌浆 4192m2, 钢筋砼衬砌加固 85m3钢筋制安 6.51t石渣清理外运 15m3第二节施工条件分析一、 水文气象xx 水库地处温湿带季风气候区。冬季寒冷少雨, 夏季炎热多雨多年平均气温 12.9℃, 七月份气温最高, 月均气温 27.0℃, 极端最高气温 40.5℃, 一月气温最低, 月均气温-3.1℃, 极端最低气温-20.2℃, 1下载后可任意编辑日均气温超过 0℃的时间始于 3 月 1 日, 终于 12 月 5 日。该区多年平均降雨量 720 毫米, 其中 6-8 月汛期三个月降雨量为全年降雨量的 62%。年降水天数 67.1 天。最大冻土厚度 40 厘米。二、 地形地貌与工程地质xx 水库位于 xx 河中游, 地貌属构造剥蚀低山地形, 以剥蚀为主两岸为相对高差 200-300 米低山, 本工程为 xx 水...
