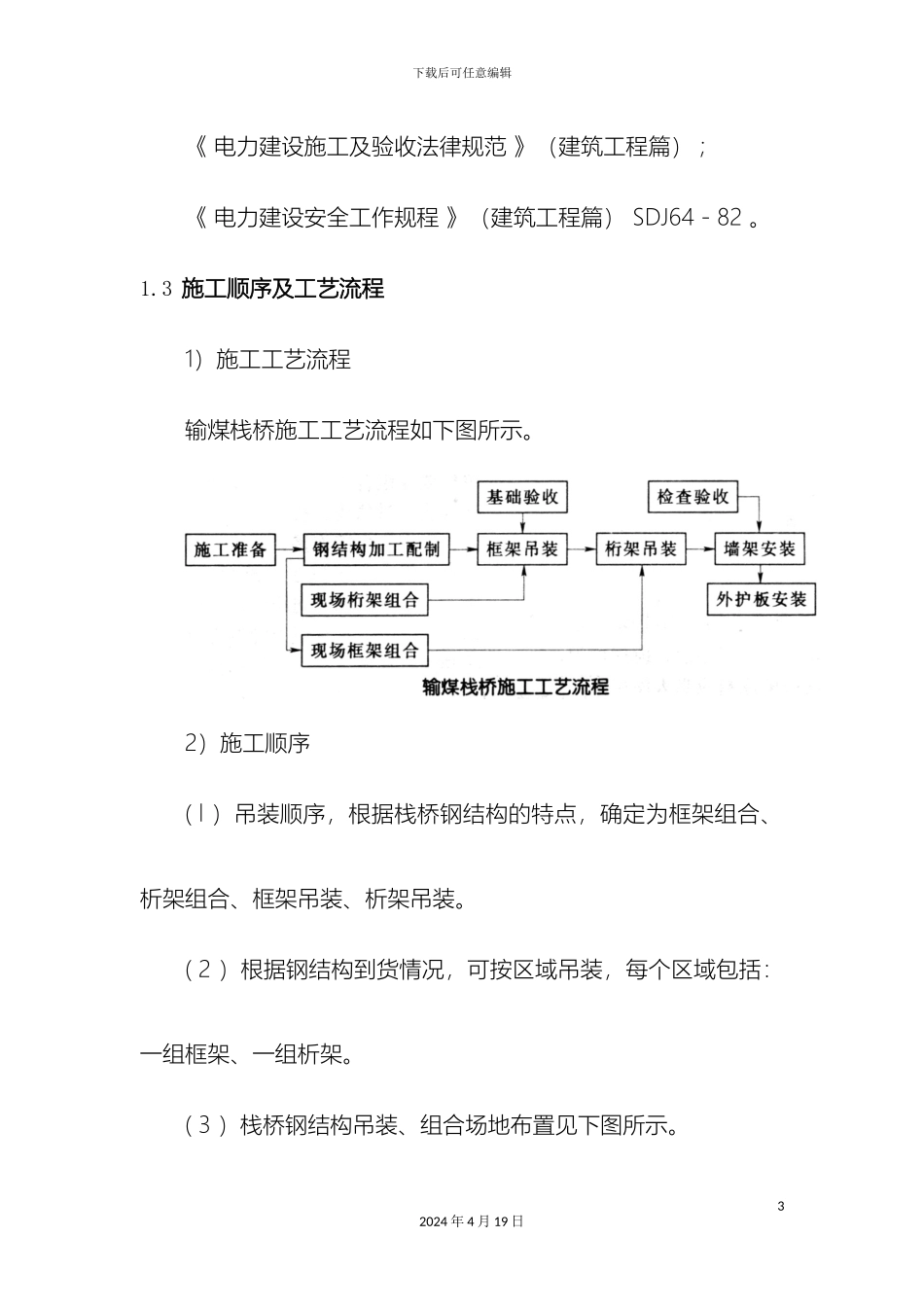

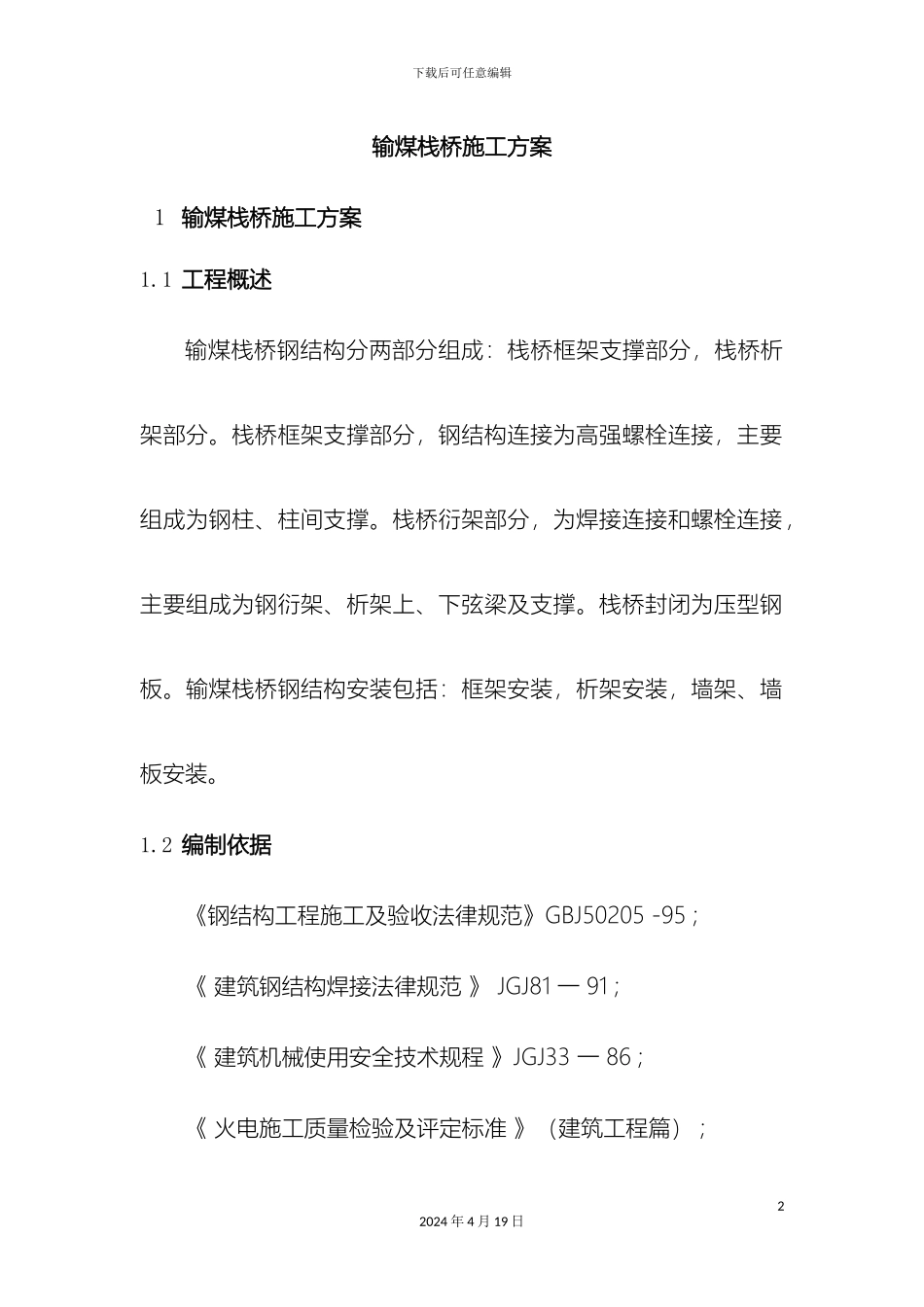

下载后可任意编辑输煤栈桥施工方案12024 年 4 月 19 日下载后可任意编辑输煤栈桥施工方案1 输煤栈桥施工方案1.1 工程概述 输煤栈桥钢结构分两部分组成：栈桥框架支撑部分，栈桥析架部分。栈桥框架支撑部分，钢结构连接为高强螺栓连接，主要组成为钢柱、柱间支撑。栈桥衍架部分，为焊接连接和螺栓连接，主要组成为钢衍架、析架上、下弦梁及支撑。栈桥封闭为压型钢板。输煤栈桥钢结构安装包括：框架安装，析架安装，墙架、墙板安装。1.2 编制依据《钢结构工程施工及验收法律规范》GBJ50205 -95 ; 《 建筑钢结构焊接法律规范 》 JGJ81 一 91 ;《 建筑机械使用安全技术规程 》JGJ33 一 86 ; 《 火电施工质量检验及评定标准 》（建筑工程篇） ;22024 年 4 月 19 日下载后可任意编辑《 电力建设施工及验收法律规范 》（建筑工程篇） ; 《 电力建设安全工作规程 》（建筑工程篇） SDJ64 - 82 。1.3 施工顺序及工艺流程1）施工工艺流程输煤栈桥施工工艺流程如下图所示。2）施工顺序( l ）吊装顺序，根据栈桥钢结构的特点，确定为框架组合、析架组合、框架吊装、析架吊装。 ( 2 ）根据钢结构到货情况，可按区域吊装，每个区域包括：一组框架、一组析架。 ( 3 ）栈桥钢结构吊装、组合场地布置见下图所示。32024 年 4 月 19 日下载后可任意编辑1.4 钢结构加工配制钢结构加工配制的主要工序：放样、号料、校正、切割、喷砂除锈、刷油、组装、翻身、焊接、钻孔。1）放样根据设计图纸，在敷设的组合平台上放出析架、支撑大样，按图纸要求析架起拱。在大样内侧焊角钢胎挡、限位，限制杆件移动。2）号料根据施工图纸，核对钢材的型号、规格、材质。根据施工图42024 年 4 月 19 日下载后可任意编辑纸和实际放样，核对组件规格、数量、尺寸，进行号料，号料后，在零件上标明零件的件号、数量。对弯曲、扭曲的钢材应先进行矫正。3）切割切割采纳手工氧、乙炔气焊切割。钢板零件大批量切割可采纳机械切割。4）组装组装顺序为上下弦、立柱、拉杆；支撑。析架整体组装；对长度超过 20m 的析架，应分节组装，每件长 14m 到 18m 。组装前对杆件、零件进行核对，把杆件按图纸要求，摆放在平台大样胎膜里、找正、点焊牢固。5）翻身起胎桁架翻身起胎对重量小于 6t 的构件可用门式吊车、对重量大52024 年 4 月 19 日下载后可任意编辑于 7t 的可用 25 ~50t 吊车，四点绑扎，绑扎点设在析架接点...
