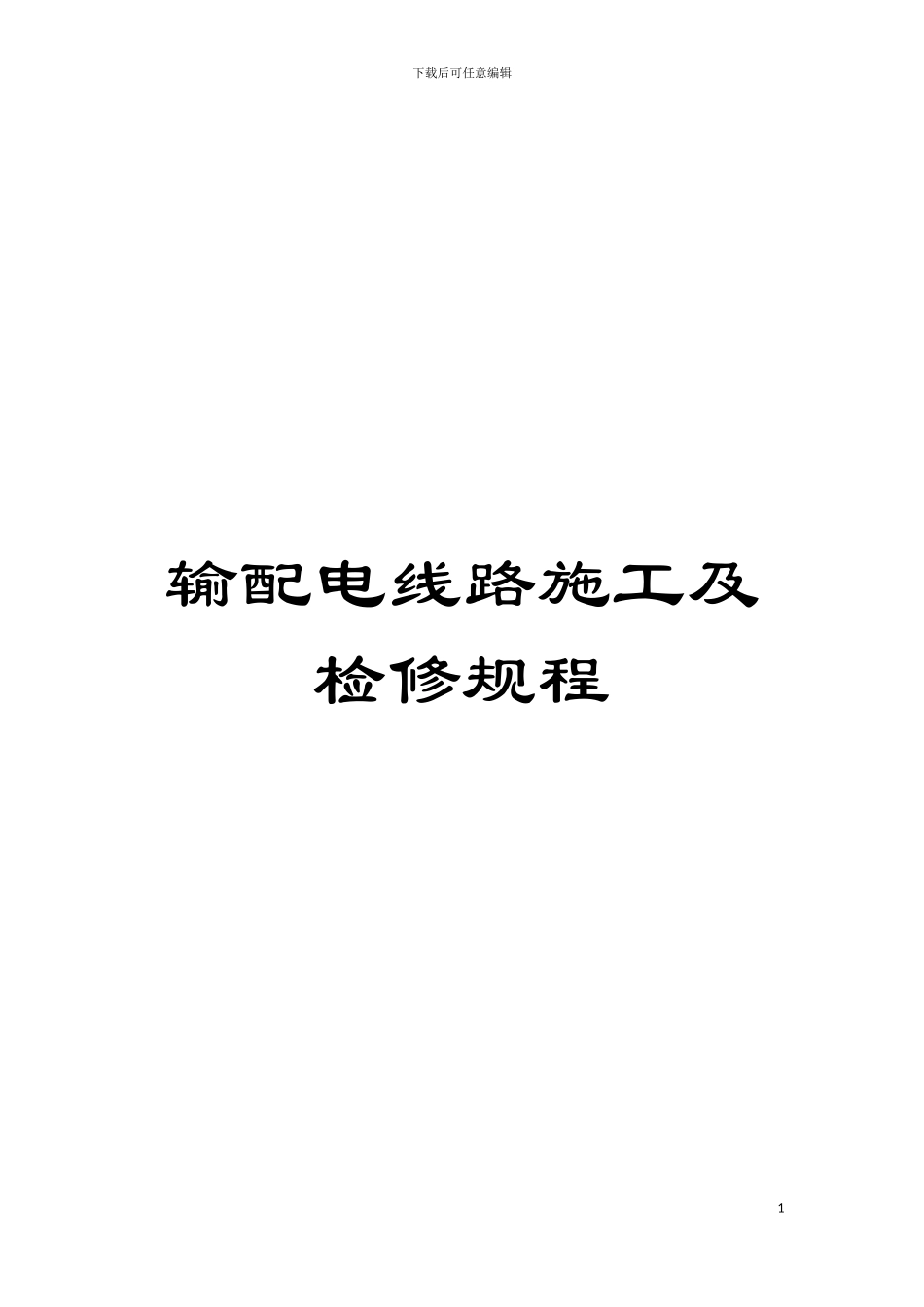

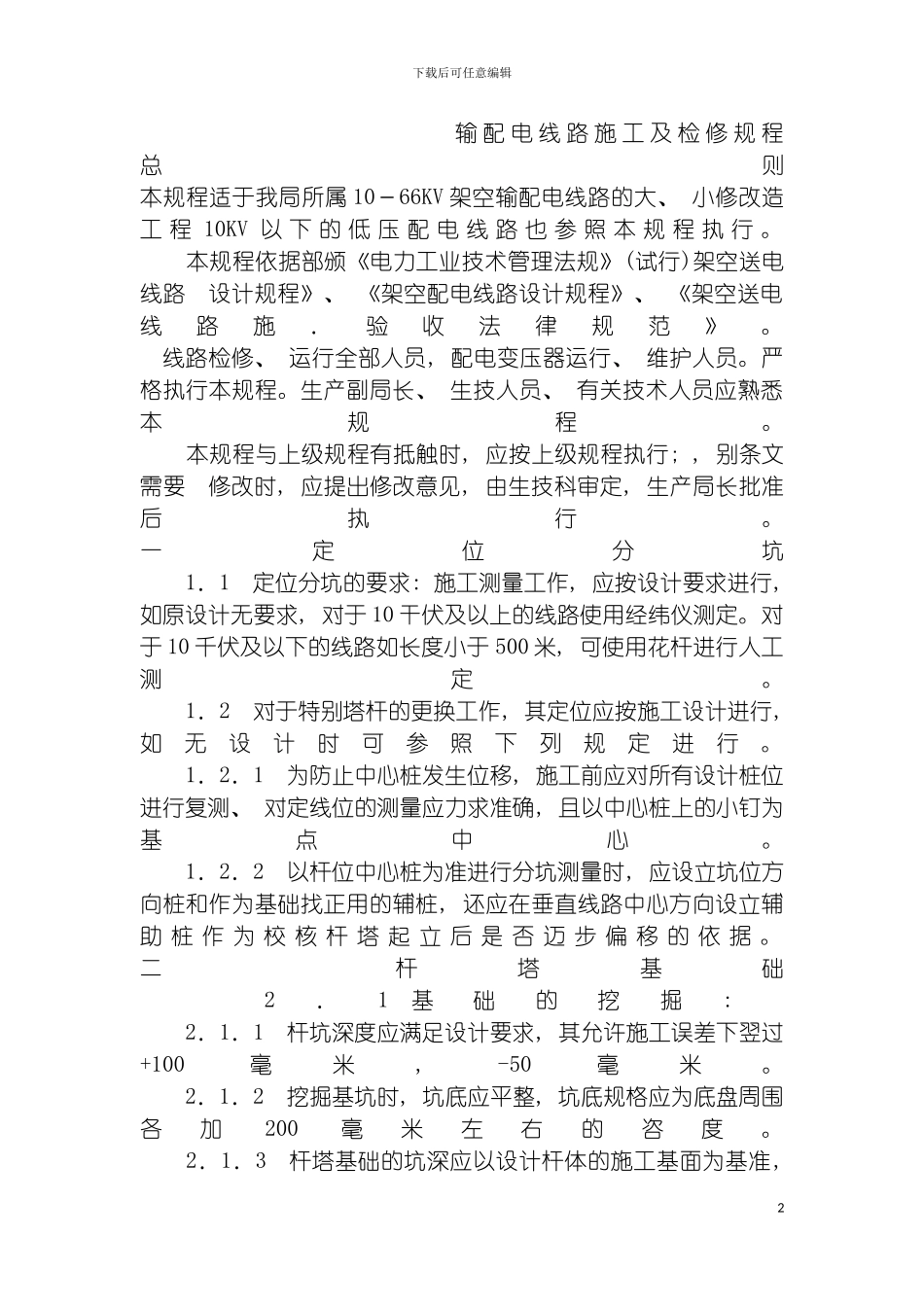

下载后可任意编辑输配电线路施工及检修规程1下载后可任意编辑输 配 电 线 路 施 工 及 检 修 规 程总 则本规程适于我局所属 10－66KV 架空输配电线路的大、 小修改造工 程 10KV 以 下 的 低 压 配 电 线 路 也 参 照 本 规 程 执 行 。 本规程依据部颁《电力工业技术管理法规》(试行)架空送电线路 设计规程》、 《架空配电线路设计规程》、 《架空送电线路施．验收法律规范》。 线路检修、 运行全部人员, 配电变压器运行、 维护人员。严格执行本规程。生产副局长、 生技人员、 有关技术人员应熟悉本规程。 本规程与上级规程有抵触时, 应按上级规程执行; , 别条文需要 修改时, 应提出修改意见, 由生技科审定, 生产局长批准后执行。一 定位分坑 1．1 定位分坑的要求: 施工测量工作, 应按设计要求进行, 如原设计无要求, 对于 10 干伏及以上的线路使用经纬仪测定。对于 10 千伏及以下的线路如长度小于 500 米, 可使用花杆进行人工测定。 1．2 对于特别塔杆的更换工作, 其定位应按施工设计进行, 如无设计时可参照下列规定进行。 1．2．1 为防止中心桩发生位移, 施工前应对所有设计桩位进行复测、 对定线位的测量应力求准确, 且以中心桩上的小钉为基点中心。 1．2．2 以杆位中心桩为准进行分坑测量时, 应设立坑位方向桩和作为基础找正用的辅桩, 还应在垂直线路中心方向设立辅助 桩 作 为 校 核 杆 塔 起 立 后 是 否 迈 步 偏 移 的 依 据 。二 杆塔基础 2．1 基础的挖掘: 2．1．1 杆坑深度应满足设计要求, 其允许施工误差下翌过+100毫米, -50毫米。 2．1．2 挖掘基坑时, 坑底应平整, 坑底规格应为底盘周围各加200毫米左右的咨度。 2．1．3 杆塔基础的坑深应以设计杆体的施工基面为基准, 2下载后可任意编辑拉线基础坑深度设计未提出施工基面时, 一般应以拉线基础中心的地面高度为基准, 见图2-1, 图2-2图 2-1 杆塔基础坑 图 2-2 拉线基础坑 a一施二基面值 b一坑深 0一中心桩 2．1．4 在基坑深度误差超过+100 毫米以上时应按下列规定处理。 2．1．4．1 铁塔基坑其深部分应以铺石灌 25 号水泥砂浆处理。 2．1．4．2 水泥杆塔基坑深度超过规定值在 100 一 300 毫米之间时, 其超深部分应填土夯实超过 300 毫米铺石灌 25 号水泥砂浆处理。 2．1．4．3 凡不能做填土夯实处理的基坑超深部分, 如水泥、 流...
