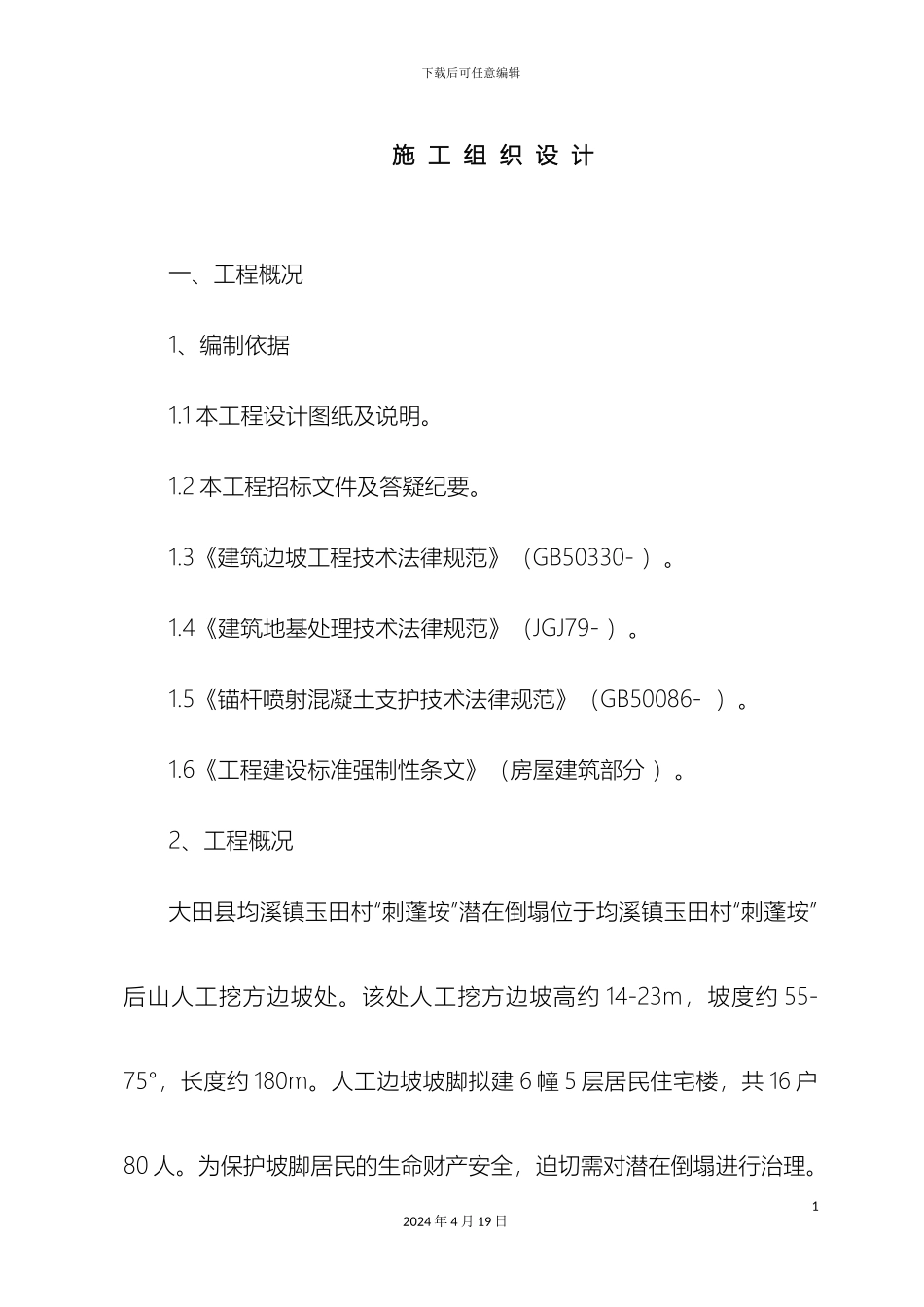

下载后可任意编辑边坡施工组织设计12024 年 4 月 19 日下载后可任意编辑施 工 组 织 设 计一、工程概况1、编制依据1.1 本工程设计图纸及说明。1.2 本工程招标文件及答疑纪要。1.3《建筑边坡工程技术法律规范》（GB50330- ）。1.4《建筑地基处理技术法律规范》（JGJ79- ）。1.5《锚杆喷射混凝土支护技术法律规范》（GB50086- ）。1.6《工程建设标准强制性条文》（房屋建筑部分 ）。2、工程概况大田县均溪镇玉田村“刺蓬垵”潜在倒塌位于均溪镇玉田村“刺蓬垵”后山人工挖方边坡处。该处人工挖方边坡高约 14-23m，坡度约 55-75°，长度约 180m。人工边坡坡脚拟建 6 幢 5 层居民住宅楼，共 16 户80 人。为保护坡脚居民的生命财产安全，迫切需对潜在倒塌进行治理。12024 年 4 月 19 日下载后可任意编辑该工程由福建地矿建设集团公司设计。其治理工程的主要工作内容有：2.1 边坡主要为表层的残坡积土及下层的全风化岩层，风化节理陡倾，约 180m 长范围内存在潜在的滑塌。 设计治理措施为：2.1.1 土石方刷方清坡，对该边坡进行人工清坡，确保坡面平整。2.1.2 锚杆框架工程：1－1、2－2 剖面设置 5～6 级预应力锚杆框架，3 － 3 ～ 6 － 6 剖 面 设 置 4 ～ 6 级 普 通 锚 杆 框 架 。 深 度3m 、 12m 、 15m 、 18m 、 21m 、 24m 、 27m ， 设 计 荷 载 为100KN、200KN、400KN。孔径 Φ110㎜，俯角 20ο。框架采纳现浇 C30混凝土，截面尺寸 400×500㎜、300×300㎜。2.1.4 地下水处理工程：在坡底 0.5～1m 布置一排仰斜排水孔，排水孔深度 30m，孔径 Φ110㎜，排水管采纳 Φ75㎜PVC 排水管制作。2.1.5 边坡坡脚喷锚工程：2－2、4－4 剖面边坡坡脚中风化基岩出22024 年 4 月 19 日下载后可任意编辑露处采纳 C15 砼喷射，喷射厚度约 11cm。 框架网格间及裸露坡面采纳爬山虎防护。3、施工组织3.1、项目经理部组织机构选择具备工程管理知识、高水准的技术管理干部，组成强有力的项目班子。组织责任心强、技术水平高的施工班组。项目经理部组织机构32024 年 4 月 19 日项目经理生产负责人技术负责人材料员安全员财务人员施工员质检员土石方班主锚杆班主砼工程班主砌体班主下载后可任意编辑3.2、项目管理机构人员组成及主要职责岗 位人 数(人)职 责项目经理1全面领导工程施工,是质量、安全、文明生产的直接责任人。42024 年 4 月 19 日...
