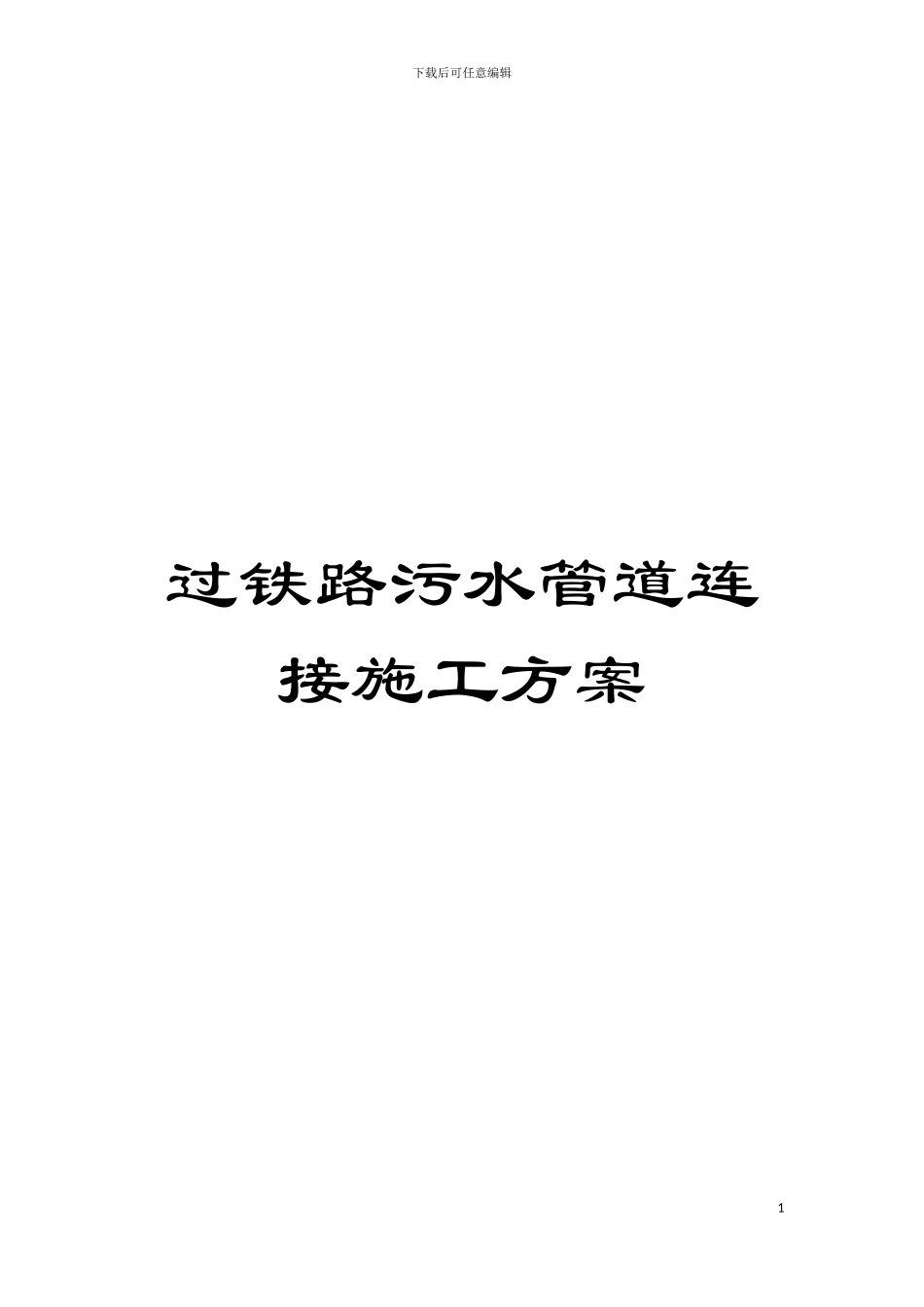

过铁路污水管道连接施工方案模板

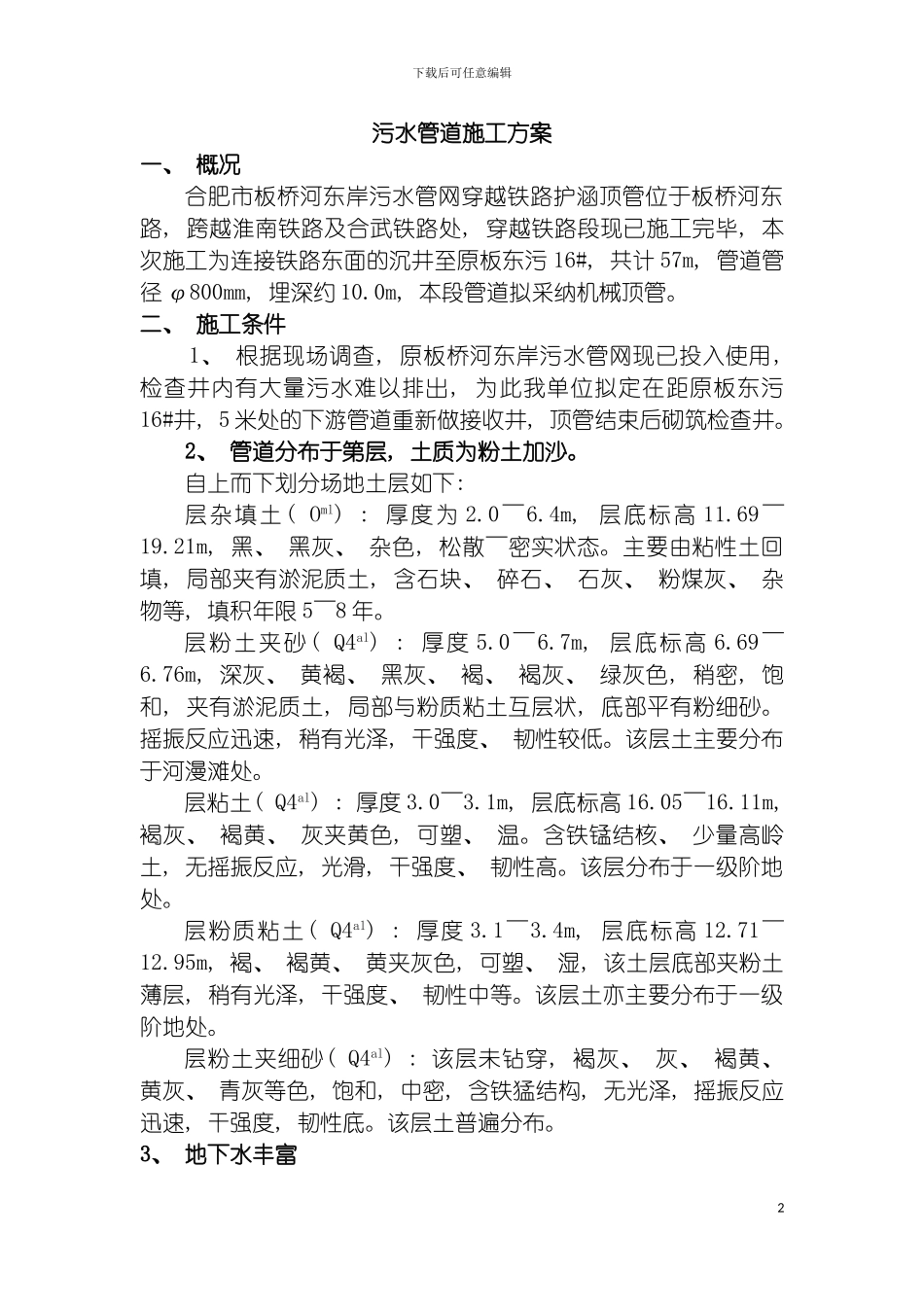

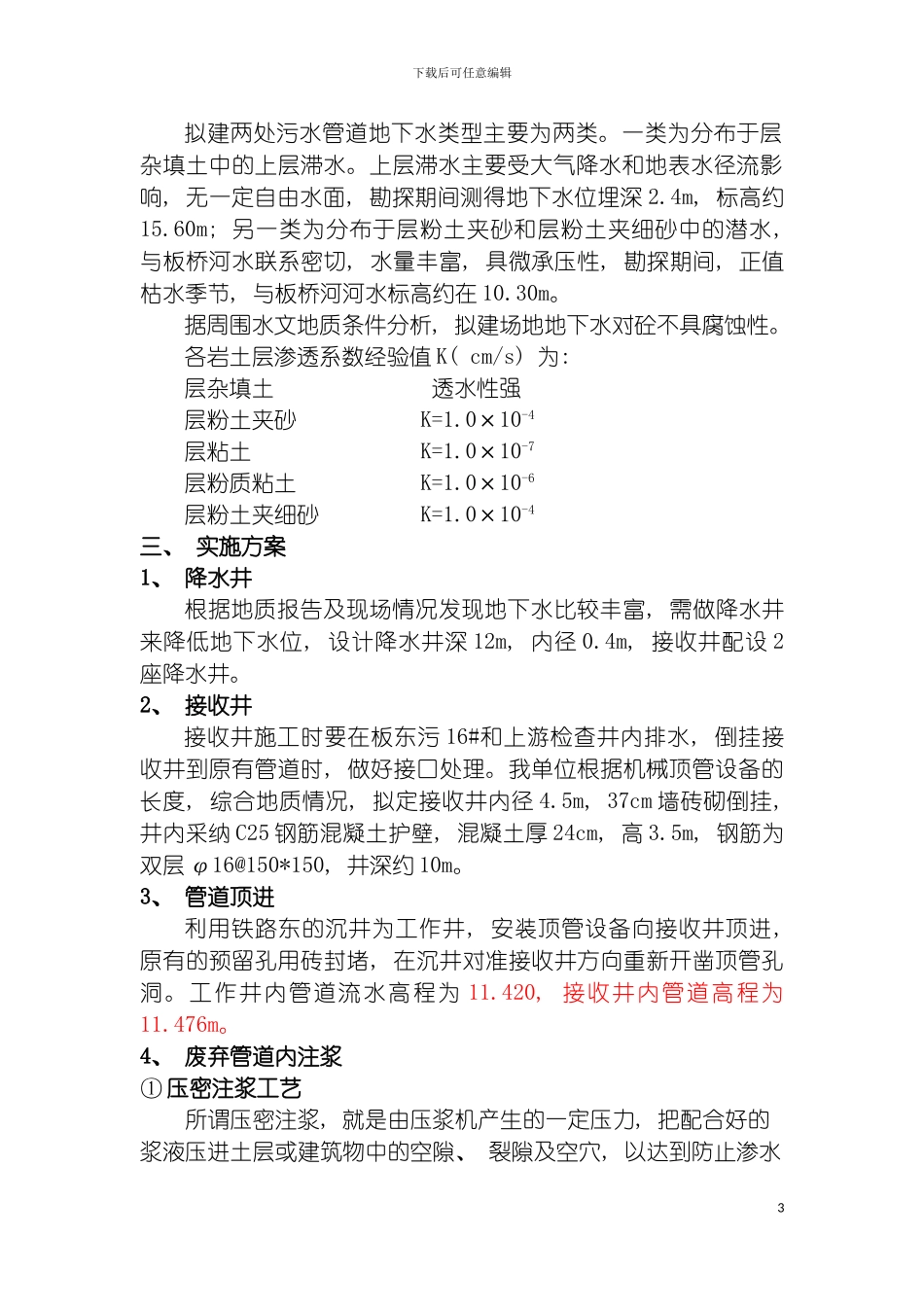

下载后可任意编辑过铁路污水管道连接施工方案1下载后可任意编辑污水管道施工方案一、 概况合肥市板桥河东岸污水管网穿越铁路护涵顶管位于板桥河东路, 跨越淮南铁路及合武铁路处, 穿越铁路段现已施工完毕, 本次施工为连接铁路东面的沉井至原板东污 16#, 共计 57m, 管道管径 φ800mm, 埋深约 10.0m, 本段管道拟采纳机械顶管。二、 施工条件1、 根据现场调查, 原板桥河东岸污水管网现已投入使用, 检查井内有大量污水难以排出, 为此我单位拟定在距原板东污16#井, 5 米处的下游管道重新做接收井, 顶管结束后砌筑检查井。2、 管道分布于第层, 土质为粉土加沙。自上而下划分场地土层如下: 层杂填土( Oml) : 厚度为 2.0～6.4m, 层底标高 11.69～19.21m, 黑、 黑灰、 杂色, 松散～密实状态。主要由粘性土回填, 局部夹有淤泥质土, 含石块、 碎石、 石灰、 粉煤灰、 杂物等, 填积年限 5～8 年。层粉土夹砂( Q4al) : 厚度 5.0～6.7m, 层底标高 6.69～6.76m, 深灰、 黄褐、 黑灰、 褐、 褐灰、 绿灰色, 稍密, 饱和, 夹有淤泥质土, 局部与粉质粘土互层状, 底部平有粉细砂。摇振反应迅速, 稍有光泽, 干强度、 韧性较低。该层土主要分布于河漫滩处。层粘土( Q4al) : 厚度 3.0～3.1m, 层底标高 16.05～16.11m, 褐灰、 褐黄、 灰夹黄色, 可塑、 温。含铁锰结核、 少量高岭土, 无摇振反应, 光滑, 干强度、 韧性高。该层分布于一级阶地处。层粉质粘土( Q4al) : 厚度 3.1～3.4m, 层底标高 12.71～12.95m, 褐、 褐黄、 黄夹灰色, 可塑、 湿, 该土层底部夹粉土薄层, 稍有光泽, 干强度、 韧性中等。该层土亦主要分布于一级阶地处。层粉土夹细砂( Q4al) : 该层未钻穿, 褐灰、 灰、 褐黄、 黄灰、 青灰等色, 饱和, 中密, 含铁猛结构, 无光泽, 摇振反应迅速, 干强度, 韧性底。该层土普遍分布。3、 地下水丰富2下载后可任意编辑拟建两处污水管道地下水类型主要为两类。一类为分布于层杂填土中的上层滞水。上层滞水主要受大气降水和地表水径流影响, 无一定自由水面, 勘探期间测得地下水位埋深 2.4m, 标高约15.60m; 另一类为分布于层粉土夹砂和层粉土夹细砂中的潜水, 与板桥河水联系密切, 水量丰富, 具微承压性, 勘探期间, 正值枯水季节, 与板桥河河水标高约在 10.30m。据周围水文地质条件分析, 拟建场地地下水对砼不具腐蚀性。各岩土层渗透系数经验...
