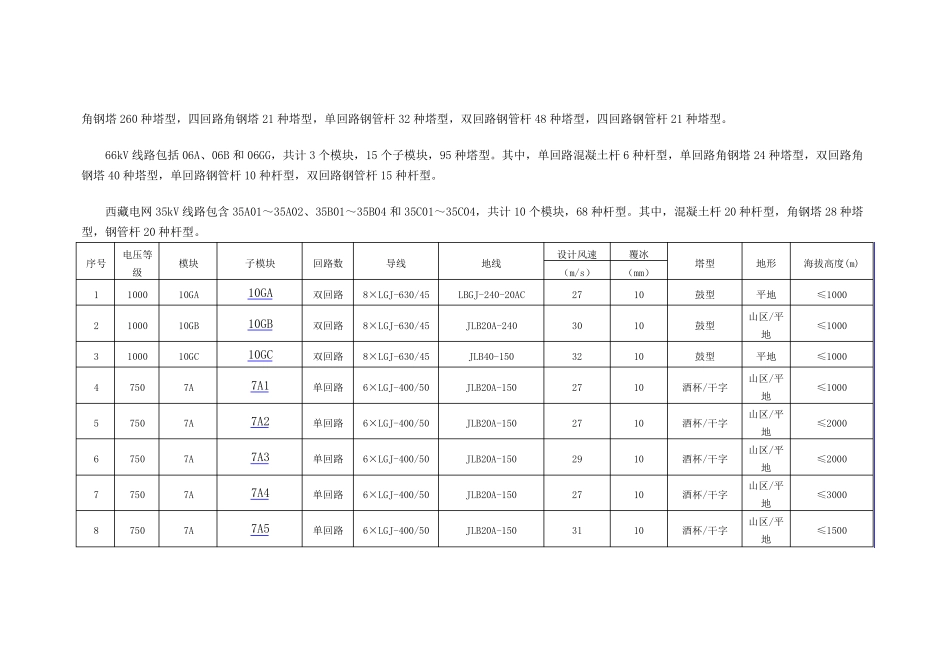

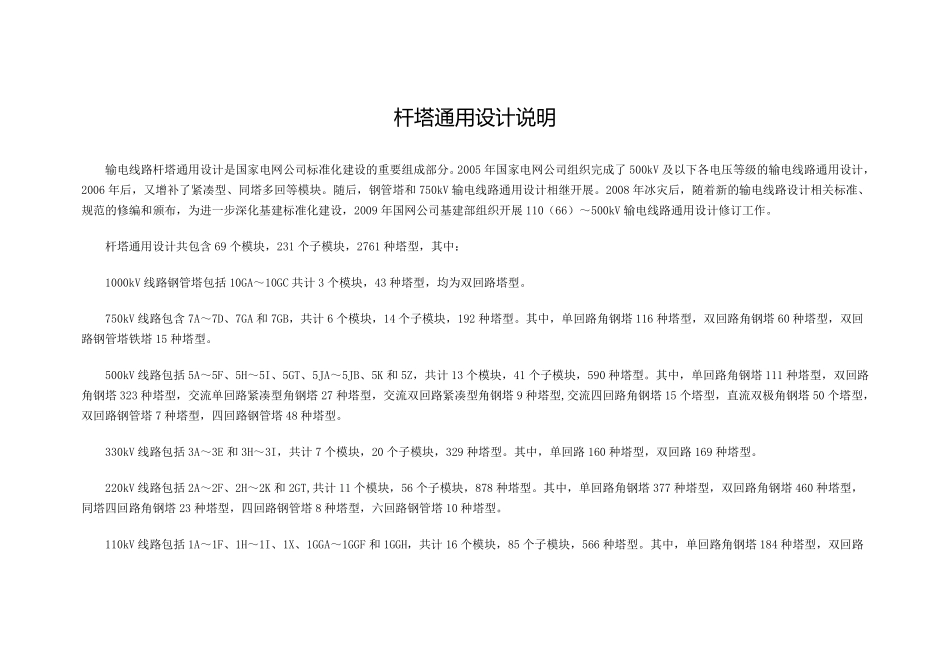

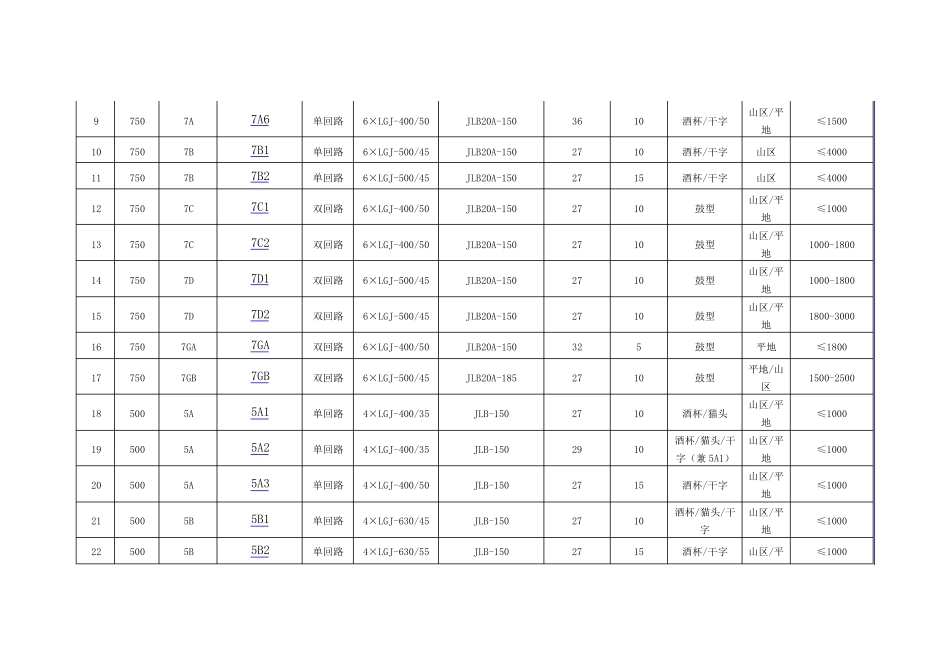

杆 塔通用设计说明 输电线路杆塔通用设计是国家电网公司标准化建设的重要组成部分。2005 年国家电网公司组织完成了500kV 及以下各电压等级的输电线路通用设计，2006 年后，又增补了紧凑型、同塔多回等模块。随后，钢管塔和 750kV 输电线路通用设计相继开展。2008 年冰灾后，随着新的输电线路设计相关标准、规范的修编和颁布，为进一步深化基建标准化建设，2009 年国网公司基建部组织开展 110（66）～500kV 输电线路通用设计修订工作。 杆塔通用设计共包含 69 个模块，231 个子模块，2761 种塔型，其中： 1000kV 线路钢管塔包括 10GA～10GC 共计3 个模块，43 种塔型，均为双回路塔型。 750kV 线路包含 7A～7D、7GA 和 7GB，共计6 个模块，14 个子模块，192 种塔型。其中，单回路角钢塔116 种塔型，双回路角钢塔60 种塔型，双回路钢管塔铁塔15 种塔型。 500kV 线路包括 5A～5F、5H～5I、5GT、5JA～5JB、5K 和 5Z，共计13 个模块，41 个子模块，590 种塔型。其中，单回路角钢塔111 种塔型，双回路角钢塔323 种塔型，交流单回路紧凑型角钢塔27 种塔型，交流双回路紧凑型角钢塔9 种塔型,交流四回路角钢塔15 个塔型，直流双极角钢塔50 个塔型，双回路钢管塔7 种塔型，四回路钢管塔48 种塔型。 330kV 线路包括 3A～3E 和 3H～3I，共计7 个模块，20 个子模块，329 种塔型。其中，单回路160 种塔型，双回路169 种塔型。 220kV 线路包括 2A～2F、2H～2K 和 2GT,共计11 个模块，56 个子模块，878 种塔型。其中，单回路角钢塔377 种塔型，双回路角钢塔460 种塔型，同塔四回路角钢塔23 种塔型，四回路钢管塔8 种塔型，六回路钢管塔10 种塔型。 110kV 线路包括 1A～1F、1H～1I、1X、1GGA～1GGF 和 1GGH，共计16 个模块，85 个子模块，566 种塔型。其中，单回路角钢塔184 种塔型，双回路角钢塔260 种塔型，四回路角钢塔21 种塔型，单回路钢管杆32 种塔型，双回路钢管杆48 种塔型，四回路钢管杆21 种塔型。 66kV 线路包括06A、06B 和06GG，共计3 个模块，15 个子模块，95 种塔型。其中，单回路混凝土杆6 种杆型，单回路角钢塔24 种塔型，双回路角钢塔40 种塔型，单回路钢管杆10 种杆型，双回路钢管杆15 种杆型。 西藏电网35kV 线路包含35A01～35A02、35B01～35B04 和35C01～35C04，共计10 个模块，68 种杆型。其中，混凝土杆20 种杆型，角钢塔28 种塔型...
