国家电网工艺库电气部分

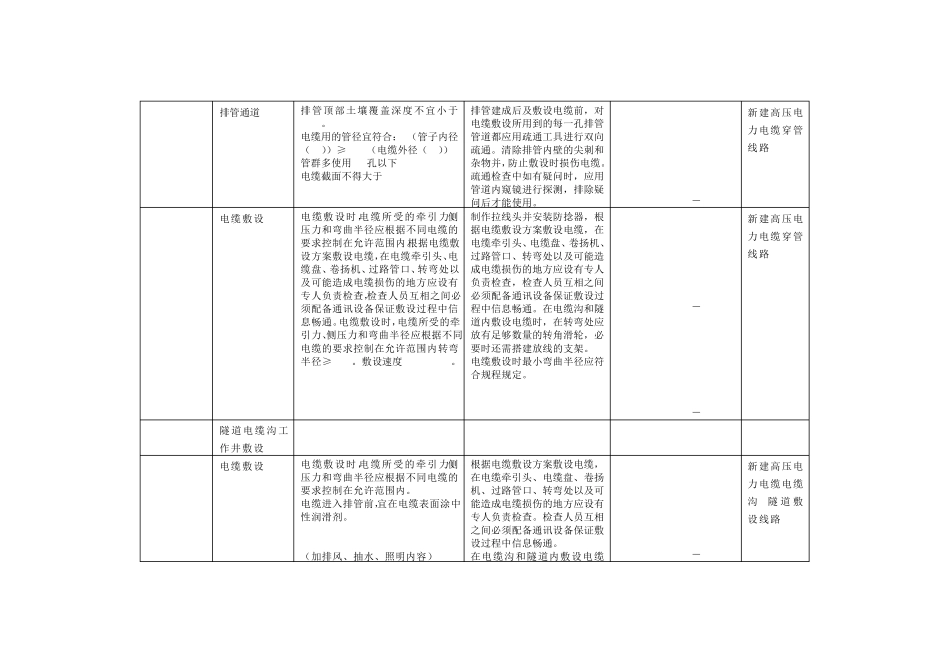

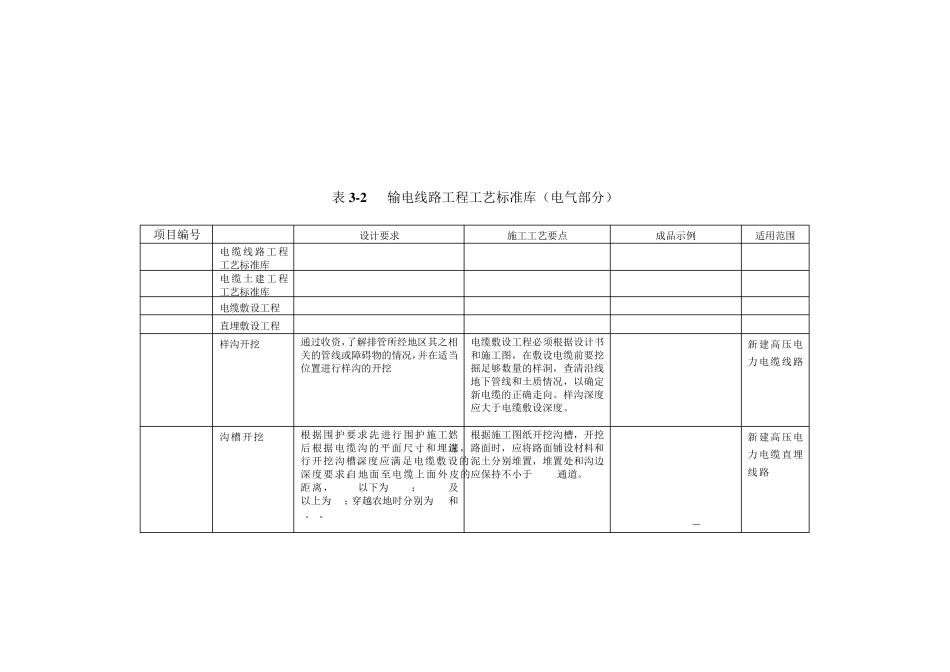

表3 -2 输电线路工程工艺标准库（电气部分） 项目编号 设计要求 施工工艺要点 成品示例 适用范围 电缆线路工程工艺标准库 电缆土建工程工艺标准库 电缆敷设工程 直埋敷设工程 0302010101 样沟开挖 通过收资，了解排管所经地区其之相关的管线或障碍物的情况，并在适当位置进行样沟的开挖 电缆敷设工程必须根据设计书和施工图，在敷设电缆前要挖掘足够数量的样洞，查清沿线地下管线和土质情况，以确定新电缆的正确走向。样沟深度应大于电缆敷设深度。 新建高压电力电缆线路 0302010102 沟槽开挖 根据围护要求，先进行围护施工，然后根据电缆沟的平面尺寸和埋深，进行开挖沟槽。深度应满足电缆敷设的深度要求：自地面至电缆上面外皮的距离，10 kV以下为 0.7m；35 kV及以上为 1m；穿越农地时分别为 1m和1.2m。 根据施工图纸开挖沟槽，开挖路面时，应将路面铺设材料和泥土分别堆置，堆置处和沟边应保持不小于 0.3m通道。 0302010102－T1 新建高压电力电缆直埋线路 0302010103 电缆敷设 电缆表面距地面不应小于0.7m。穿越农田时不应小于1m。 直埋于地下的电缆应在其上下敷设一定厚度的细土或黄砂然后用预制钢筋混凝土板加以保护。也可把电缆放入预制钢筋混凝土槽盒内后填满砂或细土，然后盖上槽盒盖。为识别电缆走向，宜沿电缆敷设路径设置电缆标识。 直埋敷设电缆穿越城市交通道路和铁路路轨时应采取保护措施。 电缆敷设后应对已敷电缆进行测绘作为竣工资料 （加敷设速度控制、牵引力、侧压力控制内容） 制作拉线头并安装防捻器，根据电缆敷设方案敷设电缆。在电缆牵引头、电缆盘、卷扬机、过路管口、转弯处及可能造成电缆损伤处等必须有专人负责，互相之间必须配备通讯设备。 电缆敷设后复土前通知测绘人员对已敷电缆进行测绘。 0302010103－T1 0302010103－T2 新建高压电力电缆直埋线路 0302010104 回填土 盖板上铺设防止外力损坏的警示带后在电缆周围应选择较好的土层或用黄沙填实 电缆周围应选择较好的土层或用黄沙填实，电缆上面应有150mm的土层，盖板上铺设防止外力损坏的警示带后再分层夯实复土至路面修复高度。 0302010104－T1 新建高压电力电缆直埋线路 电缆排 管 敷设工程 0302010201 排管通道 排管顶部土壤覆盖深度不宜小于0.7m。 电缆用的管径宜符合：D（管子内径（mm））≥1.5d（电缆外径（mm）） 管群多使用18孔以下 电缆截面不得大于1000mm2 排管建成后及敷设电缆前，对电缆敷...
