国家电网电力应急指挥系统

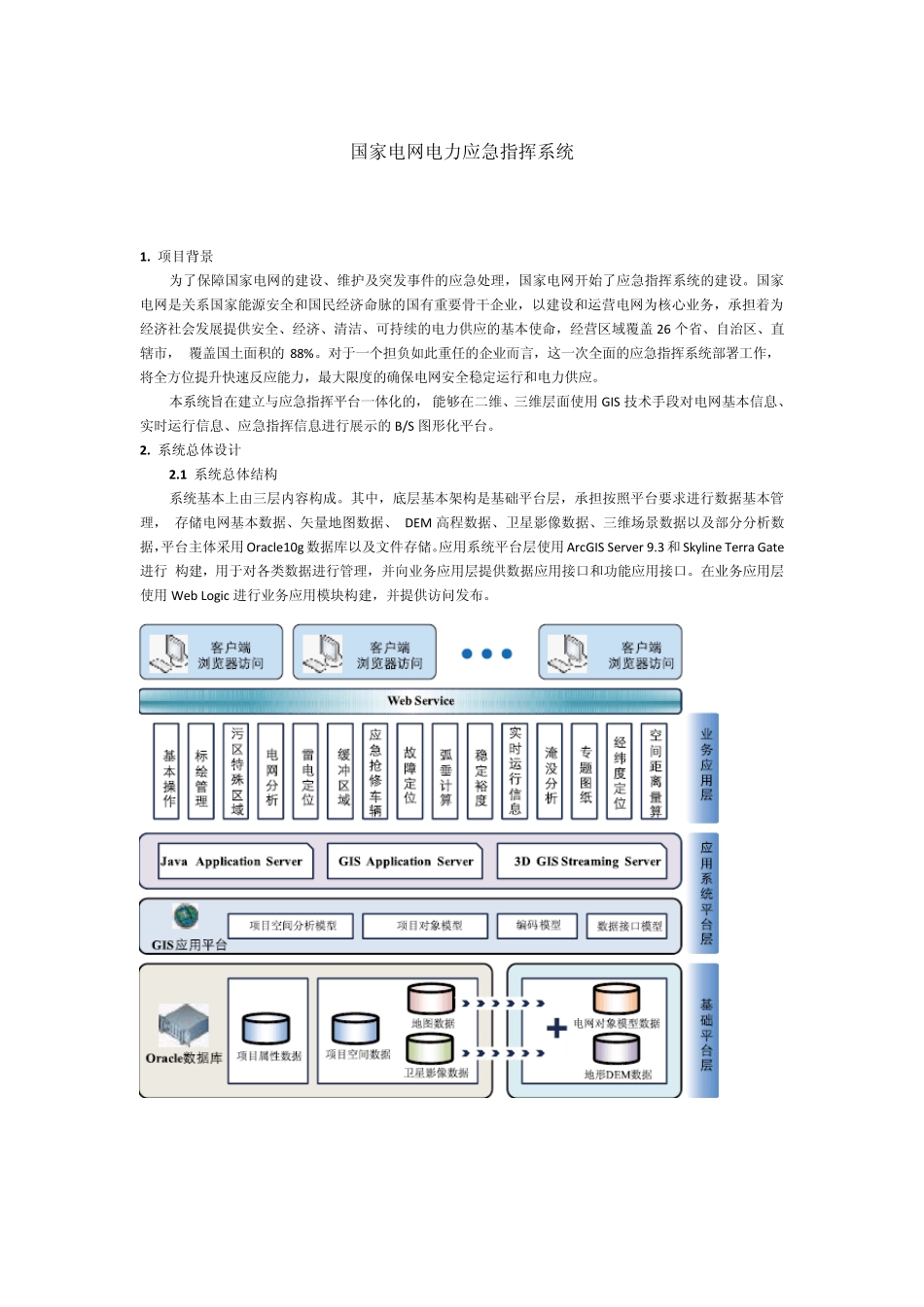

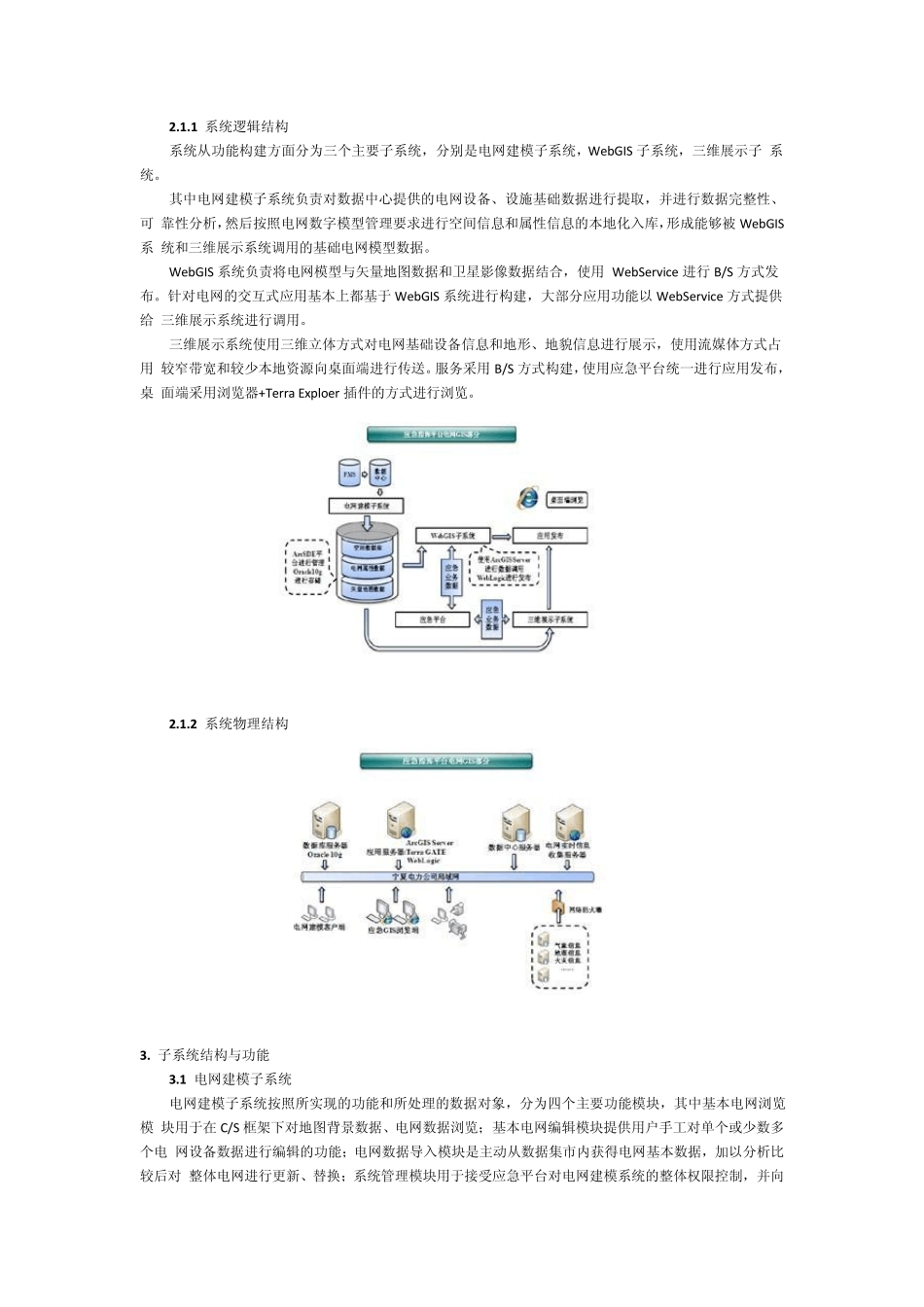

国家电网电力应急指挥系统 2011-04-07 1. 项目背景 为了保障国家电网的建设、维护及突发事件的应急处理，国家电网开始了应急指挥系统的建设。国家电网是关系国家能源安全和国民经济命脉的国有重要骨干企业，以建设和运营电网为核心业务，承担着为经济社会发展提供安全、经济、清洁、可持续的电力供应的基本使命，经营区域覆盖 26 个省、自治区、直辖市， 覆盖国土面积的88%。对于一个担负如此重任的企业而言，这一次全面的应急指挥系统部署工作，将全方位提升快速反应能力，最大限度的确保电网安全稳定运行和电力供应。 本系统旨在建立与应急指挥平台一体化的， 能够在二维、三维层面使用 GIS 技术手段对电网基本信息、实时运行信息、应急指挥信息进行展示的B/S 图形化平台。 2. 系统总体设计 2.1 系统总体结构 系统基本上由三层内容构成。其中，底层基本架构是基础平台层，承担按照平台要求进行数据基本管理， 存储电网基本数据、矢量地图数据、 DEM 高程数据、卫星影像数据、三维场景数据以及部分分析数据，平台主体采用 Oracle10g 数据库以及文件存储。应用系统平台层使用 ArcGIS Server 9.3 和 Skyline Terra Gate进行 构建，用于对各类数据进行管理，并向业务应用层提供数据应用接口和功能应用接口。在业务应用层使用 Web Logic 进行业务应用模块构建，并提供访问发布。 2.1.1 系统逻辑结构 系统从功能构建方面分为三个主要子系统，分别是电网建模子系统，WebGIS 子系统，三维展示子 系统。 其中电网建模子系统负责对数据中心提供的电网设备、设施基础数据进行提取，并进行数据完整性、可 靠性分析，然后按照电网数字模型管理要求进行空间信息和属性信息的本地化入库，形成能够被 WebGIS系 统和三维展示系统调用的基础电网模型数据。 WebGIS 系统负责将电网模型与矢量地图数据和卫星影像数据结合，使用 WebService 进行 B/S 方式发 布。针对电网的交互式应用基本上都基于 WebGIS 系统进行构建，大部分应用功能以 WebService 方式提供给 三维展示系统进行调用。 三维展示系统使用三维立体方式对电网基础设备信息和地形、地貌信息进行展示，使用流媒体方式占用 较窄带宽和较少本地资源向桌面端进行传送。服务采用 B/S 方式构建，使用应急平台统一进行应用发布，桌 面端采用浏览器+Terra Exploer 插件的方式进行浏览。 2.1.2 系统物理结构 3. 子系统结构与功能 3.1 电网建模...
