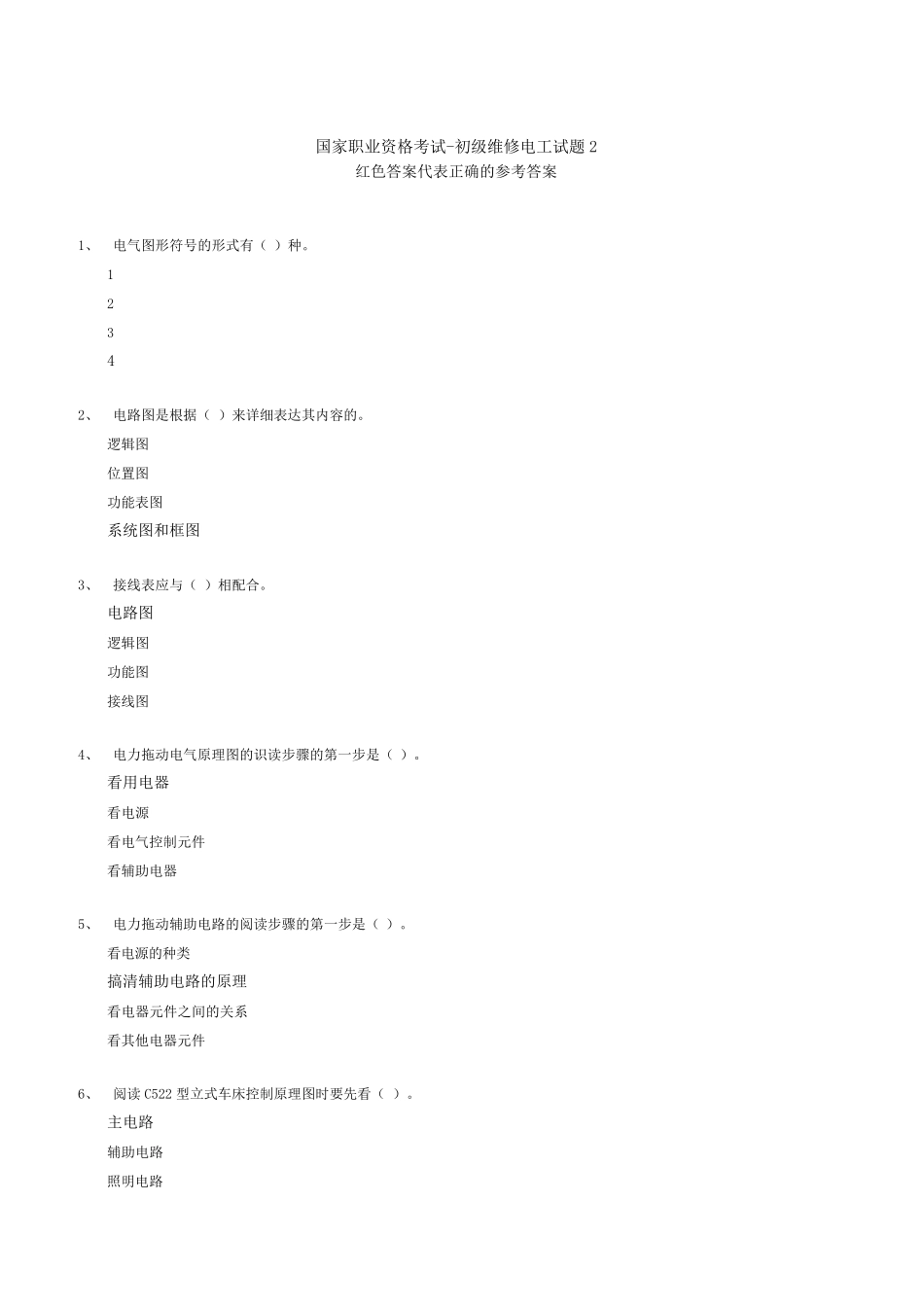

国家职业资格初级维修电工试题2

国家职业资格考试-初级维修电工试题2 红色答案代表正确的参考答案 1、 电气图形符号的形式有（ ）种。 1 2 3 4 2、 电路图是根据（ ）来详细表达其内容的。 逻辑图 位置图 功能表图 系统图和框图 3、 接线表应与（ ）相配合。 电路图 逻辑图 功能图 接线图 4、 电力拖动电气原理图的识读步骤的第一步是（ ）。 看用电器 看电源 看电气控制元件 看辅助电器 5、 电力拖动辅助电路的阅读步骤的第一步是（ ）。 看电源的种类 搞清辅助电路的原理 看电器元件之间的关系 看其他电器元件 6、 阅读 C522 型立式车床控制原理图时要先看（ ）。 主电路 辅助电路 照明电路 整流电路 7、 内阻为0.1Ω、电动势为1.5V 的电源两端接一个1.4Ω的电阻，内阻上的压降为 （ ）V。 1 0.5 0.1 1.4 8、 ΣI=0 只适用于（ ）。 节点 复杂电路的节点 闭合曲面 节点和闭合曲面 9、 电阻R1，R2，R3 串联后接在电源上，若电阻上的电压关系是 U1＞U3＞U2，则三个电阻值之间的关系是（ ）。 R1＜R2＜R3 R1＞R3＞R2 R1＜R3＜R2 R1＞R2＞R3 10、 4 只 16Ω的电阻并联后等效电阻为（ ）。 64Ω 16Ω 4Ω 8Ω 11、 大小和方向随时间（ ）的电流称正弦交流电。 变化 不变化 周期性变化 按正弦规律变化 12、 u=sinωt 是（ ）电压。 脉动 正弦交流 交流 直流 13、 当 t=0.1s 时，电流 i=10sin314t 的值为（ ）A。 3.14 10 10 0 14、 在交流电路中（ ）平均值。 电压才有 电动势才有 电流才有 电压、电动势、电流都有 15、 交流电的平均值（ ）。 比最大值大 比最大值小 比有效值大 和有效值相等 16、 磁通的单位是（ ）。 A/m Bm Wb T 17、 根据磁路欧姆定律可知，（ ）。 磁通与磁通势成正比 磁通与磁通势成反比 磁通与磁阻成正比 磁通势与磁阻成反比 18、 电磁系测量机构的主要结构是（ ）。 固定的线圈，可动的磁铁 固定的线圈，可动的铁片 可动的磁铁，固定的铁片 可动的线圈，固定的线圈 19、 磁电系仪表的特点是（ ）。 只能测直流 只能测交流 只能测脉动直流 既可测直流，又可测交流 20、 电磁系仪表的标度尺是不均匀的，这是因为其指针的偏转角与被测电流大小（ ）。 成正比 平方成正比 立方成正比 无关 21、 兆欧表的额定转速为（ ）r/min。 80 100 120 l50 22、 万用表欧姆挡的红表笔与（ ）相连...
