国家职业资格初级维修电工试题5

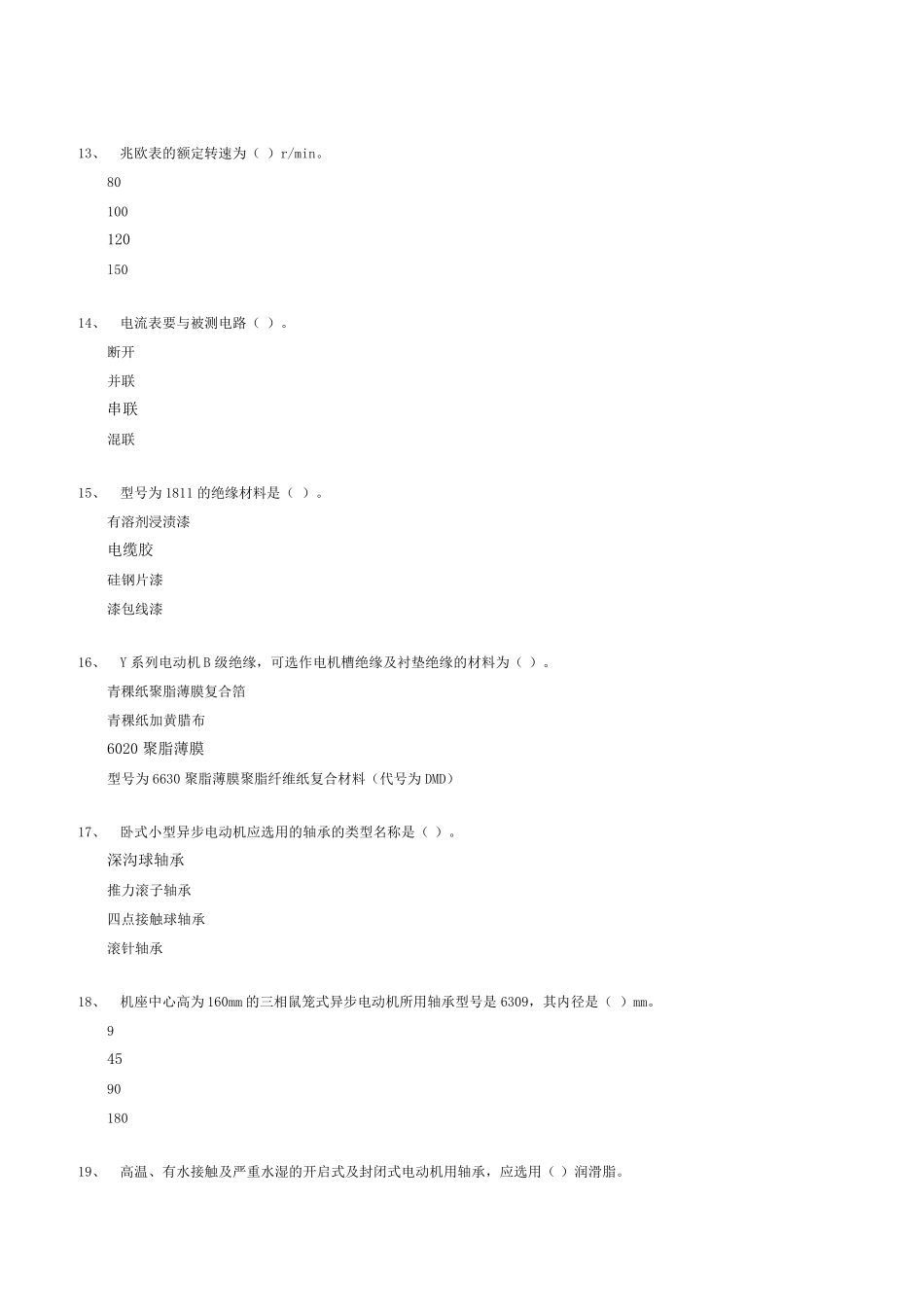

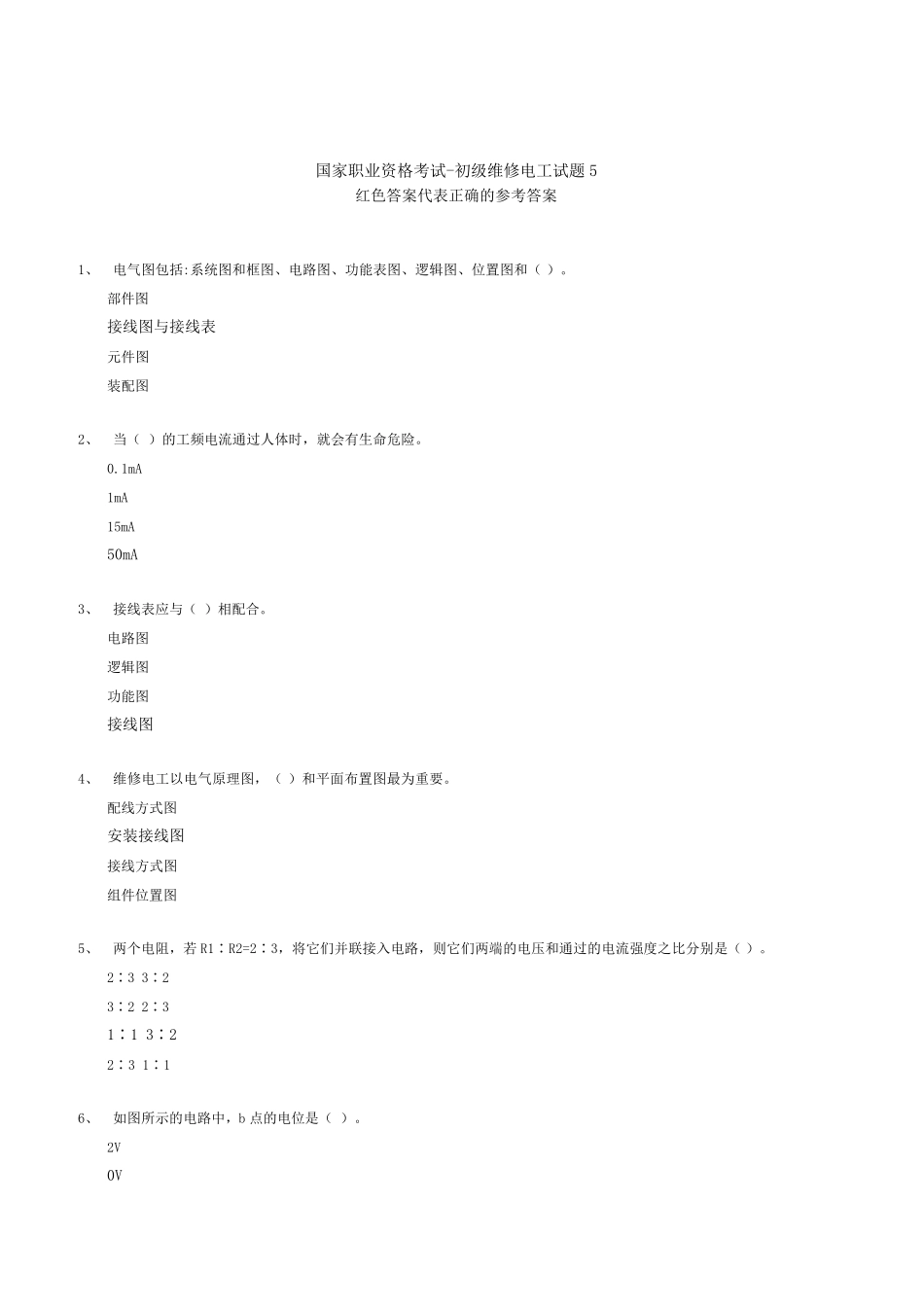

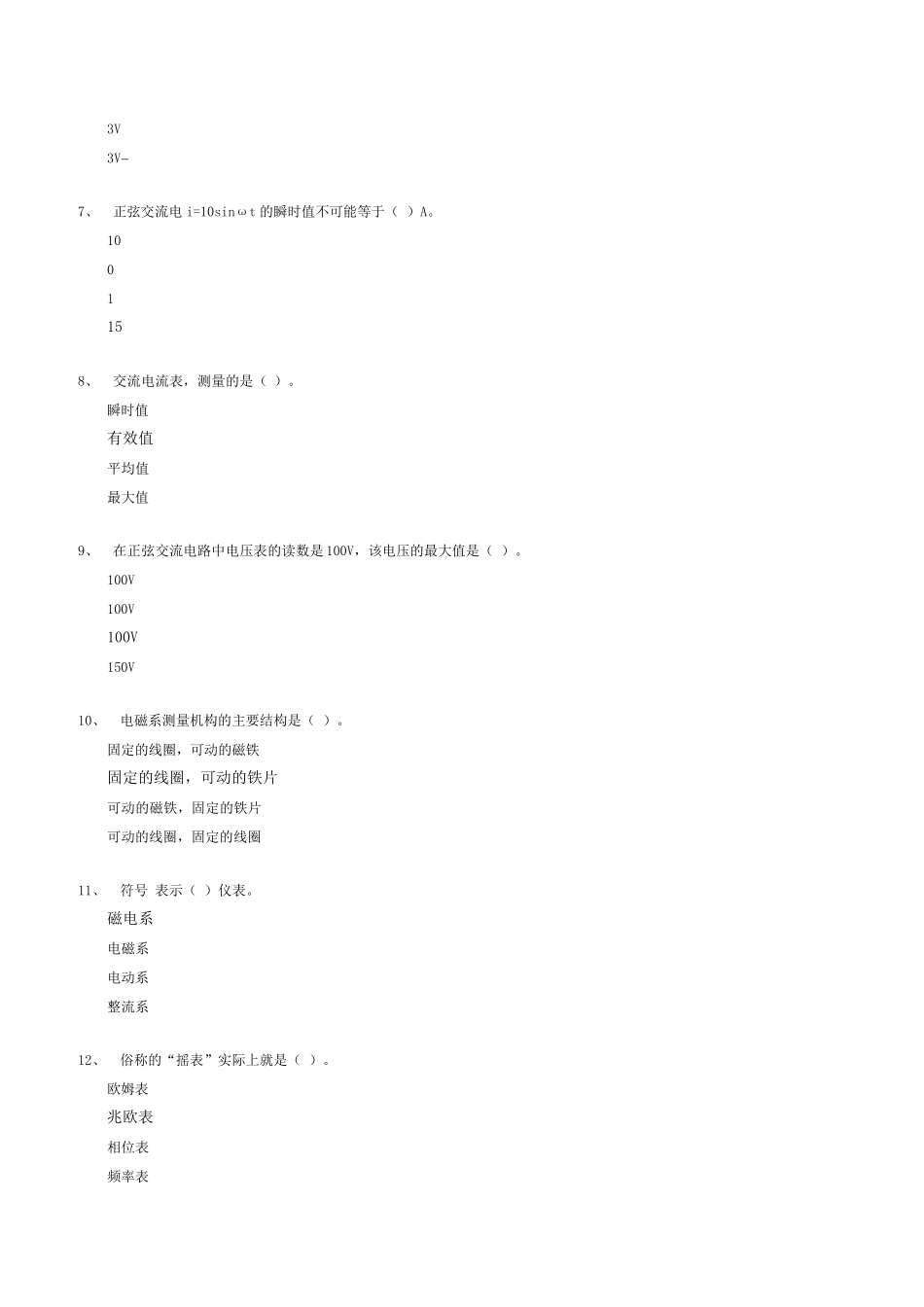

国家职业资格考试-初级维修电工试题5 红色答案代表正确的参考答案 1、 电气图包括:系统图和框图、电路图、功能表图、逻辑图、位置图和（ ）。 部件图 接线图与接线表 元件图 装配图 2、 当（ ）的工频电流通过人体时，就会有生命危险。 0.1mA 1mA 15mA 50mA 3、 接线表应与（ ）相配合。 电路图 逻辑图 功能图 接线图 4、 维修电工以电气原理图，（ ）和平面布置图最为重要。 配线方式图 安装接线图 接线方式图 组件位置图 5、 两个电阻，若R1∶R2=2∶3，将它们并联接入电路，则它们两端的电压和通过的电流强度之比分别是（ ）。 2∶3 3∶2 3∶2 2∶3 1∶1 3∶2 2∶3 1∶1 6、 如图所示的电路中，b 点的电位是（ ）。 2V 0V 3V 3V 7、 正弦交流电i=10sinωt 的瞬时值不可能等于（ ）A。 10 0 1 15 8、 交流电流表，测量的是（ ）。 瞬时值 有效值 平均值 最大值 9、 在正弦交流电路中电压表的读数是 100V，该电压的最大值是（ ）。 100V 100V 100V 150V 10、 电磁系测量机构的主要结构是（ ）。 固定的线圈，可动的磁铁 固定的线圈，可动的铁片 可动的磁铁，固定的铁片 可动的线圈，固定的线圈 11、 符号 表示（ ）仪表。 磁电系 电磁系 电动系 整流系 12、 俗称的“摇表”实际上就是（ ）。 欧姆表 兆欧表 相位表 频率表 13、 兆欧表的额定转速为（ ）r/min。 80 100 120 l50 14、 电流表要与被测电路（ ）。 断开 并联 串联 混联 15、 型号为 1811 的绝缘材料是（ ）。 有溶剂浸渍漆 电缆胶 硅钢片漆 漆包线漆 16、 Y 系列电动机 B 级绝缘，可选作电机槽绝缘及衬垫绝缘的材料为（ ）。 青稞纸聚脂薄膜复合箔 青稞纸加黄腊布 6020 聚脂薄膜 型号为 6630 聚脂薄膜聚脂纤维纸复合材料（代号为 DMD） 17、 卧式小型异步电动机应选用的轴承的类型名称是（ ）。 深沟球轴承 推力滚子轴承 四点接触球轴承 滚针轴承 18、 机座中心高为 160mm 的三相鼠笼式异步电动机所用轴承型号是 6309，其内径是（ ）mm。 9 45 90 180 19、 高温、有水接触及严重水湿的开启式及封闭式电动机用轴承，应选用（ ）润滑脂。 钠基 锂基 复合铝基 钙基 20、 （ ）的说法是错误的。 变压器是一种静止的电气设备 变压器用来变换电压 变压器可以变换阻抗 变压器可以改变频率 21、 小型干式变压器一般采...
