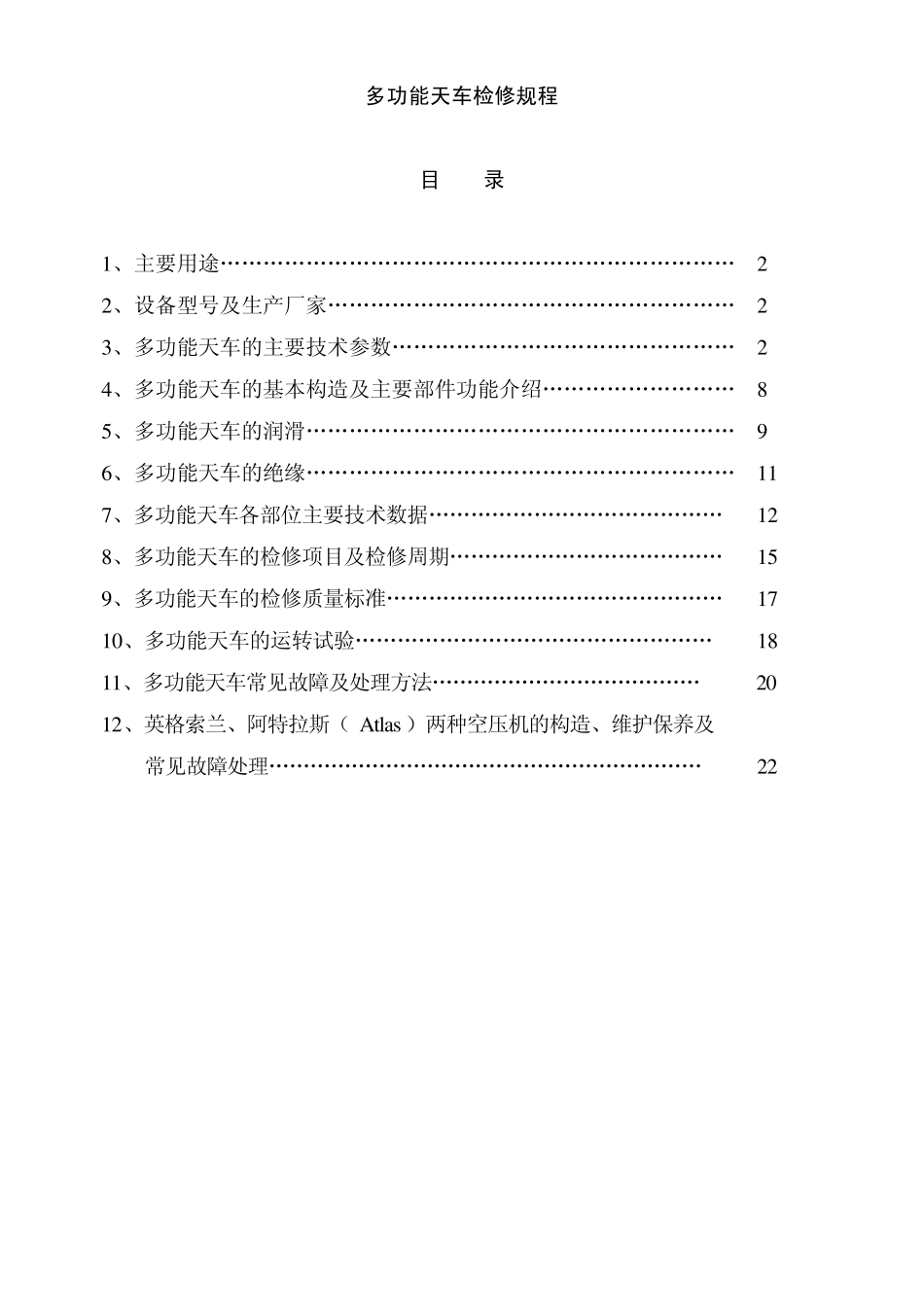

多功能天车检修规程 目 录 1、主要用途„„„„„„„„„„„„„„„„„„„„„„„„ 2 2、设备型号及生产厂家„„„„„„„„„„„„„„„„„„„ 2 3、多功能天车的主要技术参数„„„„„„„„„„„„„„„„ 2 4、多功能天车的基本构造及主要部件功能介绍„„„„„„„„„ 8 5、多功能天车的润滑„„„„„„„„„„„„„„„„„„„„ 9 6、多功能天车的绝缘„„„„„„„„„„„„„„„„„„„„ 11 7、多功能天车各部位主要技术数据„„„„„„„„„„„„„„ 12 8、多功能天车的检修项目及检修周期„„„„„„„„„„„„„ 15 9、多功能天车的检修质量标准„„„„„„„„„„„„„„„„ 17 10、多功能天车的运转试验„„„„„„„„„„„„„„„„„ 18 11、多功能天车常见故障及处理方法„„„„„„„„„„„„„ 20 12、英格索兰、阿特拉斯（ Atlas ）两种空压机的构造、维护保养及 常见故障处理„„„„„„„„„„„„„„„„„„„„„ 22 2 一、多功能天车的主要用途 多功能天车是我公司铝电解厂房的关键设备，它能完成下列工艺操作： ⑴电解槽边部加工作业（打壳）；⑵阳极交换作业（换极）；⑶为电解槽添加保温料（加料）；⑷抬母线作业；⑸出铝作业；⑹重物吊运作业；⑺完成安装和检修电解槽上部结构和下部槽壳（吊运槽上部和槽壳）；⑻抓斗捞渣功能（进口车，9#、12#也有抓斗）。 二、设备型号及生产厂家： 设备名称 设备编号 设备型式 生产厂家 大连多功能天车 铝#1、#7 桥式 12T+2×12.5T -19.5m+3.5 m3 大连起重机厂 沈阳多功能天车 铝#4 桥式 12T+2×12.5T -19.5m+3.5 m3 沈阳冶金 机械厂 沈阳多功能天车 基#1、#8 桥式 16T+2×12.5T -25.5m+4.0 m3 沈阳冶金 机械厂 简易多功能天车 铝#5 桥式 16T+2×8T+2 m3 大连矿山 机械厂 进口多功能天车 基#2、#3、#6、#7 桥式 18T+2×12.5T -25.5m+4.8 m3 德国 NOELL 公司 沈阳多功能天车 基#9、基#12 桥式 20T+2×20T -25.5m+6m3 沈阳冶金 机械厂 三、多功能天车的一些主要技术参数： 大连多功能天车 3 大车运行 小车运行 跨度 m 19.5 运行速度 m/min 34.1/5 最大轮压 KN 410 最大轮压 KN 100 车轮直径 mm Ø700 工作级别 M5 行走速度 m/min 75/50/7.5 车轮直径 mm Ø350 电机功率 kw 2×18.5 电机功率 kw 5.5 打 ...
