多功能数字钟电路设计

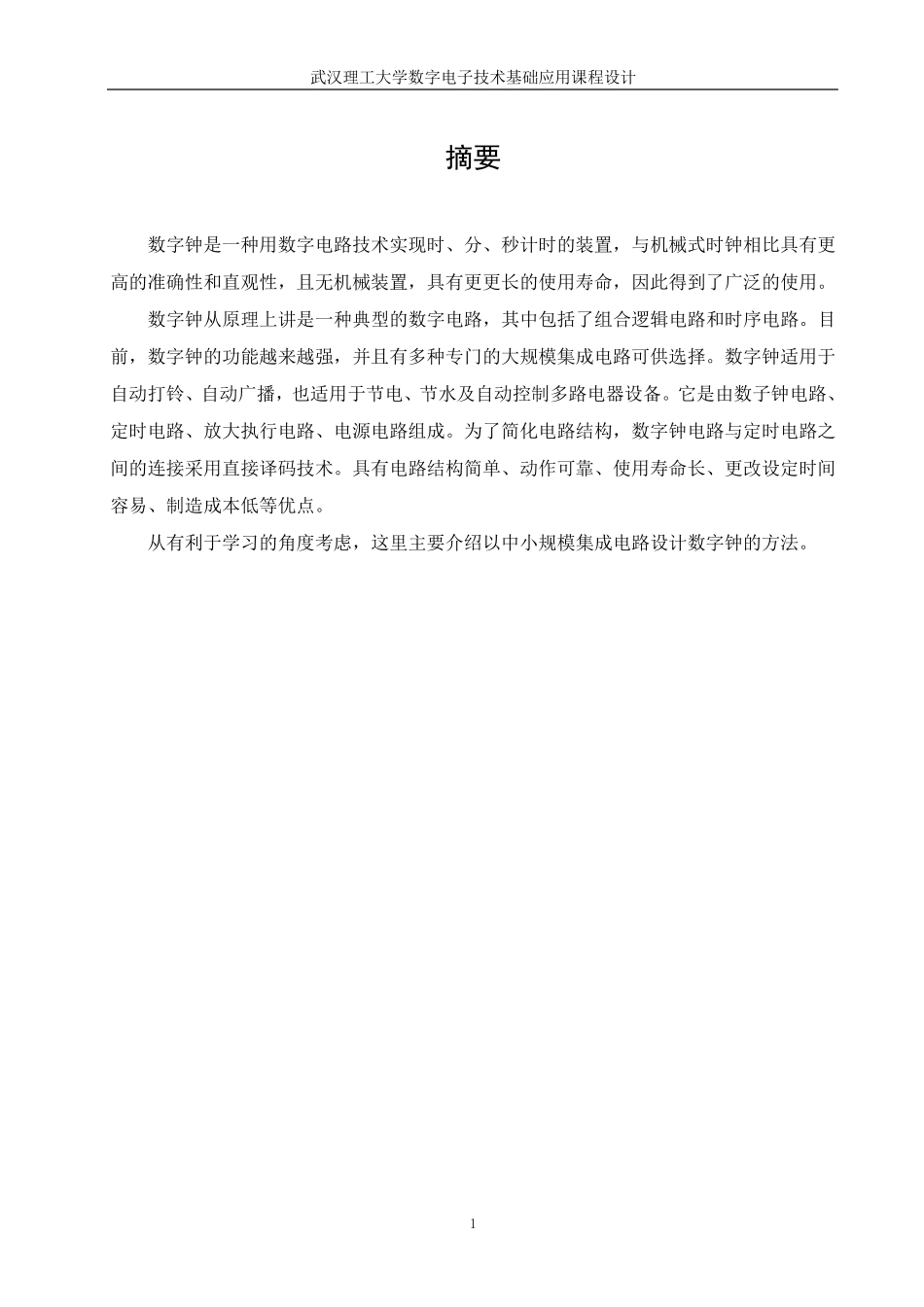

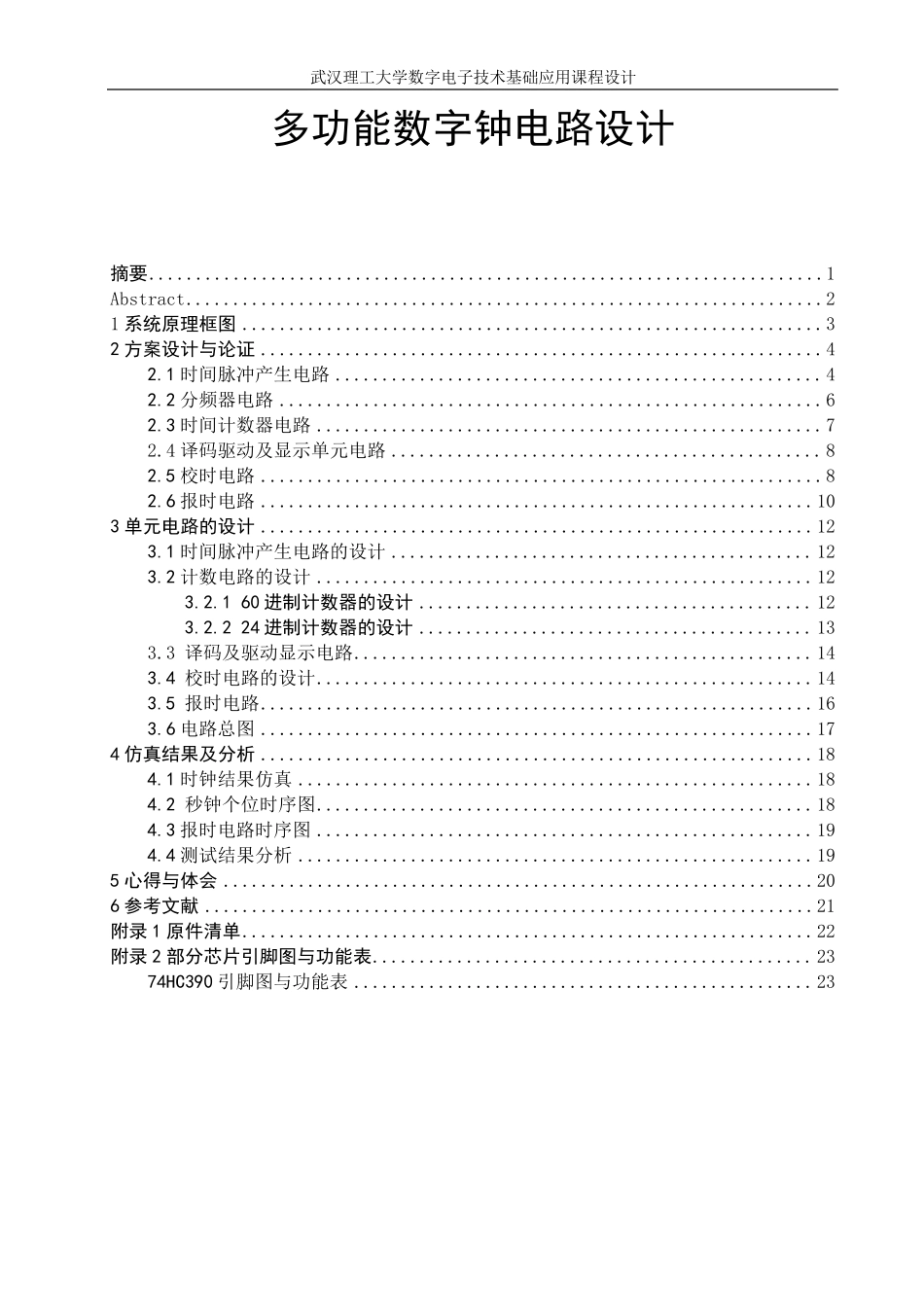

武汉理工大学数字电子技术基础应用课程设计 课程设计任务书 学生姓名： XXX 专业班级： 指导教师： 工作单位： 题 目: 多功能数字钟电路设计 初始条件：74LS390，74LS48，数码显示器BS202 各6 片，74LS00 3 片，74LS04，74LS08 各 1 片，电阻若干，电容，开关各2 个，蜂鸣器1 个，导线若干。 要求完成的主要任务: 用中、小规模集成电路设计一台能显示日、时、分秒的数字电子钟，要求如下： 1.由晶振电路产生1HZ 标准秒信号。 2.秒、分为 00-59 六十进制计数器。 3.时为 00-23 二十四进制计数器。 4.可手动校正：能分别进行秒、分、时的校正。只要将开关置于手动位置。可分别对秒、分、时进行连续脉冲输入调整。 5.整点报时。整点报时电路要求在每个整点前鸣叫五次低音（500HZ），整点时再鸣叫一次高音（1000HZ）。 时间安排： 第 20 周理论设计、实验室安装调试，地点： 鉴主15 楼通信实验室一 指导教师签名： 年 月 日 系主任（或责任教师）签名： 年 月 日 武汉理工大学数字电子技术基础应用课程设计 多功能数字钟电路设计 摘要 ........................................................................ 1 Abstract .................................................................... 2 1 系统原理框图 .............................................................. 3 2 方案设计与论证 ............................................................ 4 2.1 时间脉冲产生电路 .................................................... 4 2.2 分频器电路 .......................................................... 6 2.3 时间计数器电路 ...................................................... 7 2.4 译码驱动及显示单元电路 .............................................. 8 2.5 校时电路 ............................................................ 8 2.6 报时电路 ........................................................... 10 3 单元电路的设计 ........................................................... 12 3.1 时间脉冲产生电路的设计 ............................................. 12 3.2 计数电路的设计 ..................................................... 12 3.2.1 60 进制计数器的设计 .....
