多功能粘合剂配方

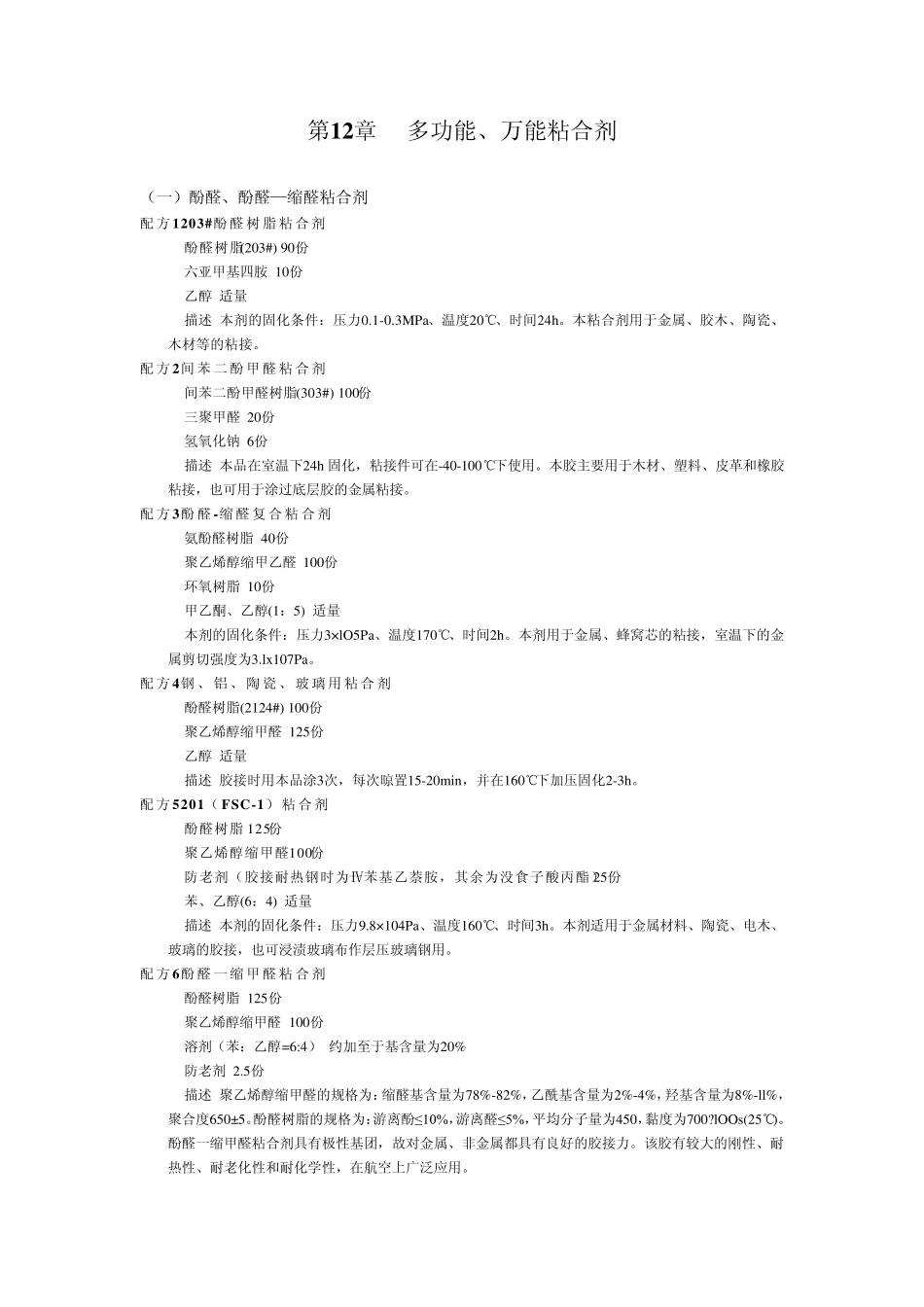

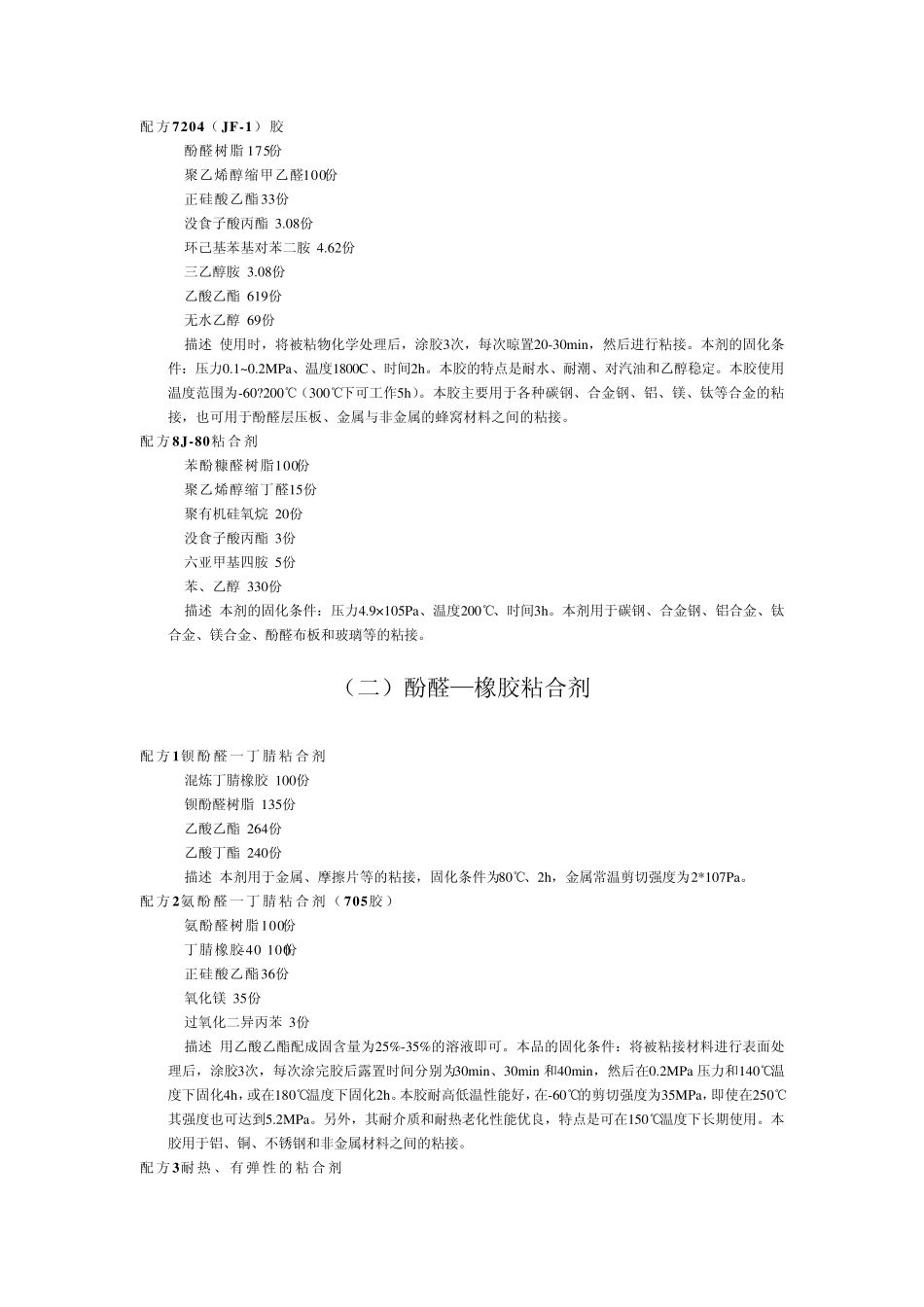

第12章 多功能、万能粘合剂 （一）酚醛、酚醛—缩醛粘合剂 配 方 1203#酚醛树 脂 粘合剂 酚醛树脂(203#) 90份 六亚甲基四胺 10份 乙醇 适量 描述 本剂的固化条件：压力0.1-0.3MPa、温度20℃、时间24h。本粘合剂用于金属、胶木、陶瓷、木材等的粘接。 配 方 2间 苯 二 酚甲 醛粘合剂 间苯二酚甲醛树脂(303#) 100份 三聚甲醛 20份 氢氧化钠 6份 描述 本品在室温下24h 固化，粘接件可在-40-100℃下使用。本胶主要用于木材、塑料、皮革和橡胶粘接，也可用于涂过底层胶的金属粘接。 配 方 3酚醛-缩 醛复 合粘合剂 氨酚醛树脂 40份 聚乙烯醇缩甲乙醛 100份 环氧树脂 10份 甲乙酮、乙醇(1：5) 适量 本剂的固化条件：压力3×lO5Pa、温度170℃、时间2h。本剂用于金属、蜂窝芯的粘接，室温下的金属剪切强度为3.lx107Pa。 配 方 4钢 、铝 、陶 瓷 、玻 璃 用 粘合剂 酚醛树脂(2124#) 100份 聚乙烯醇缩甲醛 125份 乙醇 适量 描述 胶接时用本品涂3次，每次晾置15-20min，并在160℃下加压固化2-3h。 配 方 5201（FSC-1）粘合剂 酚醛树脂 125份 聚乙烯醇缩甲醛 100份 防老剂（胶接耐热钢时为Ⅳ一苯基乙萘胺，其余为没食子酸丙酯） 25份 苯、乙醇(6：4) 适量 描述 本剂的固化条件：压力9.8×104Pa、温度160℃、时间3h。本剂适用于金属材料、陶瓷、电木、玻璃的胶接，也可浸渍玻璃布作层压玻璃钢用。 配 方 6酚醛一缩 甲 醛粘合剂 酚醛树脂 125份 聚乙烯醇缩甲醛 100份 溶剂（苯：乙醇=6:4） 约加至于基含量为20% 防老剂 2.5份 描述 聚乙烯醇缩甲醛的规格为：缩醛基含量为78%-82%，乙酰基含量为2%-4%，羟基含量为8%-ll%，聚合度650±5。酚醛树脂的规格为：游离酚≤10%，游离醛≤5%，平均分子量为450，黏度为700?lOOs(25℃)。酚醛一缩甲醛粘合剂具有极性基团，故对金属、非金属都具有良好的胶接力。该胶有较大的刚性、耐热性、耐老化性和耐化学性，在航空上广泛应用。 配方7204（JF-1）胶 酚醛树脂 175份 聚乙烯醇缩甲乙醛 100份 正硅酸乙酯 33份 没食子酸丙酯 3.08份 环己基苯基对苯二胺 4.62份 三乙醇胺 3.08份 乙酸乙酯 619份 无水乙醇 69份 描述 使用时，将被粘物化学处理后，涂胶3次，每次晾置20-30min，然后进行粘接。本剂的固化条件：压力0.1~0.2MPa、温度1800C、时间2h。本胶的特点是耐水、耐潮、对汽油和乙醇稳定。本胶使用温度范围为-60?2...
