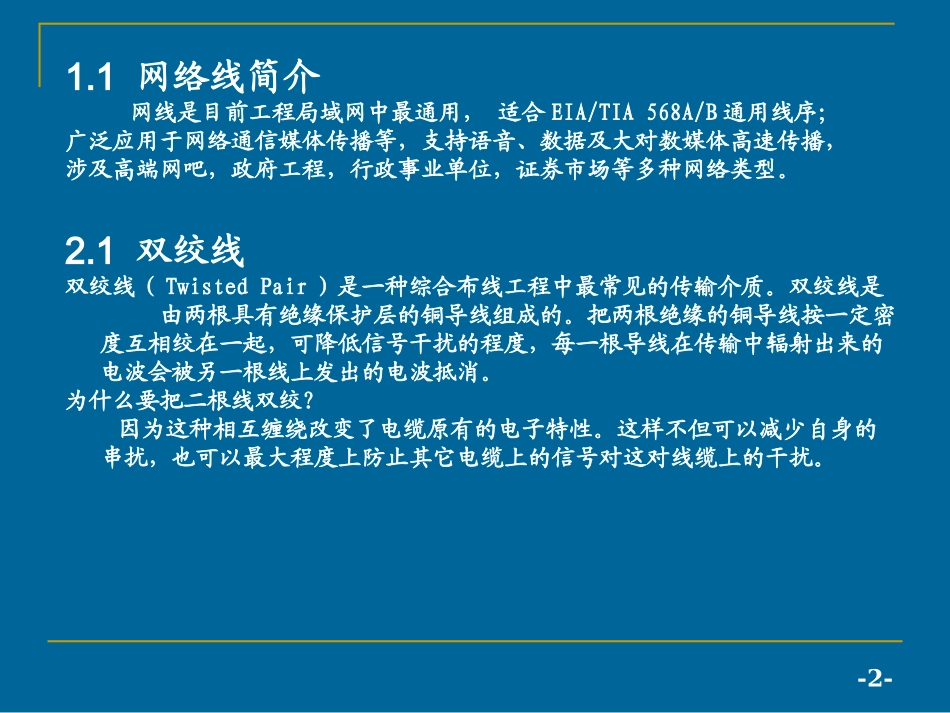

-1-网络线培训资料孙党远2012.01.03-2-1.1网络线简介网线是目前工程局域网中最通用，适合EIA/TIA568A/B通用线序；广泛应用于网络通信媒体传播等，支持语音、数据及大对数媒体高速传播，涉及高端网吧，政府工程，行政事业单位，证券市场等多种网络类型。2.1双绞线双绞线（TwistedPair）是一种综合布线工程中最常见的传输介质。双绞线是由两根具有绝缘保护层的铜导线组成的。把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消。为什么要把二根线双绞？因为这种相互缠绕改变了电缆原有的电子特性。这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。-3-2.1.1双绞线分类：1）双绞线按其绞线对数可分为：2对，4对，25对。（如2对的用于电话，4对的用于网络传输，25对的用于电信通讯大对数线缆）2）按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。3）按频率和信噪比可分为：3类，4类，5类和超5类。现在很多地方已经用上了六类线甚至七类线。用在计算机网络通信方面至少是3类以上。以下列出各类线说明：一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。二类：传输频率为1MHz，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧的令牌网。。I"三类：指目前在ANSI和EIA/TIA568标准中指定的电缆。该电缆的传输频率为16MHz，用于语音传输及最高传输速率为10Mbps的数据传输，主要用于10base-T四类：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输，主要用于基于令牌的局域网和10base-T/100base-T.五类：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输频率为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100base-T和10base-T网络，这是最常用的以太网电缆。-4-2.1.2双绞线质量的优劣是决定局域网带宽的关键因素之一。如何鉴别“五类UTP”能否达到100Mbps的数据传输率，最大为10Mbps或16Mbps。一个简单的鉴别办法是：用一条双绞线连接两台100Mbps的设备(网卡到网卡或网卡到HUB)，通信时用Windows95/98自带的monitor检测工具对其数据传输率进行监测。方法为:①选择“开始→程序→附件→系统工具→系统监视器”，将出现“系统监视器”窗口。如果在“系统工具”中没有“系统监视器”工具时，可通过“我的电脑→添加/删除程序→Windows安装程序→系统工具→系统监视器”建立。②在“系统监视器”窗口中设置监视对象。选择“编辑”菜单中的“添加项目”选项，在出现的对话框的“类别”列表中选择“Microsoft网络服务器”或“Microsoft网络客户”(注意:在保证网络连接正常的情况下)，在下一个对话框中选择“写入的字节数/秒”或“读取的字节数/秒”。至于选择“Microsoft网络服务器”或“Microsoft网络客户”，还是“写入的字节数/秒”或“读取的字节数/秒”，读者可任意选择，因为在网络中一个节点发送出的数据应该等于另一个节点接收到的数据。③设置测试数据的输出方式。系统提供了折线图、条形图和数字图三种输出方式，可通过窗口工具栏内的按钮来选择。④进行测试。最有效的办法是从服务器向你进行测试的工作站上拷贝大量的文件(为了测试的准确性，所拷贝的内容一定要足够多)。一般来说，显示的峰值数值在4M/s以上，就基本可以肯定是五类网线了(3类线所能达到的峰值数值大约为2.5M/s)。-5-2.2RJ-45水晶头与双绞线连接技术2.2.1双绞线分类1．100Ω屏蔽电缆：5类4对26AWG屏蔽电缆、5类4对24AWG2．100Ω非屏蔽电缆：7类＊:1对19AWG非屏蔽电缆6类：4对24AWG非屏蔽电缆、4对23AWG非屏蔽电缆、25对22AWG非屏蔽电缆5e类：4对24AWG非屏蔽电缆5类：4对24AWG、4对24AWG非屏蔽电缆、25对24AWG非屏蔽线缆4类：4对24AWG非屏蔽线缆、25对24AWG非屏蔽线缆3类：4对24AWG非屏蔽线缆、25对24AWG非屏蔽线缆2类：语音与低速传输1类：基本通讯3．双体电缆：24AWG非屏蔽4/4对、24AWG非屏蔽/屏蔽4/4对、24/22AWG非屏蔽/屏蔽4/2、24AWG非屏蔽2/...
