大型企业OSPF组网建设方案

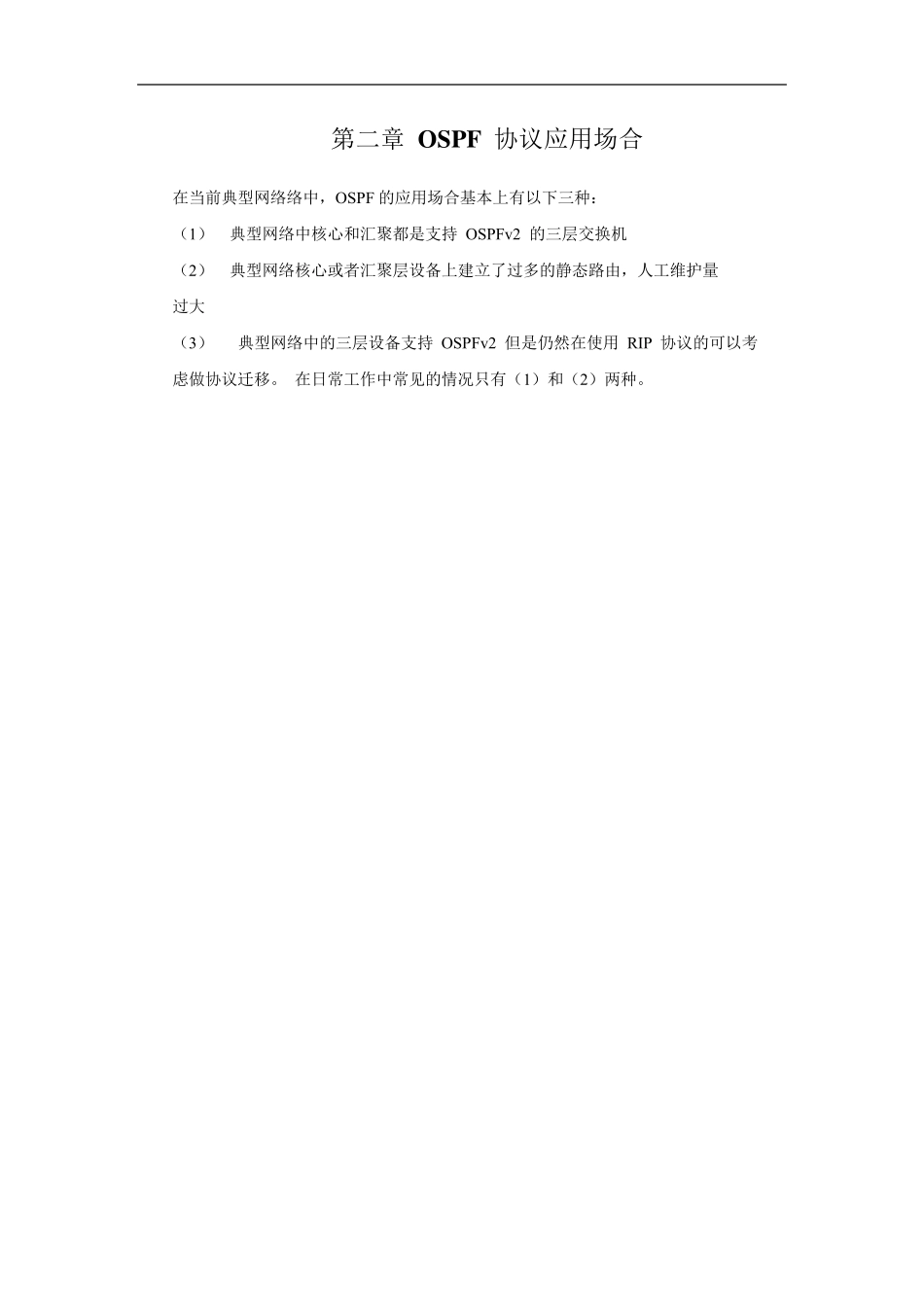

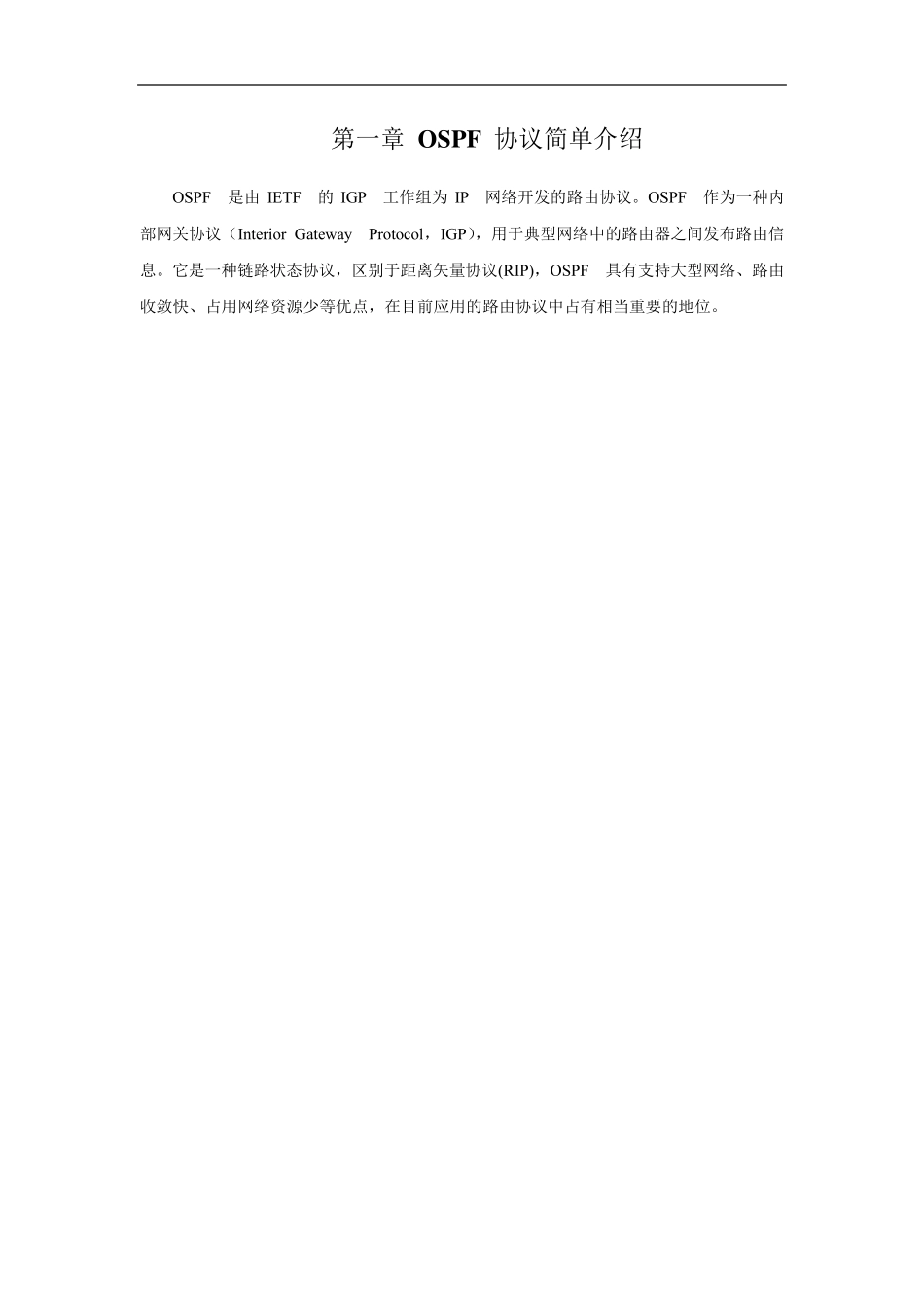

第一章 OSPF 协议简单介绍 OSPF 是由IETF 的IGP 工作组为IP 网络开发的路由协议。OSPF 作为一种内部网关协议（Interior Gateway Protocol，IGP），用于典型网络中的路由器之间发布路由信息。它是一种链路状态协议，区别于距离矢量协议(RIP)，OSPF 具有支持大型网络、路由收敛快、占用网络资源少等优点，在目前应用的路由协议中占有相当重要的地位。 第二章 OSPF 协议应用场合 在当前典型网络络中，OSPF 的应用场合基本上有以下三种： （1） 典型网络中核心和汇聚都是支持 OSPFv2 的三层交换机 （2） 典型网络核心或者汇聚层设备上建立了过多的静态路由，人工维护量 过大 （3） 典型网络中的三层设备支持 OSPFv2 但是仍然在使用 RIP 协议的可以考 虑做协议迁移。 在日常工作中常见的情况只有（1）和（2）两种。 第三章 OSPF 协议基本规划 OSPF 网络协议在所有内部网关协议中是比较复杂的一种，这种复杂性和 OSPF 的协议原理密切相关，那么在设计典型网络中的 OSPF 我们具体需要考虑哪几方面的问题呢？在本节中将会为您一一介绍。 3.1 保持 OSPF 数据库的稳定性： Router-id 的选择 对于大型典型网络络OSPF 设计和实施中我们需要考虑的第一点， 就是 Router-id 的选择。 这是因为 OSPF 作为一种链路状态路由协议其计算路由的依据是LSA（链路状态宣告报文）数据库，每个运行 OSPF 的路由器都会发送并泛洪 LSA 报文到整个网络，这样网络中每个运行 OSPF 的路由器都会收集到其他设备发送过来的 LSA 并且放入 LSA 数据库中，然后开始进行 SPF（最短路径转发）运算，计算出一棵以自 己为根到其他网络的无环树。由此可以看出保持每个路由器 LSA 数据库的稳定性是保证 OSPF 网络稳定的前提。那么在 LSA 数据库中对于不同 OSPF 设备发送来的 LSA 是如何进行区分的呢，答案就是使用 Router-id。如果一个路由器的 Router-id 发生变化，那么此路由器的会重新 进行 LSA 泛洪，从 而 导 致 全 网 OSPF 路由器都会更 新 其 LSA 数据库并且重新 进行 SPF 计算，使得 OSPF 网络发生振 荡 。因此选择一个稳定的Router-id 是OSPF 网络设计的首 要工 作。 了 解 了 Router-id 的重要性后，我们来看看一个 OSPF 路由器是如何选择 Router-id 的， 其选举 原则 基本 上 可以归 纳 为以下 两 点： （1） 首 先 选择具有最高 IP 地 址 ...
