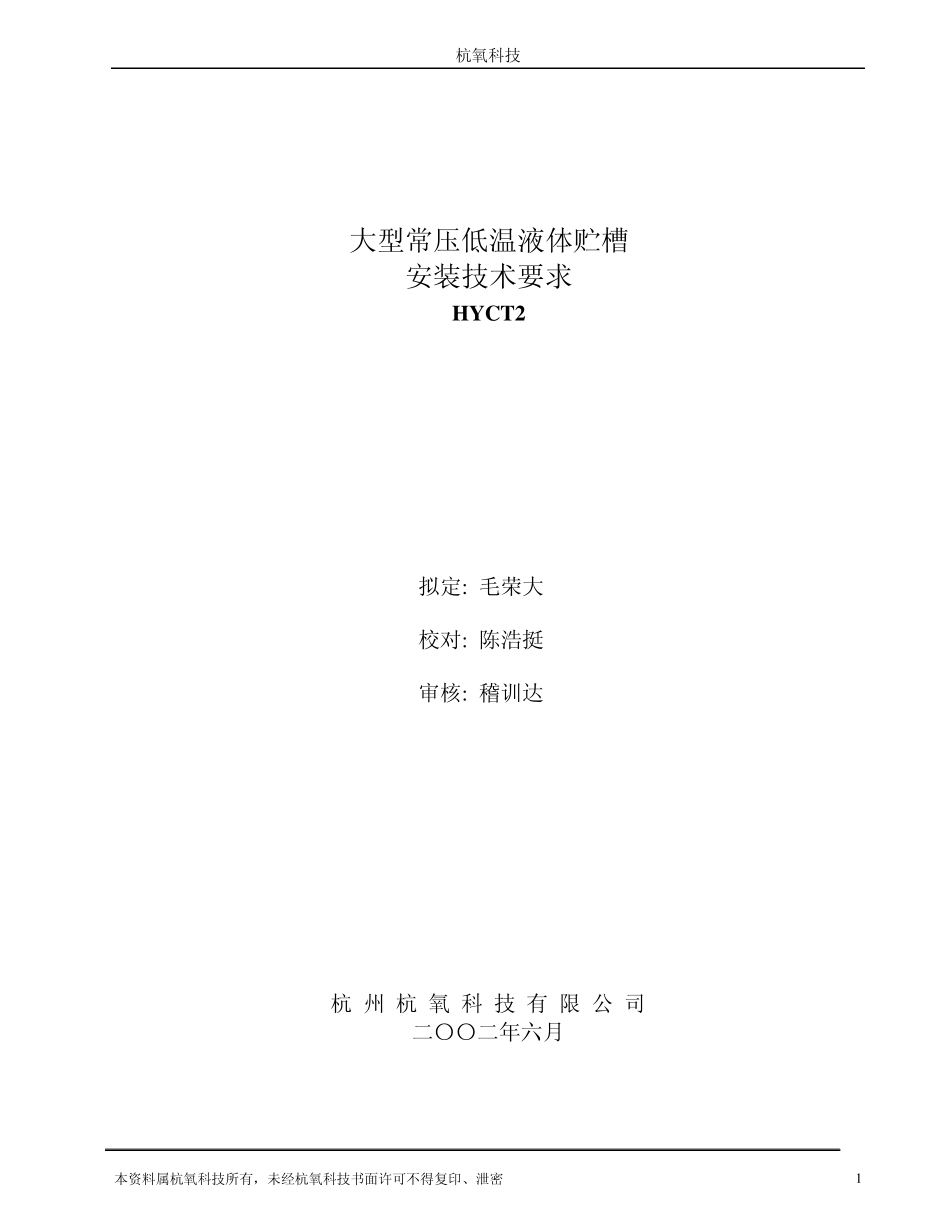

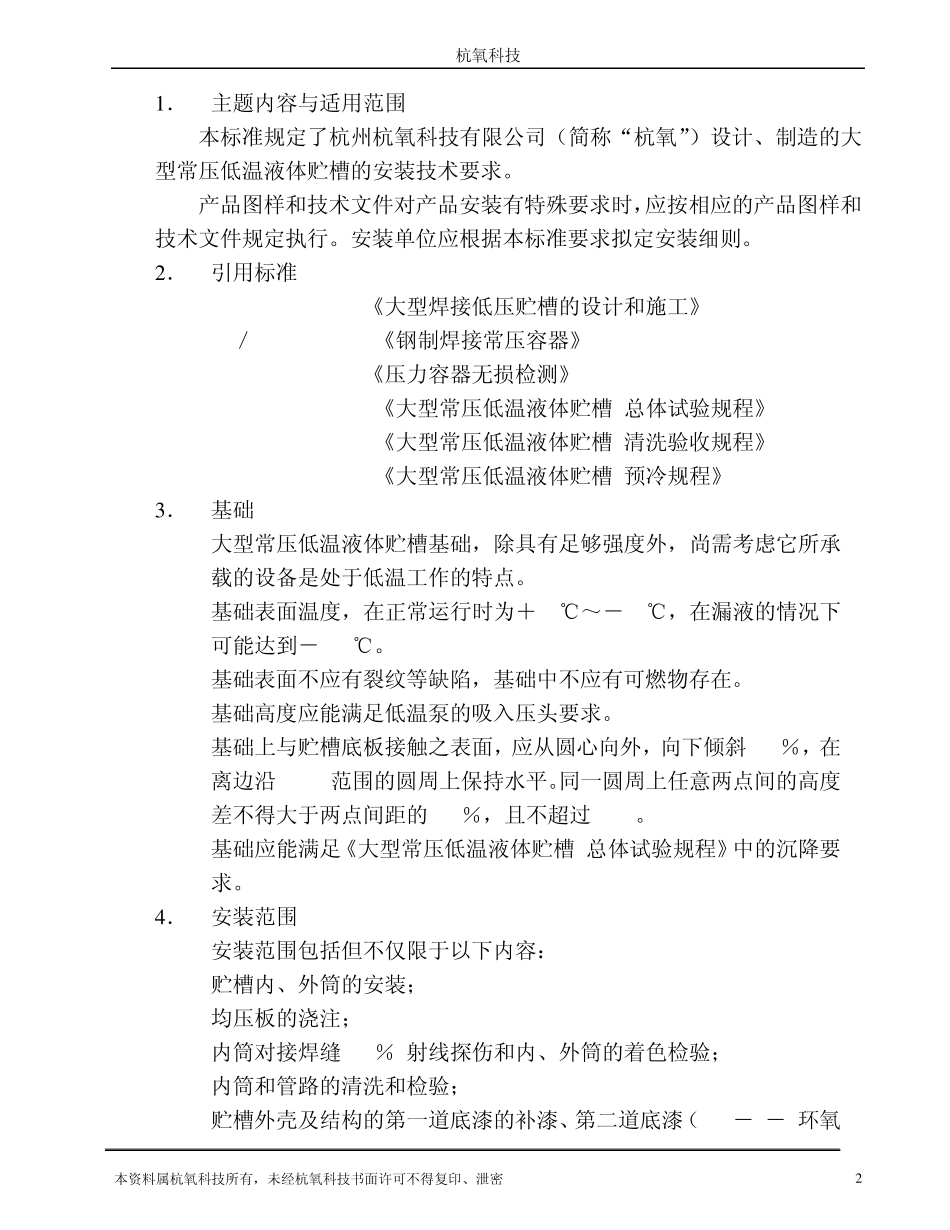

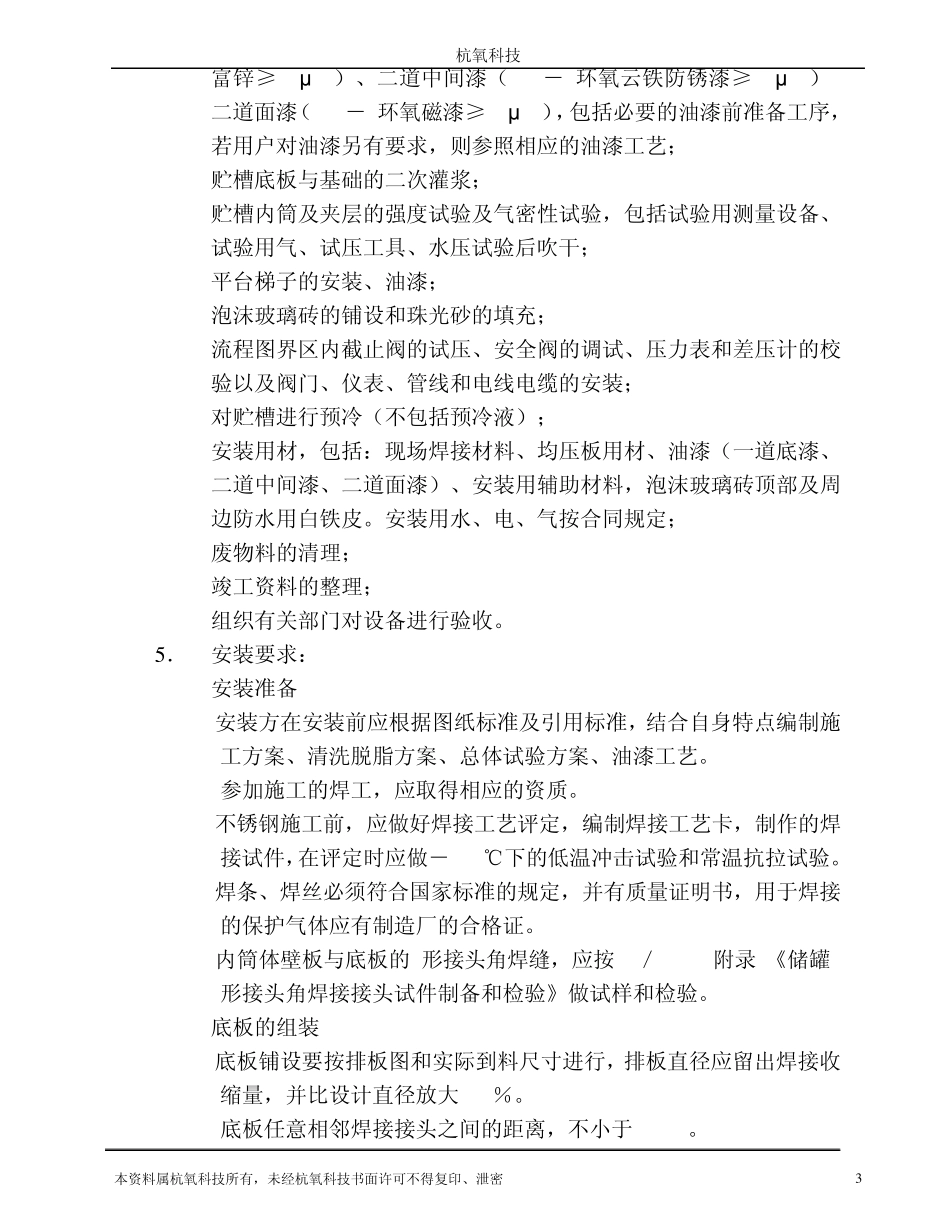

杭氧科技 本资料属杭氧科技所有,未经杭氧科技书面许可不得复印、泄密 1 拟定: 毛荣大 校对: 陈浩挺 审核: 稽训达 杭 州 杭 氧 科 技 有 限 公 司 二〇〇二年六月 大型常压低温液体贮槽 安装技术要求 HYCT2 杭氧科技 本资料属杭氧科技所有,未经杭氧科技书面许可不得复印、泄密 2 1 . 主题内容与适用范围 本标准规定了杭州杭氧科技有限公司(简称“杭氧”)设计、制造的大型常压低温液体贮槽的安装技术要求。 产品图样和技术文件对产品安装有特殊要求时,应按相应的产品图样和技术文件规定执行。安装单位应根据本标准要求拟定安装细则。 2 . 引用标准 API620 《大型焊接低压贮槽的设计和施工》 JB/T4735 《钢制焊接常压容器》 JB4730 《压力容器无损检测》 HYCT3 《大型常压低温液体贮槽 总体试验规程》 HYCT4 《大型常压低温液体贮槽 清洗验收规程》 HYCT5 《大型常压低温液体贮槽 预冷规程》 3 . 基础 3.1 大型常压低温液体贮槽基础,除具有足够强度外,尚需考虑它所承载的设备是处于低温工作的特点。 3.2 基础表面温度,在正常运行时为+30℃~-20℃,在漏液的情况下可能达到-196℃。 3.3 基础表面不应有裂纹等缺陷,基础中不应有可燃物存在。 3.4 基础高度应能满足低温泵的吸入压头要求。 3.5 基础上与贮槽底板接触之表面,应从圆心向外,向下倾斜0.5%,在离边沿300mm范围的圆周上保持水平。同一圆周上任意两点间的高度差不得大于两点间距的0.1%,且不超过12mm。 3.6 基础应能满足《大型常压低温液体贮槽 总体试验规程》中的沉降要求。 4 . 安装范围 安装范围包括但不仅限于以下内容: 4.1 贮槽内、外筒的安装; 4.2 均压板的浇注; 4.3 内筒对接焊缝100%X射线探伤和内、外筒的着色检验; 4.4 内筒和管路的清洗和检验; 4.5 贮槽外壳及结构的第一道底漆的补漆、第二道底漆(H06-1-1环氧杭氧科技 本资料属杭氧科技所有,未经杭氧科技书面许可不得复印、泄密 3 富锌≥25μ m)、二道中间漆(H53-6环氧云铁防锈漆≥50μ m)`二道面漆(H04-1环氧磁漆≥50μ m),包括必要的油漆前准备工序,若用户对油漆另有要求,则参照相应的油漆工艺; 4.6 贮槽底板与基础的二次灌浆; 4.7 贮槽内筒及夹层的强度试验及气密性试验,包括试验用测量设备、试验用气、试压工具、水压试验后吹干; 4.8 平台梯子的安装、油漆; 4.9 泡沫玻璃砖的铺设和珠...
