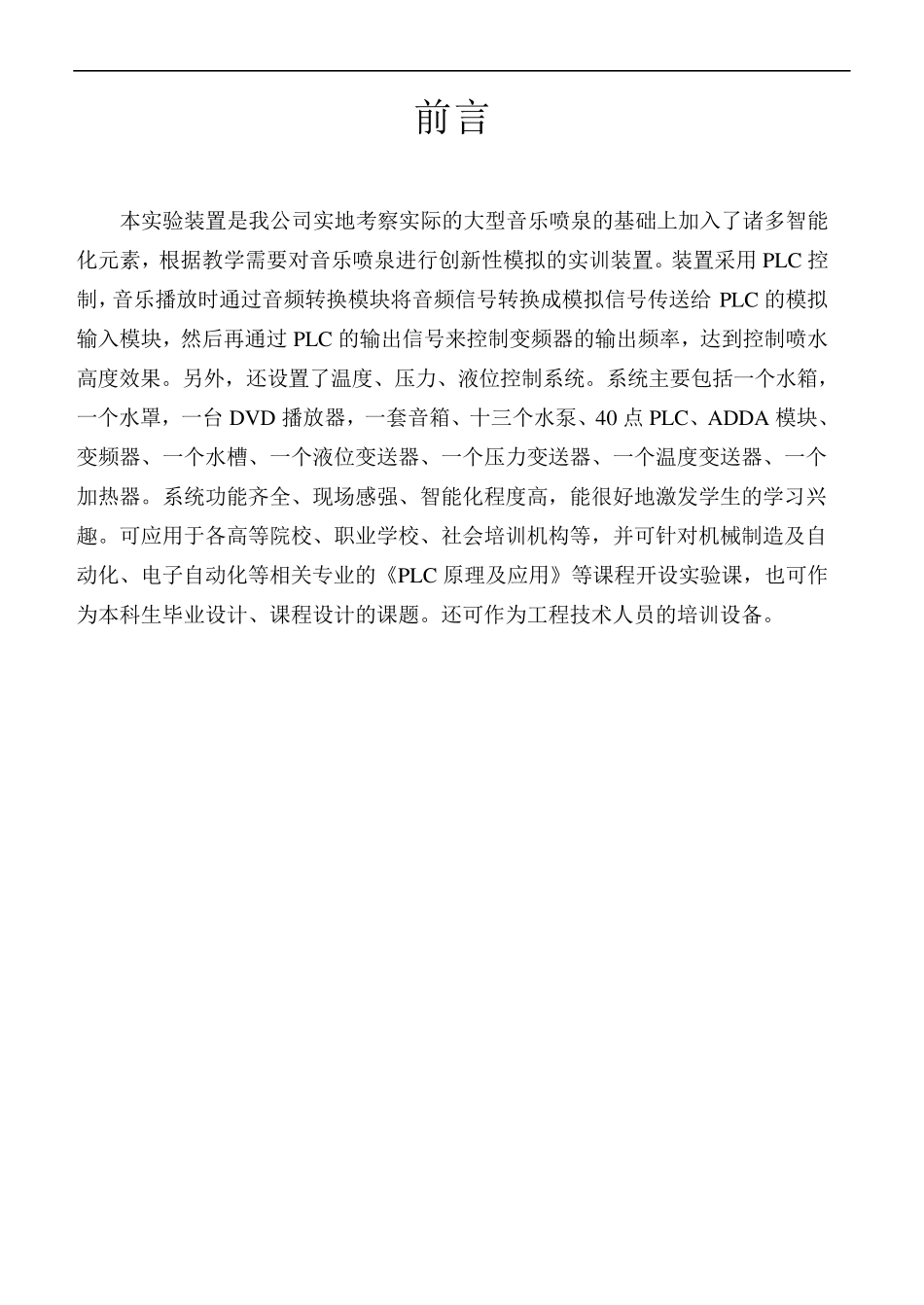

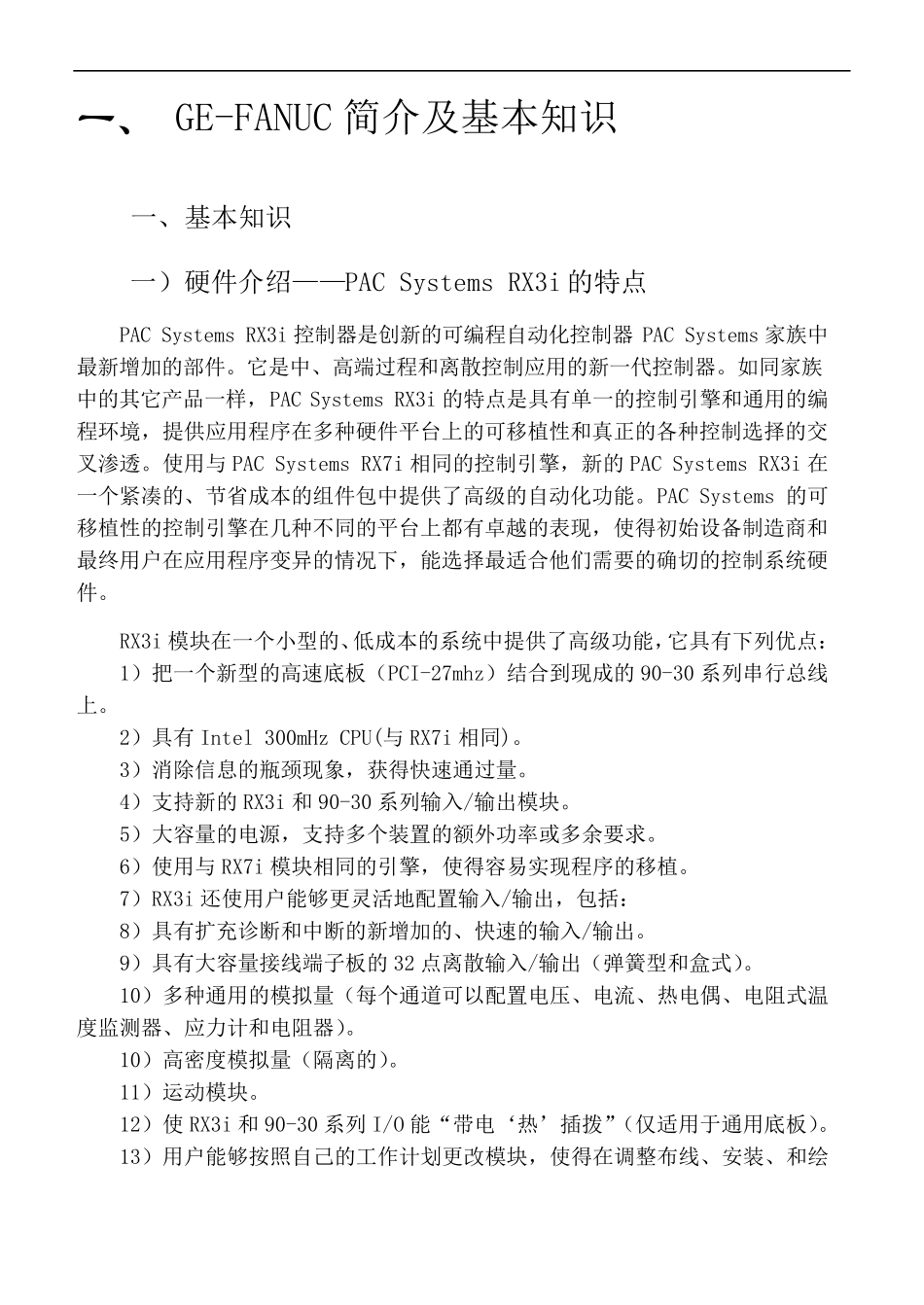

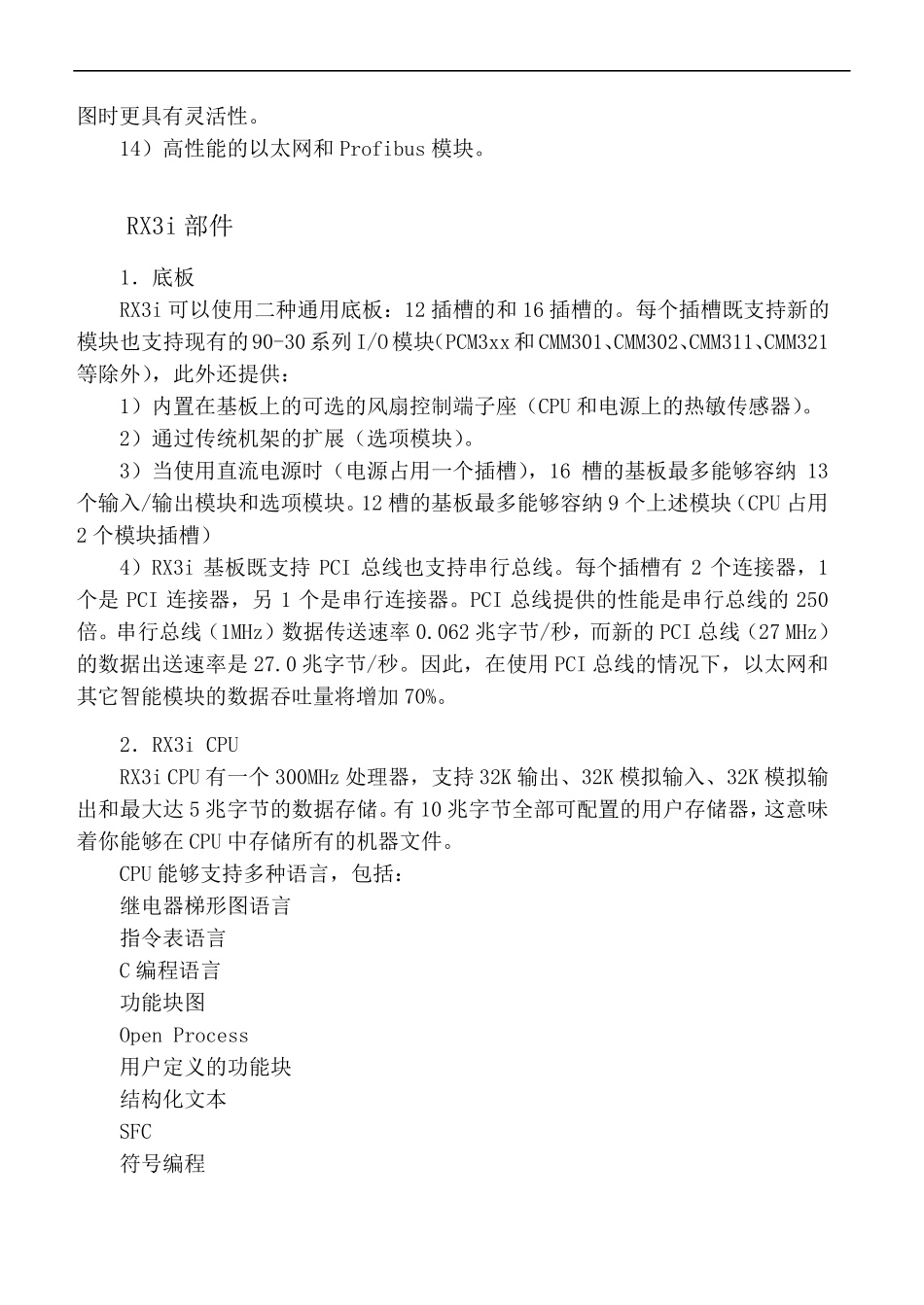

前言 本实验装置是我公司实地考察实际的大型音乐喷泉的基础上加入了诸多智能化元素，根据教学需要对音乐喷泉进行创新性模拟的实训装置。装置采用PLC 控制，音乐播放时通过音频转换模块将音频信号转换成模拟信号传送给PLC 的模拟输入模块，然后再通过PLC 的输出信号来控制变频器的输出频率，达到控制喷水高度效果。另外，还设置了温度、压力、液位控制系统。系统主要包括一个水箱，一个水罩，一台 DV D 播放器，一套音箱、十三个水泵、40 点 PLC、ADDA 模块、变频器、一个水槽、一个液位变送器、一个压力变送器、一个温度变送器、一个加热器。系统功能齐全、现场感强、智能化程度高，能很好地激发学生的学习兴趣。可应用于各高等院校、职业学校、社会培训机构等，并可针对机械制造及自动化、电子自动化等相关专业的《PLC 原理及应用》 等课 程开 设实验课 ，也 可作为 本科 生毕 业设计 、课 程设计 的课 题 。还可作 为 工 程技 术 人 员 的培训设备 。 一、 GE-FANUC 简介及基本知识 一、基本知识 一）硬件介绍——PAC Systems RX3i 的特点 PAC Systems RX3i 控制器是创新的可编程自动化控制器 PAC Systems 家族中最新增加的部件。它是中、高端过程和离散控制应用的新一代控制器。如同家族中的其它产品一样，PAC Systems RX3i 的特点是具有单一的控制引擎和通用的编程环境，提供应用程序在多种硬件平台上的可移植性和真正的各种控制选择的交叉渗透。使用与 PAC Systems RX7i 相同的控制引擎，新的 PAC Systems RX3i 在一个紧凑的、节省成本的组件包中提供了高级的自动化功能。PAC Systems 的可移植性的控制引擎在几种不同的平台上都有卓越的表现，使得初始设备制造商和最终用户在应用程序变异的情况下，能选择最适合他们需要的确切的控制系统硬件。 RX3i 模块在一个小型的、低成本的系统中提供了高级功能，它具有下列优点： 1）把一个新型的高速底板（PCI-27mhz）结合到现成的 90-30 系列串行总线上。 2）具有 Intel 300mHz CPU(与 RX7i 相同)。 3）消除信息的瓶颈现象，获得快速通过量。 4）支持新的 RX3i 和 90-30 系列输 入 /输 出 模块。 5）大 容 量的电 源 ，支持多个装 置 的额 外 功率 或 多余 要求 。 6）使用与 RX7i 模块相同的引擎，使得容 易 实 现程序的移植。 7）RX3i 还 使用户能够 更 灵 活 地 配 置 输 入 /...
