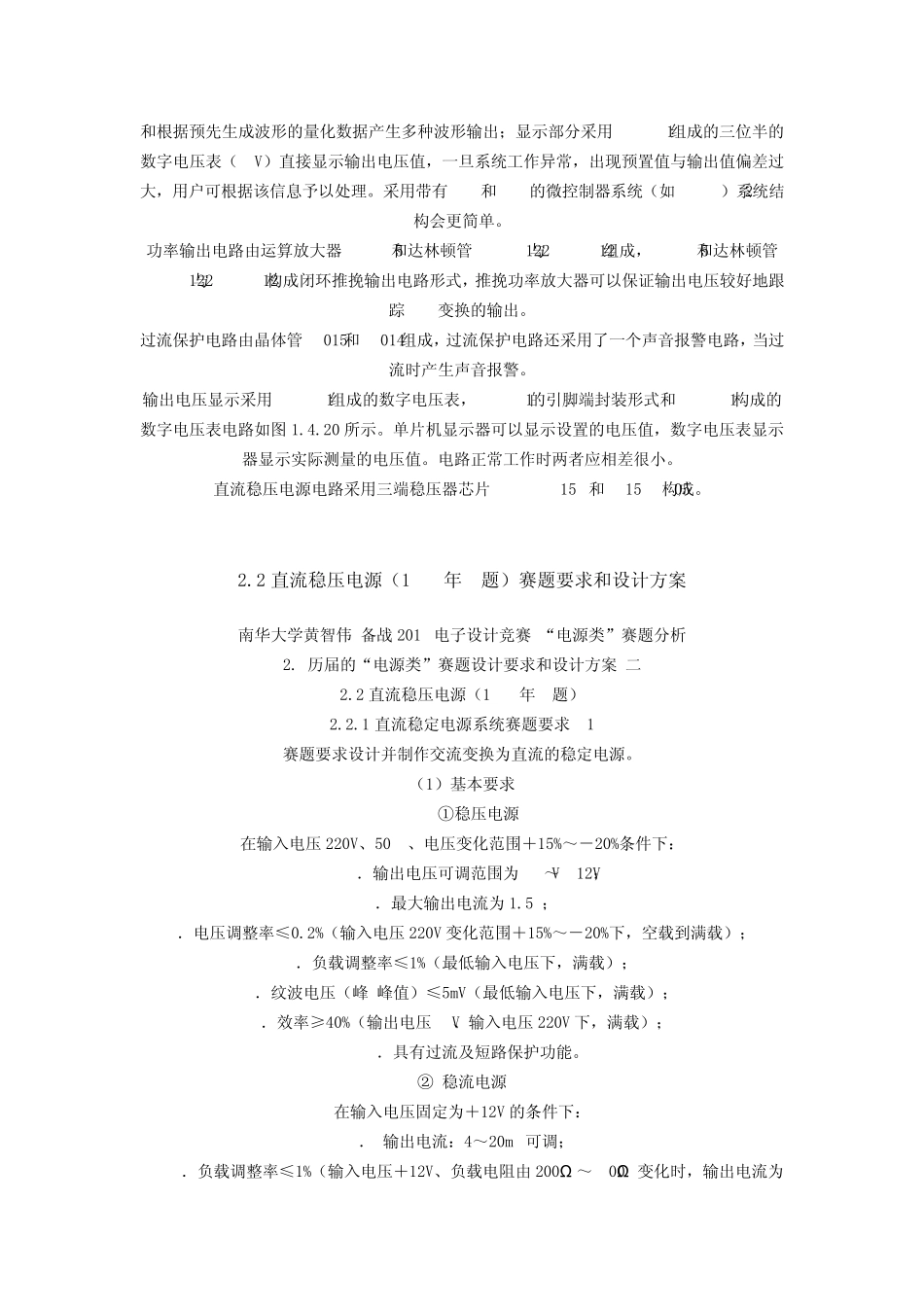

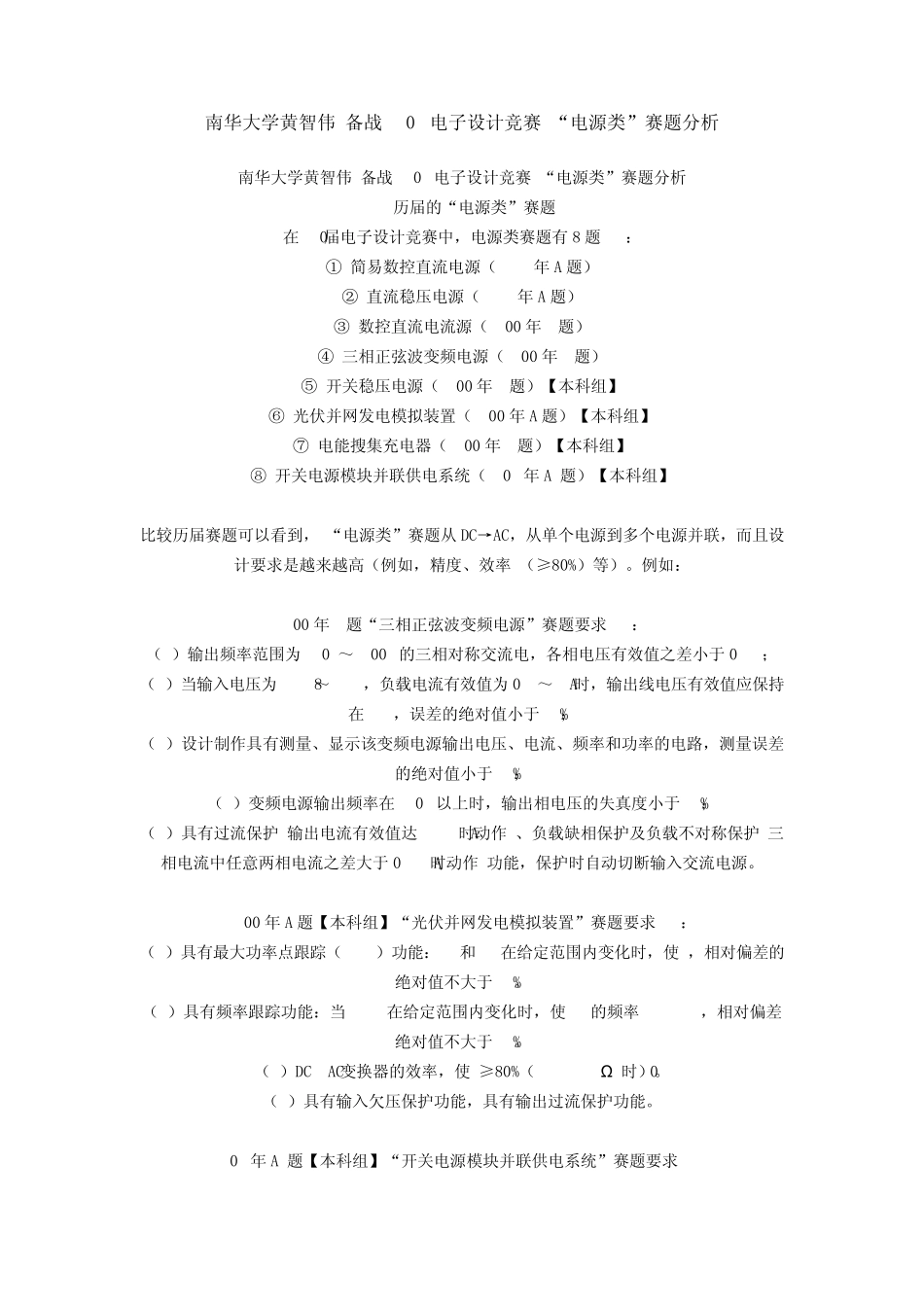

南华大学黄智伟 备战2013电子设计竞赛 “电源类”赛题分析 南华大学黄智伟 备战2013电子设计竞赛 “电源类”赛题分析 1. 历届的“电源类”赛题 在 10届电子设计竞赛中，电源类赛题有 8 题[1]： ① 简易数控直流电源（1994年 A 题） ② 直流稳压电源（1997年 A 题） ③ 数控直流电流源（2005年 F题） ④ 三相正弦波变频电源（2005年 G题） ⑤ 开关稳压电源（2007年 E题）【本科组】 ⑥ 光伏并网发电模拟装置（2009年 A 题）【本科组】 ⑦ 电能搜集充电器（2009年 E题）【本科组】 ⑧ 开关电源模块并联供电系统（2011年 A 题）【本科组】 比较历届赛题可以看到， “电源类”赛题从 DC→AC，从单个电源到多个电源并联，而且设计要求是越来越高（例如，精度、效率 （≥80%）等）。例如： 2005年 G题“三相正弦波变频电源”赛题要求[1]： （1）输出频率范围为 20Hz～100Hz的三相对称交流电，各相电压有效值之差小于 0.5V； （2）当输入电压为 198V～242V，负载电流有效值为 0.5～3A时，输出线电压有效值应保持在 36V，误差的绝对值小于 1%； （3）设计制作具有测量、显示该变频电源输出电压、电流、频率和功率的电路，测量误差的绝对值小于 5%； （4）变频电源输出频率在 50Hz以上时，输出相电压的失真度小于 5%； （5）具有过流保护(输出电流有效值达3.6A时动作)、负载缺相保护及负载不对称保护(三相电流中任意 两 相电流之差大于 0.5A时动作)功能，保护时自 动切 断 输入交流电源。 2009年 A 题【本科组】“光伏并网发电模拟装置”赛题要求[1]： （1）具有最 大功率点 跟 踪 （MPPT）功能：RS和RL在给 定 范围内 变化 时，使 ，相对偏 差的绝对值不大于 1%。 （2）具有频率跟 踪 功能：当 fREF在给 定 范围内 变化 时，使 uF的频率 fF=fREF，相对偏 差绝对值不大于 1%。 （3）DC-AC变换 器的效率，使 ≥80%（RS=RL=30Ω 时）。 （4）具有输入欠 压保护功能，具有输出过流保护功能。 2011年 A 题【本科组】“开关电源模块并联供电系统”赛题要求[1]: 赛题要求设计并制作一个由两个额定输出功率均为16W 的8V DC/DC 模块构成的并联供电系统。 （1）调整负载电阻至额定输出功率工作状态，供电系统的直流输出电压UO=8.0±0.4V，使负载电流IO 在 1.5~3.5A之间变化时，两个模块的输出电流可在（0.5~2.0）范围内按指定的比例自动分配，每个模块...
