梁体混凝土缺陷修补方案

梁体混凝土缺陷修补方案_第1页
1/22

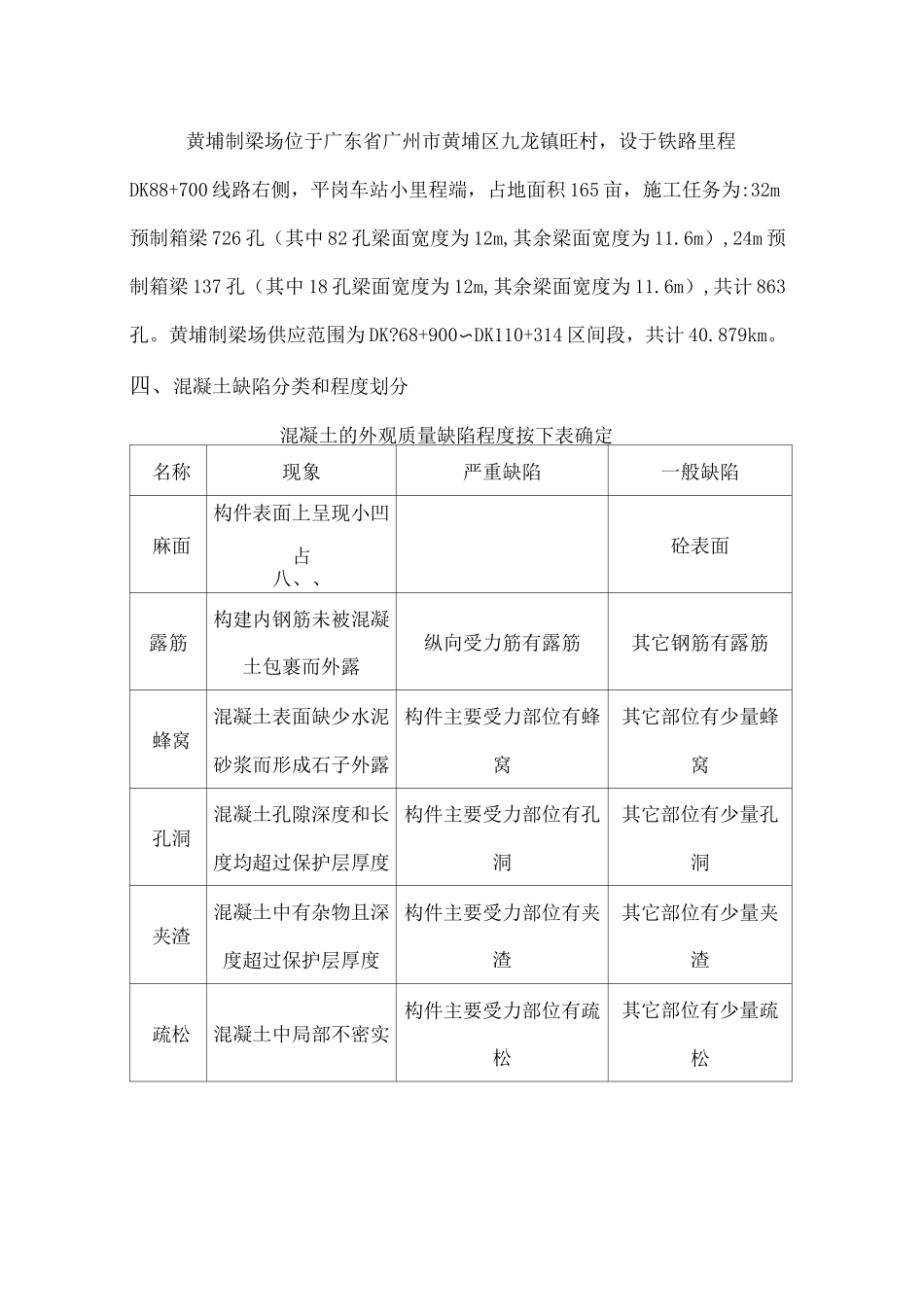

梁体混凝土缺陷修补方案_第2页
2/22

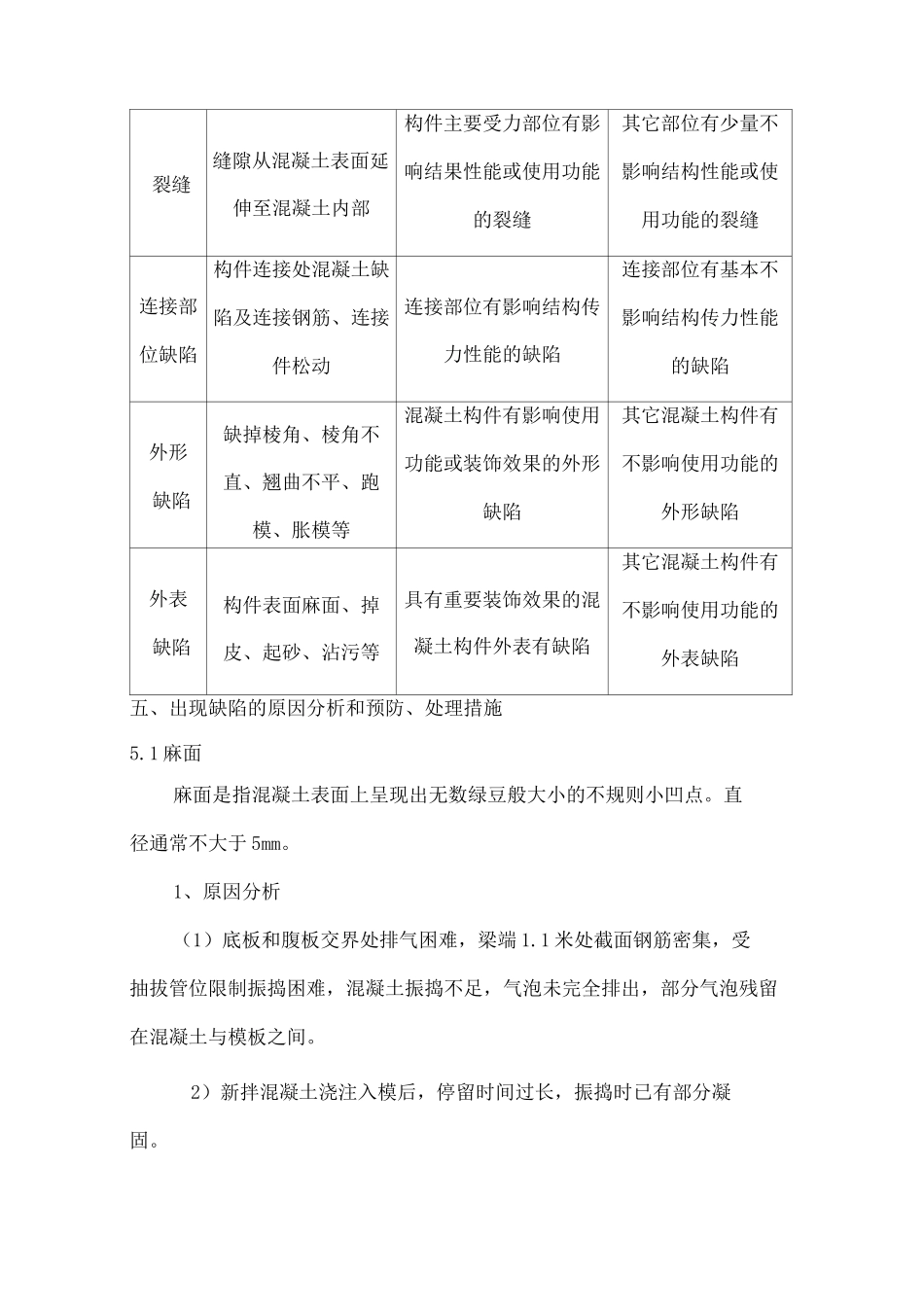

梁体混凝土缺陷修补方案_第3页
3/22
梁体混凝土缺陷修补作业指导书箱梁混凝土表面经常出现的缺棱、掉角、蜂窝、麻面、空洞、露筋、混凝土表面砂纹等外观缺陷,这些外观缺陷的克服必须从原材料、混凝土配合比及混凝土施工工艺上找原因,加以排除。为克服混凝土工程质量通病,对箱梁混凝土质量通病产生原因进行分析并总结施工经验,避免箱梁混凝土出现上述表面缺陷。一、编制依据1.1 铁建设[2010]241 号《铁路混凝土工程施工技术指南》1.2TB10424-2010《铁路混凝土工程施工质量验收标准》1.3TB10752-2010《高速铁路桥涵工程施工质量验收标准》1.4 铁路工程建设通用参考图(时速 350 公里高速铁路)预制无砟轨道后张法预应力混凝土简支箱梁(双线),跨度 31.5m(直、曲线),(图号:通桥(2013)2322A-II-1)1.5 铁路工程建设通用参考图(时速 350 公里高速铁路)预制无砟轨道后张法预应力混凝土简支箱梁(双线),跨度 23.5m(直、曲线),(图号:通桥(2013)2322A-V-1)二、编制说明当混凝土达到规定的拆模强度拆除模板后,应进行外观检查,混凝土缺陷均做记录,记录上要明确注明缺陷实体的具体位置,对缺陷做定性分析,确定其缺陷类别,如查出混凝土表面上出现的麻面、蜂窝等缺陷,应立即通知监理,在得到现场监理允许的情况下,按本方案进行修补。三、工程概况黄埔制梁场位于广东省广州市黄埔区九龙镇旺村,设于铁路里程DK88+700 线路右侧,平岗车站小里程端,占地面积 165 亩,施工任务为:32m预制箱梁 726 孔(其中 82 孔梁面宽度为 12m,其余梁面宽度为 11.6m),24m 预制箱梁 137 孔(其中 18 孔梁面宽度为 12m,其余梁面宽度为 11.6m),共计 863孔。黄埔制梁场供应范围为 DK?68+900〜DK110+314 区间段,共计 40.879km。四、混凝土缺陷分类和程度划分混凝土的外观质量缺陷程度按下表确定名称现象严重缺陷一般缺陷麻面构件表面上呈现小凹占八、、砼表面露筋构建内钢筋未被混凝土包裹而外露纵向受力筋有露筋其它钢筋有露筋蜂窝混凝土表面缺少水泥砂浆而形成石子外露构件主要受力部位有蜂窝其它部位有少量蜂窝孔洞混凝土孔隙深度和长度均超过保护层厚度构件主要受力部位有孔洞其它部位有少量孔洞夹渣混凝土中有杂物且深度超过保护层厚度构件主要受力部位有夹渣其它部位有少量夹渣疏松混凝土中局部不密实构件主要受力部位有疏松其它部位有少量疏松裂缝缝隙从混凝土表面延伸至混凝土内部构件主要受力部位有影响结果性能或使用功能的裂缝其它部位有少量...
