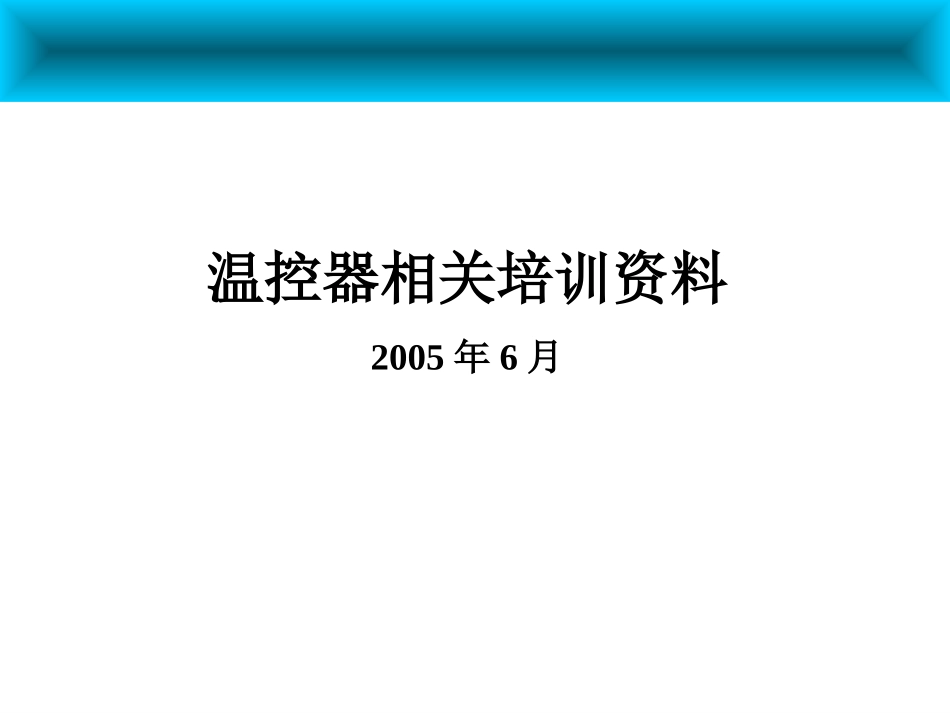

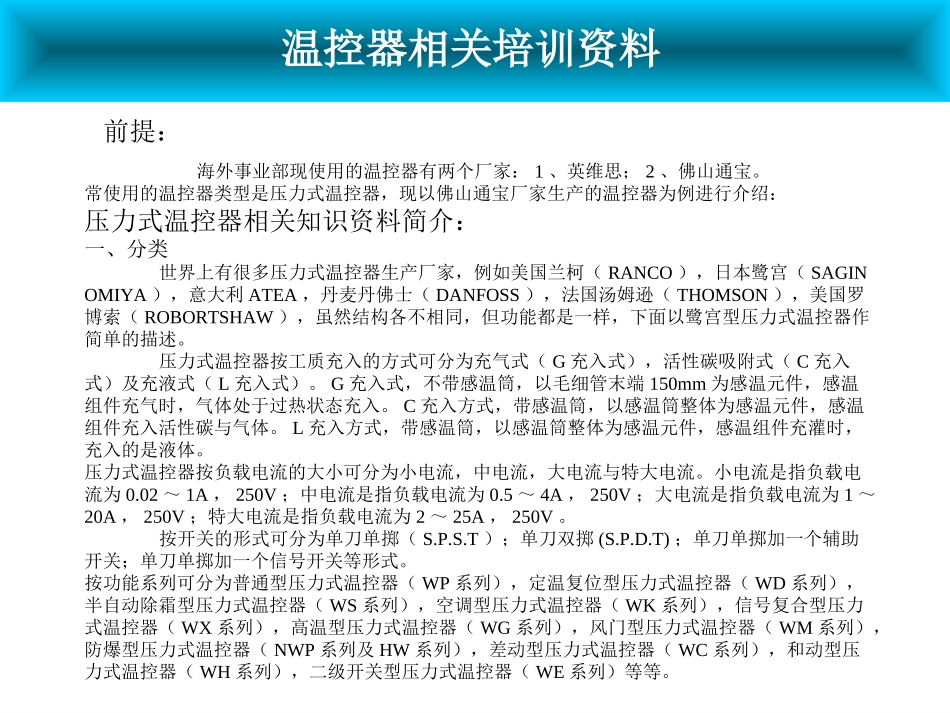

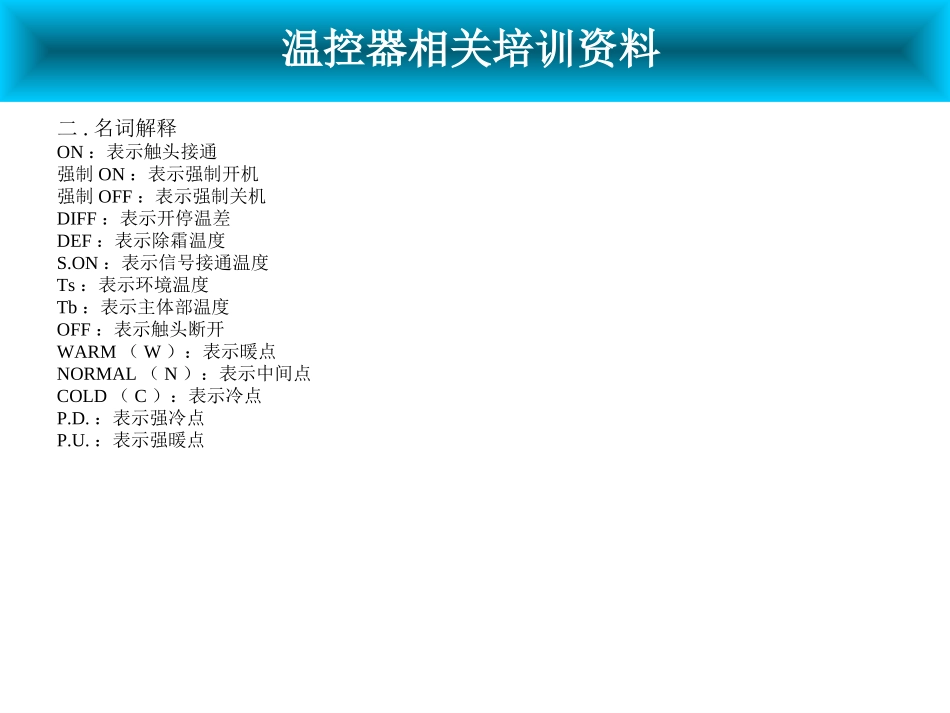

温控器相关培训资料2005年6月温控器相关培训资料前提：海外事业部现使用的温控器有两个厂家：1、英维思；2、佛山通宝。常使用的温控器类型是压力式温控器，现以佛山通宝厂家生产的温控器为例进行介绍：压力式温控器相关知识资料简介：一、分类世界上有很多压力式温控器生产厂家，例如美国兰柯（RANCO），日本鹭宫（SAGINOMIYA），意大利ATEA，丹麦丹佛士（DANFOSS），法国汤姆逊（THOMSON），美国罗博索（ROBORTSHAW），虽然结构各不相同，但功能都是一样，下面以鹭宫型压力式温控器作简单的描述。压力式温控器按工质充入的方式可分为充气式（G充入式），活性碳吸附式（C充入式）及充液式（L充入式）。G充入式，不带感温筒，以毛细管末端150mm为感温元件，感温组件充气时，气体处于过热状态充入。C充入方式，带感温筒，以感温筒整体为感温元件，感温组件充入活性碳与气体。L充入方式，带感温筒，以感温筒整体为感温元件，感温组件充灌时，充入的是液体。压力式温控器按负载电流的大小可分为小电流，中电流，大电流与特大电流。小电流是指负载电流为0.02～1A，250V；中电流是指负载电流为0.5～4A，250V；大电流是指负载电流为1～20A，250V；特大电流是指负载电流为2～25A，250V。按开关的形式可分为单刀单掷（S.P.S.T）；单刀双掷(S.P.D.T)；单刀单掷加一个辅助开关；单刀单掷加一个信号开关等形式。按功能系列可分为普通型压力式温控器（WP系列），定温复位型压力式温控器（WD系列），半自动除霜型压力式温控器（WS系列），空调型压力式温控器（WK系列），信号复合型压力式温控器（WX系列），高温型压力式温控器（WG系列），风门型压力式温控器（WM系列），防爆型压力式温控器（NWP系列及HW系列），差动型压力式温控器（WC系列），和动型压力式温控器（WH系列），二级开关型压力式温控器（WE系列）等等。二.名词解释ON：表示触头接通强制ON：表示强制开机强制OFF：表示强制关机DIFF：表示开停温差DEF：表示除霜温度S.ON：表示信号接通温度Ts：表示环境温度Tb：表示主体部温度OFF：表示触头断开WARM（W）：表示暖点NORMAL（N）：表示中间点COLD（C）：表示冷点P.D.：表示强冷点P.U.：表示强暖点温控器相关培训资料三.型号的制定方法型号的表示方法一般为W□F□□-□□□-□□□□---┆┆┆┆┆┆┆┆┆┆┆┆附加部分┆┆┆┆┆┆┆┆┆┆┆-------表示接地片形式，用0—9表示┆┆┆┆┆┆┆┆┆┆---------表示接线端子形式，用0—9表示┆┆┆┆┆┆┆┆┆-----表示衍生型号设计顺序号，用0—9表示┆┆┆┆┆┆┆┆-----------------------表示毛细管长度，用0—9表示┆┆┆┆┆┆┆----------------------------表示调节轴形式，用0—9表示┆┆┆┆┆┆-----------------------------表示安装支架形式，用0—9表示┆┆┆┆┆------------------------------------表示改进设计号，用A—Z表示┆┆┆┆----------------------------------------------------------表示触头断开温度┆┆┆--------表示触头断开温度在0℃以下时用F表示，0℃以上时不表示┆┆---------------------------------------表示系列产品，用P，D，X，S等表示┆---------------------------------------------------------------表示压力式温控器产品例如WDF31U-923-037R表示定温复位型WD系列产品，冷点断开温度为-31℃，R表示加电阻产品。温控器相关培训资料四.结构原理压力式温控器可分为三部分，即感温组件，开关盒组件和主体组件。感温组件的作用是将感温部的温度变化由工质的作用转化为系统内的压力变化，再通过波纹管将压力变化转化为具有一定位移的推力变化。开关盒组件的作用是在外界位移的作用下使触点断开或接通，从而控制电器的开停。主体组件的作用是将感温组件的力进行平衡，位移放大，产生推动开关盒组件的力和位移，获得不同的温度特性。可以定义压力式温控器为：将感温部温度变化转变为封闭系统内压力变化，再通过一定机构推动开关通断的一种温度控制器。对于G充入压力式温控器，感温组件所充工质与制冷循环所用工质相近，在常压低温下为液体，较高温度时为气体，我公司采用的有R134a,R142b,R...
