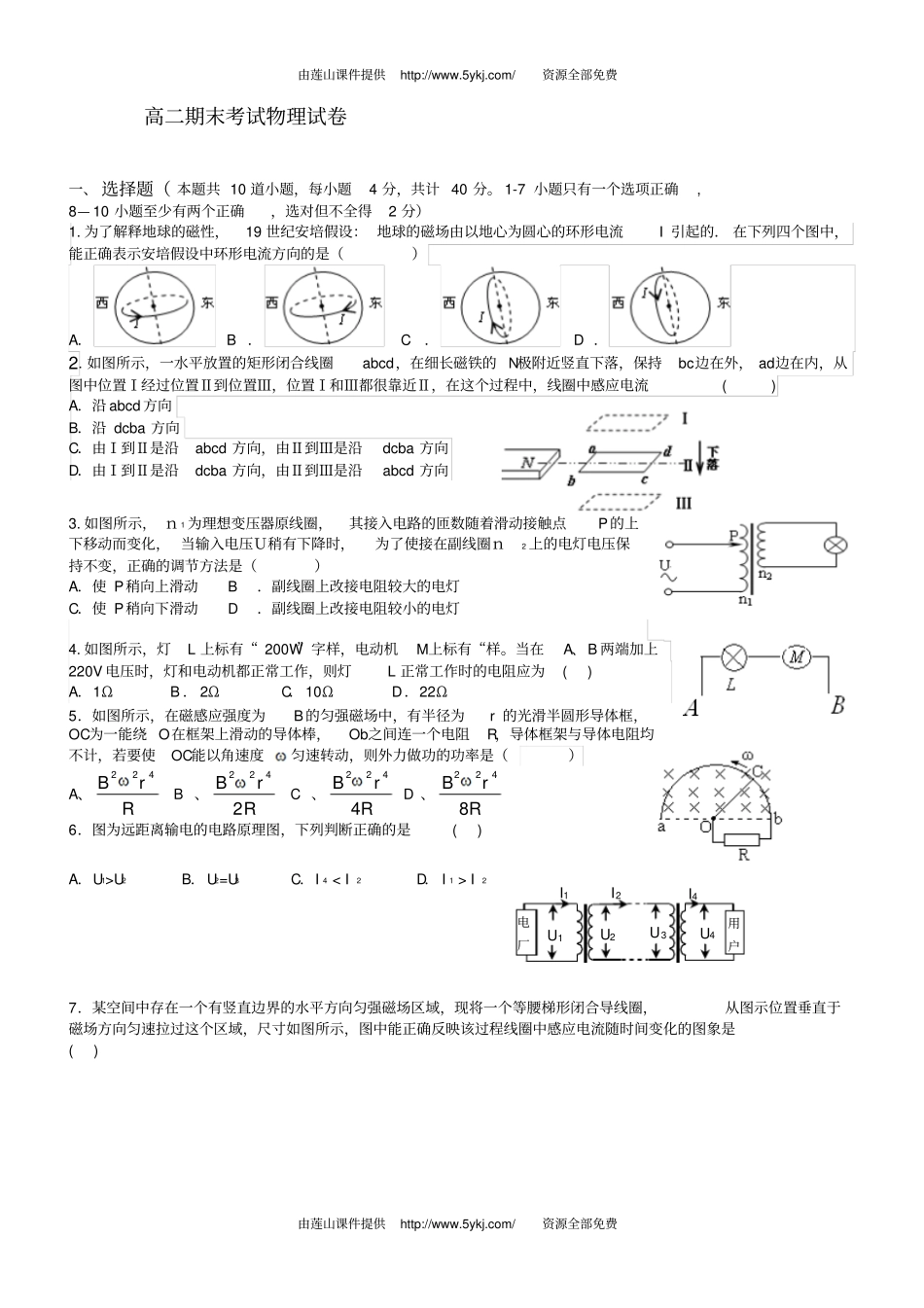

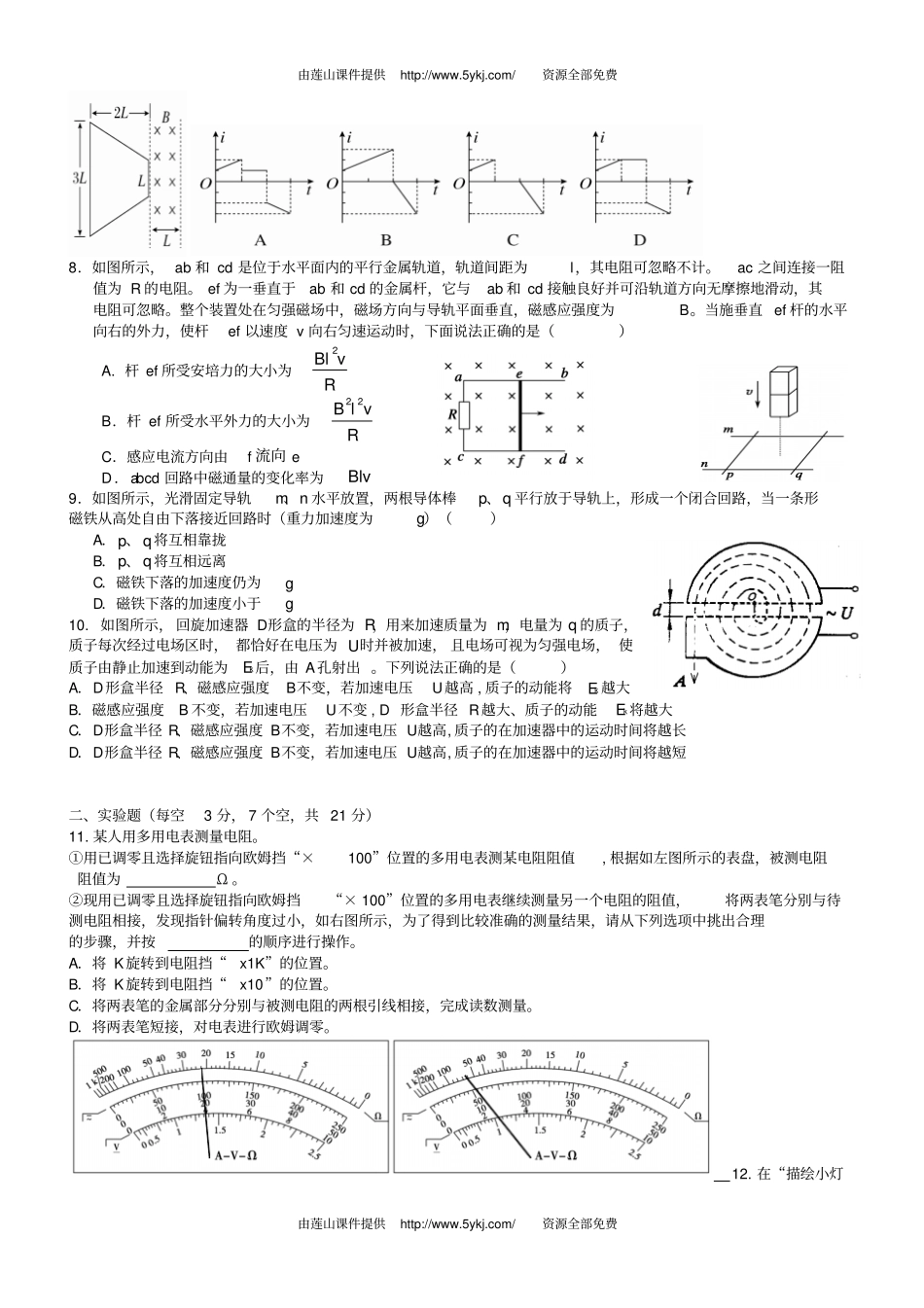

由莲山课件提供http://www.5ykj.com/ 资源全部免费由莲山课件提供http://www.5ykj.com/ 资源全部免费U1U2U3U4I1I2电厂用户I4高二期末考试物理试卷一、 选择题（ 本题共 10 道小题，每小题4 分，共计 40 分。 1-7 小题只有一个选项正确, 8— 10 小题至少有两个正确，选对但不全得2 分）1. 为了解释地球的磁性，19 世纪安培假设： 地球的磁场由以地心为圆心的环形电流I 引起的． 在下列四个图中，能正确表示安培假设中环形电流方向的是（）A． B ． C． D ．2. 如图所示，一水平放置的矩形闭合线圈abcd，在细长磁铁的 N极附近竖直下落，保持bc边在外， ad边在内，从图中位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ，在这个过程中，线圈中感应电流( ) A．沿 abcd 方向B．沿 dcba 方向C．由Ⅰ到Ⅱ是沿abcd 方向，由Ⅱ到Ⅲ是沿dcba 方向D．由Ⅰ到Ⅱ是沿dcba 方向，由Ⅱ到Ⅲ是沿abcd 方向3. 如图所示， ｎ 1 为理想变压器原线圈，其接入电路的匝数随着滑动接触点P的上下移动而变化， 当输入电压Ｕ稍有下降时，为了使接在副线圈ｎ2 上的电灯电压保持不变，正确的调节方法是（）A．使 P稍向上滑动 B．副线圈上改接电阻较大的电灯C．使 P稍向下滑动 D．副线圈上改接电阻较小的电灯4. 如图所示，灯L 上标有“ 200W”字样，电动机M上标有“样。当在A、B 两端加上220V 电压时，灯和电动机都正常工作，则灯L 正常工作时的电阻应为( ) A．1Ω B ． 2ΩC．10Ω D．22Ω5．如图所示，在磁感应强度为B的匀强磁场中，有半径为r 的光滑半圆形导体框，OC为一能绕 O在框架上滑动的导体棒，Ob之间连一个电阻R，导体框架与导体电阻均不计，若要使OC能以角速度匀速转动，则外力做功的功率是（）A、RrB422 B 、RrB2422 C 、RrB4422 D 、RrB84226．图为远距离输电的电路原理图，下列判断正确的是( )A．U1>U2 B．U2=U3 C．I 4 < I2 D． I 1 > I27．某空间中存在一个有竖直边界的水平方向匀强磁场区域，现将一个等腰梯形闭合导线圈，从图示位置垂直于磁场方向匀速拉过这个区域，尺寸如图所示，图中能正确反映该过程线圈中感应电流随时间变化的图象是( ) 由莲山课件提供http://www.5ykj.com/ 资源全部免费由莲山课件提供http://www.5ykj.com/ 资源全部免费8．如图所示， ab 和 cd 是位于水平面内的平行金属轨道，轨道间距为l，其电阻可忽略不计。ac 之间连接一阻值为 R 的电阻...
