物料提升机安装及拆除方案说明

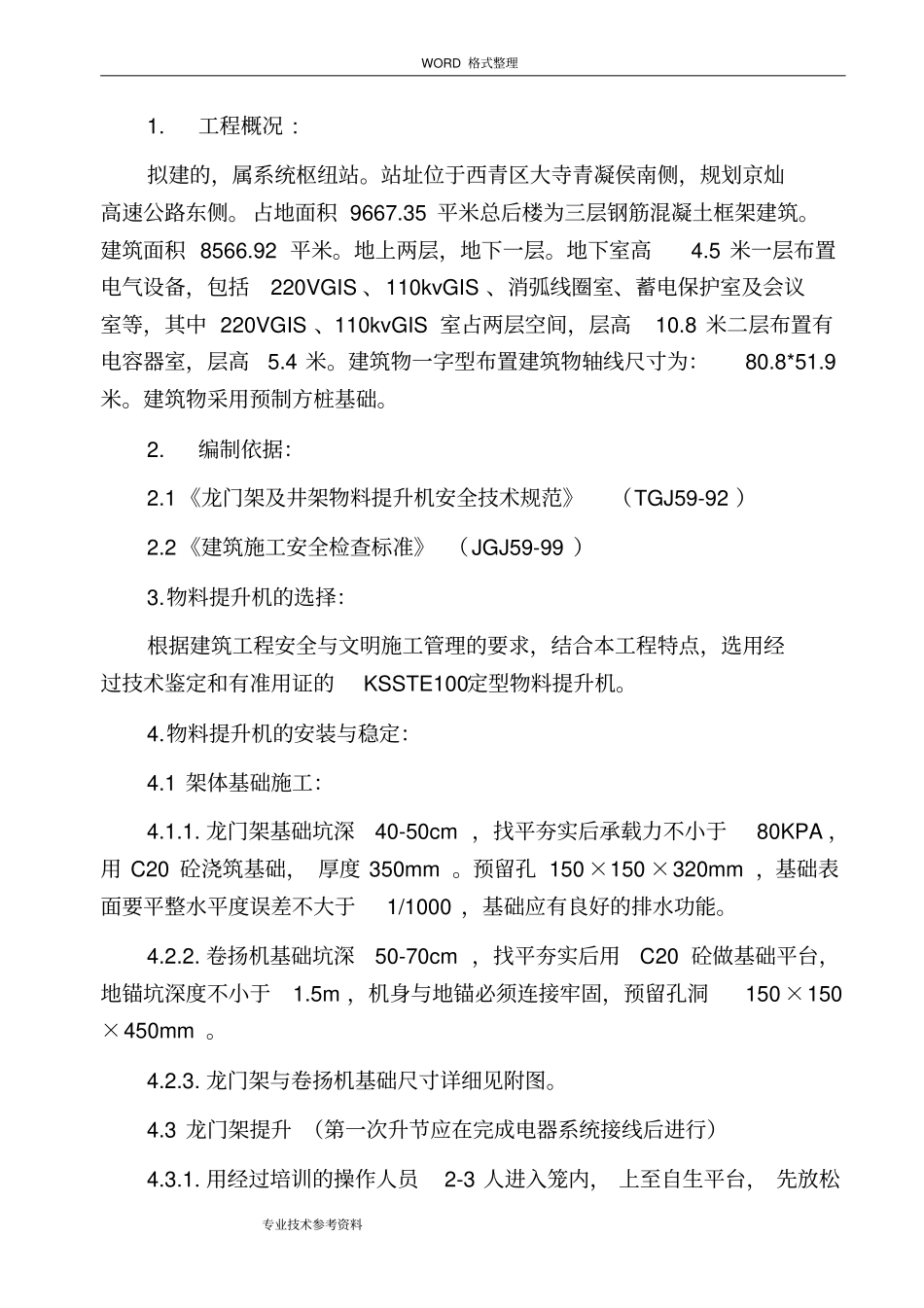

WORD 格式整理专业技术参考资料1.工程概况 : 拟建的，属系统枢纽站。站址位于西青区大寺青凝侯南侧，规划京灿高速公路东侧。占地面积 9667.35 平米总后楼为三层钢筋混凝土框架建筑。建筑面积 8566.92 平米。地上两层，地下一层。地下室高4.5 米一层布置电气设备，包括220VGIS 、110kvGIS 、消弧线圈室、蓄电保护室及会议室等，其中 220VGIS 、110kvGIS 室占两层空间，层高10.8 米二层布置有电容器室，层高5.4 米。建筑物一字型布置建筑物轴线尺寸为：80.8*51.9米。建筑物采用预制方桩基础。2.编制依据：2.1 《龙门架及井架物料提升机安全技术规范》（TGJ59-92 ）2.2 《建筑施工安全检查标准》 （JGJ59-99 ）3.物料提升机的选择：根据建筑工程安全与文明施工管理的要求，结合本工程特点，选用经过技术鉴定和有准用证的KSSTE100定型物料提升机。4.物料提升机的安装与稳定：4.1 架体基础施工：4.1.1. 龙门架基础坑深40-50cm ，找平夯实后承载力不小于80KPA ，用 C20 砼浇筑基础， 厚度 350mm 。预留孔 150 ×150 ×320mm ，基础表面要平整水平度误差不大于1/1000 ，基础应有良好的排水功能。4.2.2. 卷扬机基础坑深50-70cm ，找平夯实后用C20 砼做基础平台，地锚坑深度不小于1.5m ，机身与地锚必须连接牢固，预留孔洞150 ×150×450mm 。4.2.3. 龙门架与卷扬机基础尺寸详细见附图。4.3 龙门架提升 （第一次升节应在完成电器系统接线后进行）4.3.1. 用经过培训的操作人员2-3 人进入笼内， 上至自生平台， 先放松WORD 格式整理专业技术参考资料钢丝绳用自升吊臂将左轮系支座I 与标准节用 16×55mm 螺栓紧固牢固，挂好吊钩后，平台的操作者在将紧固好的标准节吊进自升平台与左立柱安装牢固。用同样工艺组装好右立柱。4.3.2. 再轮系支柱 I 和轮系支座 II 之间按上支撑杆， 调整好立柱导块与平台滑轮的间隙为3-5mm ，安装好钢丝绳，操作人员离开自升平台及吊笼后，接通电源。此时吊笼即可上升，将自升平台送上一层，吊笼停稳后操作人员方可打开笼门进入上至自升平台再次升节。4.3.3. 升节完成后，再进行停层座的安装，先将吊笼升到预定高度上打开吊笼门操作人员进入笼内，将停层座安装牢固。4.3.4. 架体安装到所需高度安装外围护栏和防护门，接通楼层信号超载保护装置和上限位开关，并进行调试。为保证坠落器的正确动作，必须保证各标准节抱管在同一直线上。4.3.5. 每次升节完毕后，应重新进...
