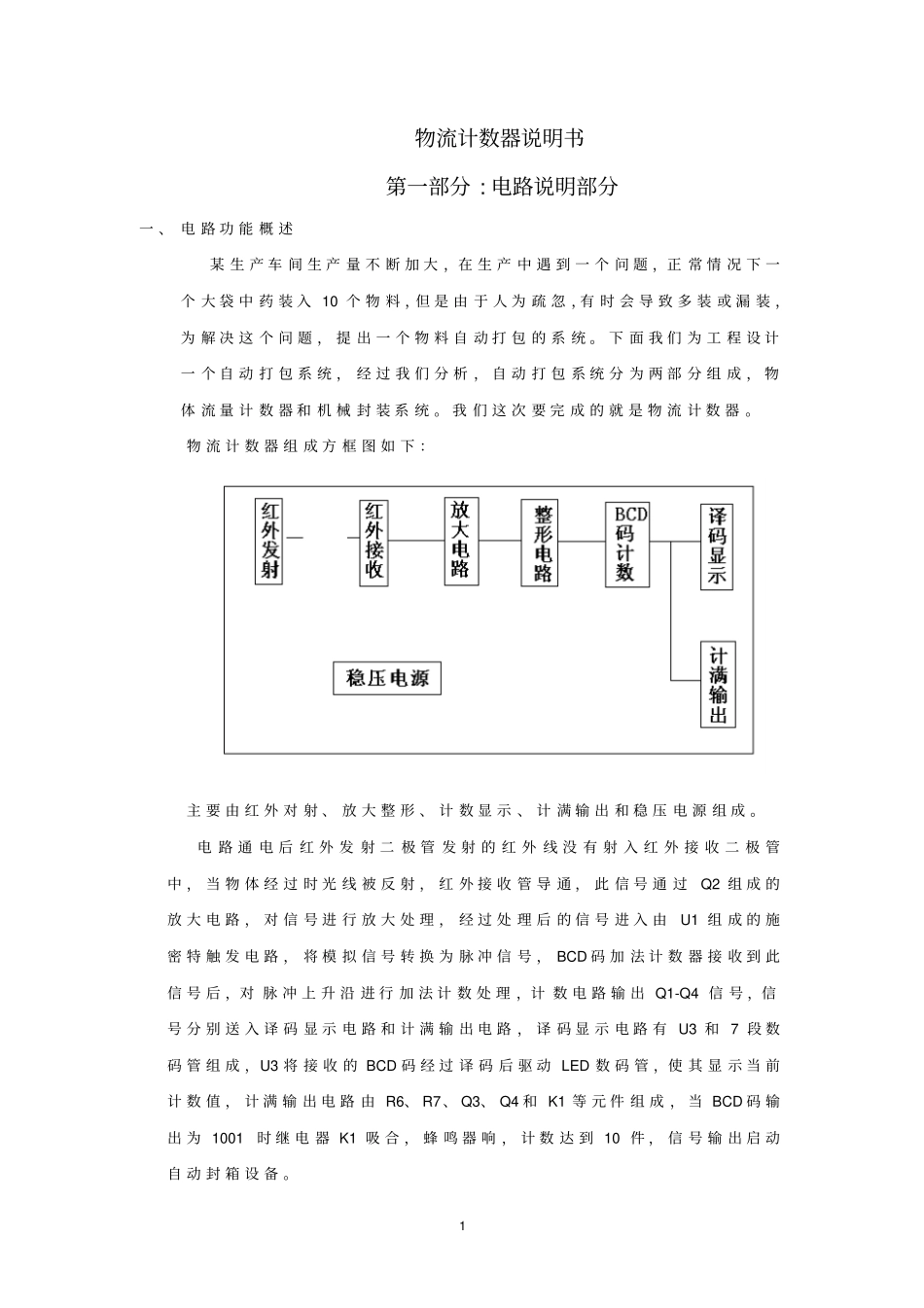

1 物流计数器说明书第一部分 : 电路说明部分一 、 电 路 功 能 概 述某 生 产 车 间 生 产 量 不 断 加 大 ，在 生 产 中 遇 到 一 个 问 题 ，正 常 情 况 下 一个 大 袋 中 药 装 入 10 个 物 料 ，但 是 由 于 人 为 疏 忽 ，有 时 会 导 致 多 装 或 漏 装 ，为 解 决 这 个 问 题 ， 提 出 一 个 物 料 自 动 打 包 的 系 统 。 下 面 我 们 为 工 程 设 计一 个 自 动 打 包 系 统 ， 经 过 我 们 分 析 ， 自 动 打 包 系 统 分 为 两 部 分 组 成 ， 物体 流 量 计 数 器 和 机 械 封 装 系 统 。 我 们 这 次 要 完 成 的 就 是 物 流 计 数 器 。物 流 计 数 器 组 成 方 框 图 如 下 ：主 要 由 红 外 对 射 、 放 大 整 形 、 计 数 显 示 、 计 满 输 出 和 稳 压 电 源 组 成 。电 路 通 电 后 红 外 发 射 二 极 管 发 射 的 红 外 线 没 有 射 入 红 外 接 收 二 极 管中 ， 当 物 体 经 过 时 光 线 被 反 射 ， 红 外 接 收 管 导 通 ， 此 信 号 通 过Q2 组 成 的放 大 电 路 ， 对 信 号 进 行 放 大 处 理 ， 经 过 处 理 后 的 信 号 进 入 由U1 组 成 的 施密 特 触 发 电 路 ， 将 模 拟 信 号 转 换 为 脉 冲 信 号 ， BCD 码 加 法 计 数 器 接 收 到 此信 号 后 ，对 脉 冲 上 升 沿 进 行 加 法 计 数 处 理 ，计 数 电 路 输 出 Q1-Q4 信 号 ，信号 分 别 送 入 译 码 显 示 电 路 和 计 满 输 出 电 路 ， 译 码 显 示 电 路 有 U3 和 7 段 数码 管 组 成 ，U3 将 接 收 的 BCD 码 经 过 译 码 后 驱 动 LED 数 码 管 ，使 其 显 示 当 前计 数 值 ， 计 满 输 出 电 路 由 R6、 R7、 Q3、 Q4 和 K1 等 元 件 组 成 ， 当 BCD 码 输出 为 1001时 继 电 器 K1 吸 合 ， 蜂 鸣 器 响 ， 计 数 达 到 10 件 ， 信 号 输 出 启 动自 动 封 箱 设 备 。2 稳 压 电 路 主 要 由 整 流 滤 波 电 路 和 串 联 稳 压 ...
