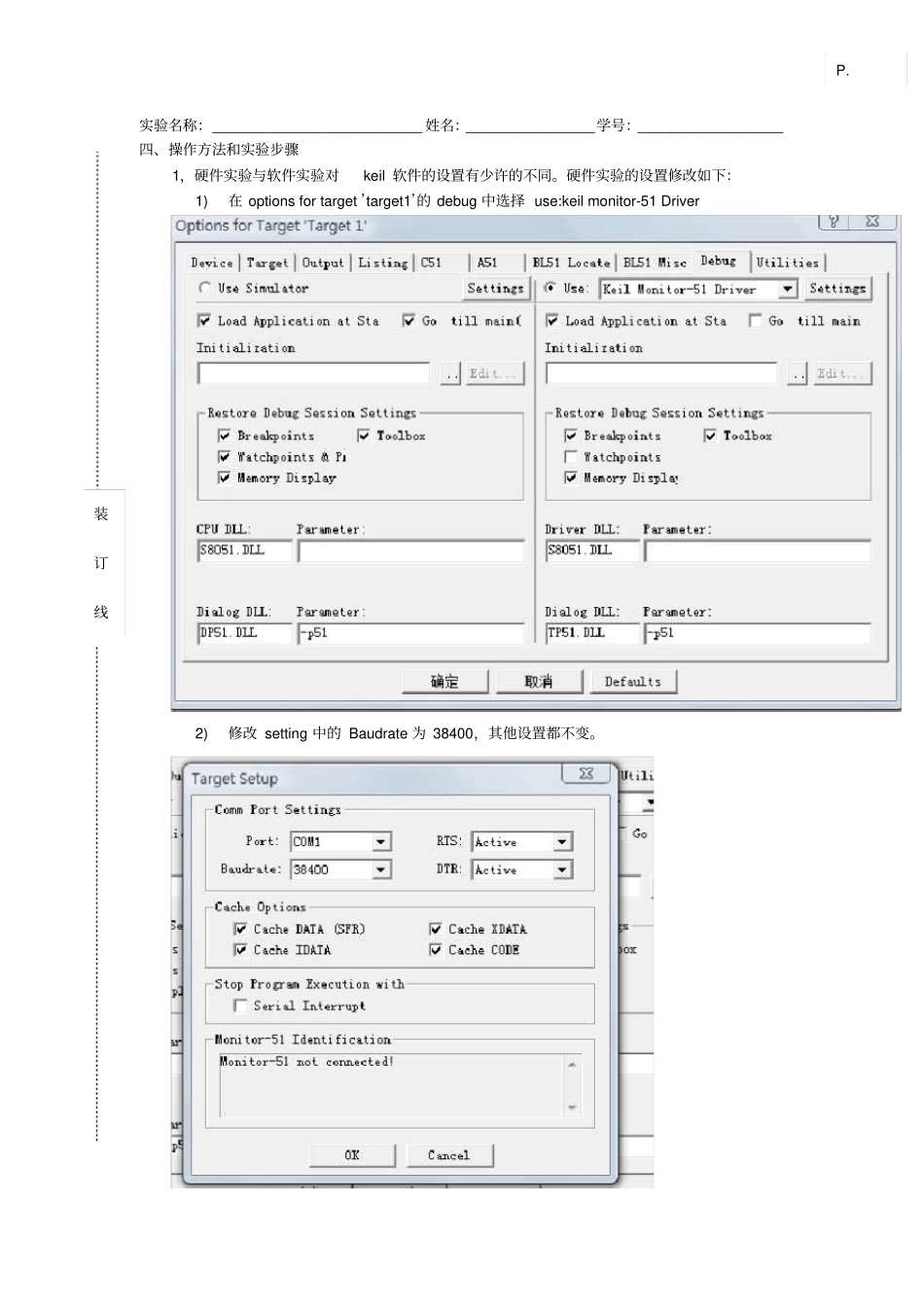

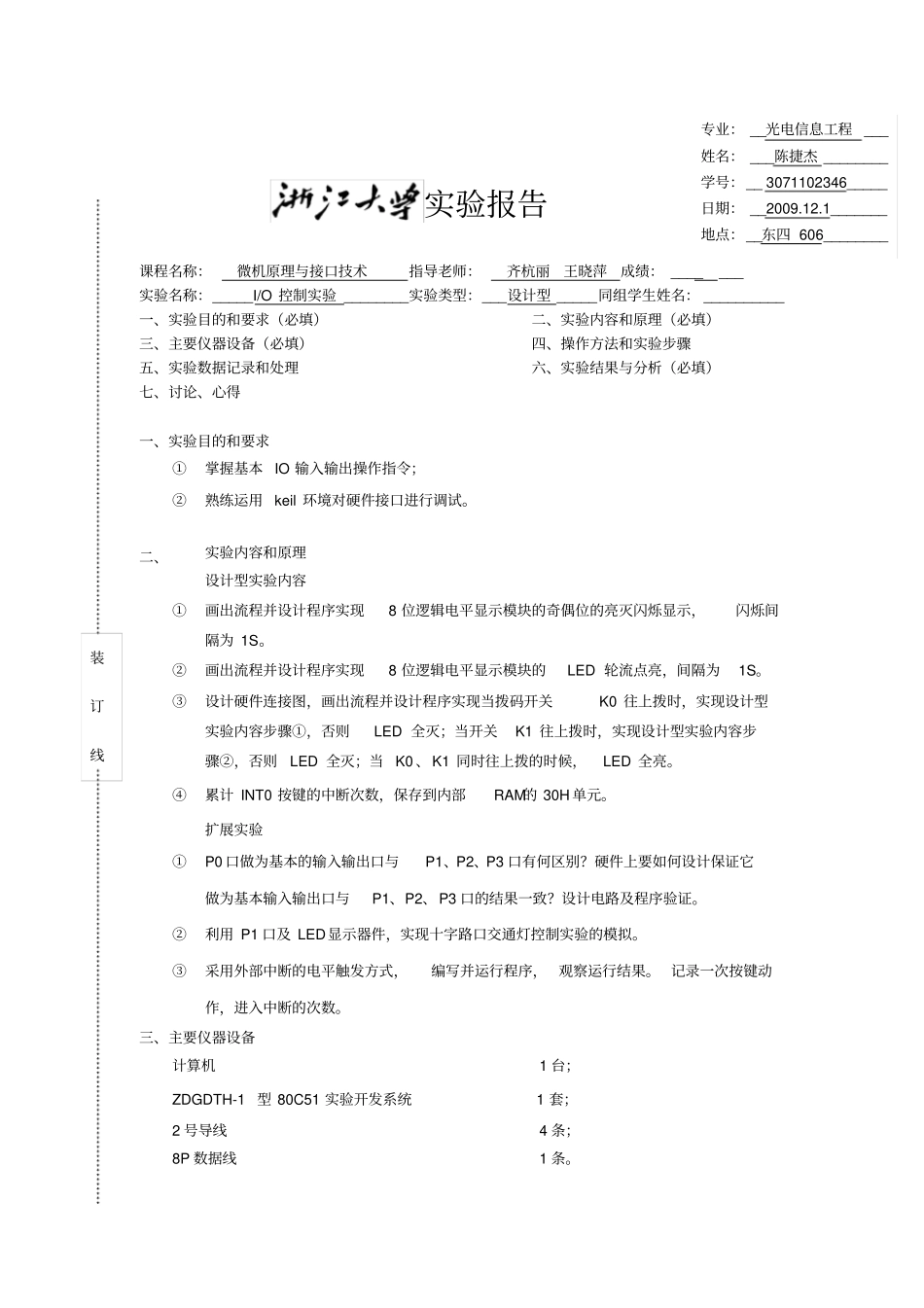

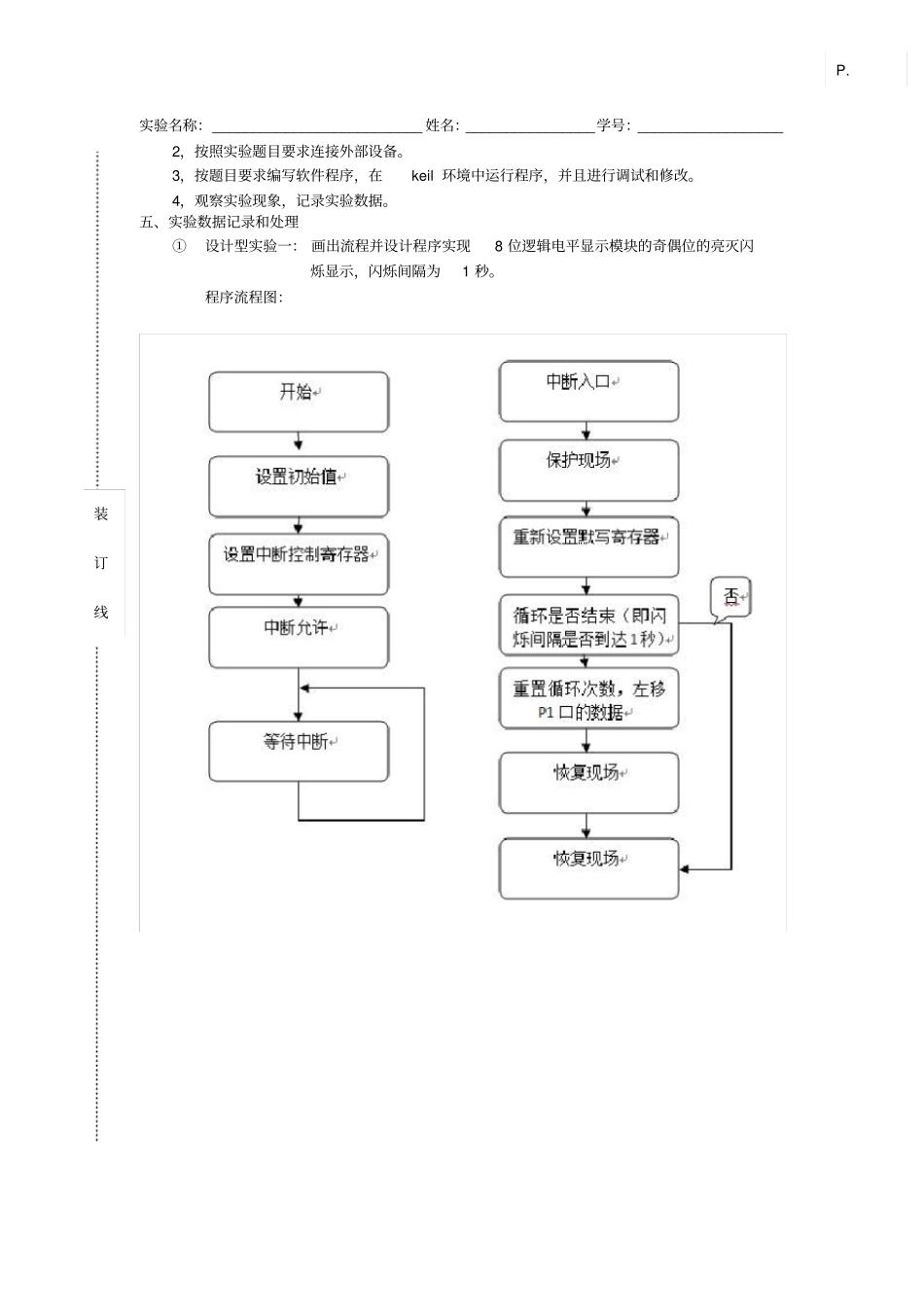

实验报告课程名称：微机原理与接口技术指导老师：齐杭丽王晓萍成绩： ____ ___ 实验名称：_____I/O 控制实验 ________实验类型：___设计型 _____同组学生姓名： __________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求①掌握基本 IO 输入输出操作指令；②熟练运用 keil 环境对硬件接口进行调试。二、实验内容和原理设计型实验内容①画出流程并设计程序实现8 位逻辑电平显示模块的奇偶位的亮灭闪烁显示，闪烁间隔为 1S。②画出流程并设计程序实现8 位逻辑电平显示模块的LED 轮流点亮，间隔为1S。③设计硬件连接图，画出流程并设计程序实现当拨码开关K0 往上拨时，实现设计型实验内容步骤①，否则LED 全灭；当开关K1 往上拨时，实现设计型实验内容步骤②，否则LED 全灭；当 K0 、K1 同时往上拨的时候，LED 全亮。④累计 INT0 按键的中断次数，保存到内部RAM的 30H 单元。扩展实验①P0 口做为基本的输入输出口与P1、P2、P3 口有何区别？硬件上要如何设计保证它做为基本输入输出口与P1、P2、P3 口的结果一致？设计电路及程序验证。②利用 P1 口及 LED显示器件，实现十字路口交通灯控制实验的模拟。③采用外部中断的电平触发方式，编写并运行程序， 观察运行结果。 记录一次按键动作，进入中断的次数。三、主要仪器设备计算机1 台；ZDGDTH-1型 80C51 实验开发系统1 套；2 号导线4 条；8P 数据线1 条。专业： __光电信息工程 ___ 姓名： ___陈捷杰 ________ 学号：__ 3071102346_____ 日期： __2009.12.1_______ 地点：__东四 606________ 装订线实验名称：__________________________ 姓名：________________学号：__________________ 四、操作方法和实验步骤1，硬件实验与软件实验对keil 软件的设置有少许的不同。硬件实验的设置修改如下：1)在 options for target ’target1’的 debug 中选择 use:keil monitor-51 Driver 2)修改 setting 中的 Baudrate 为 38400，其他设置都不变。装订线P. 实验名称：__________________________ 姓名：________________学号：__________________ 2，按照实验题目要求连接外部设备。3，按题目要求编写软件程序，在keil 环境中运行程序，并且进行调试和修改。4，观察实验现象，记录实验...
