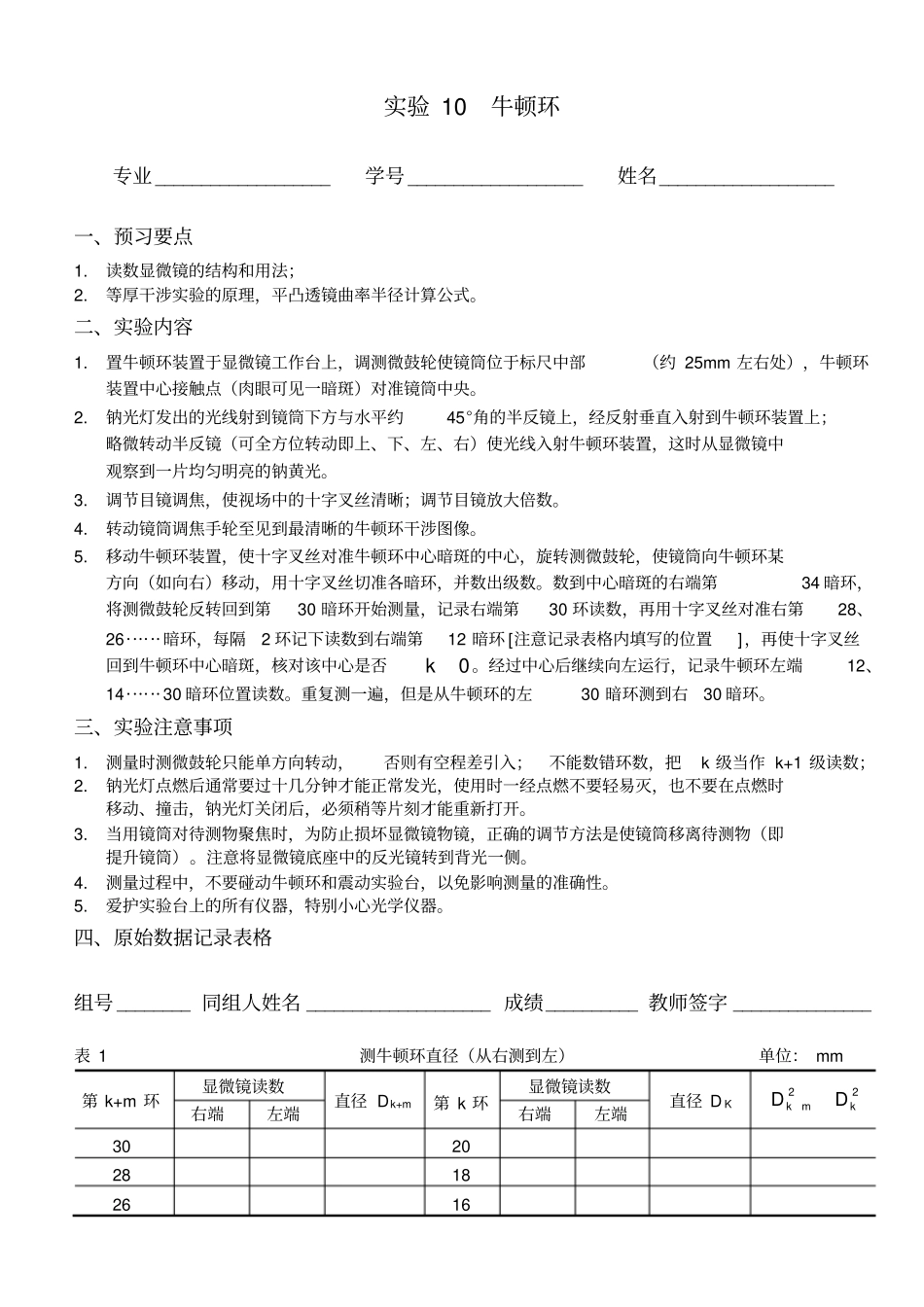

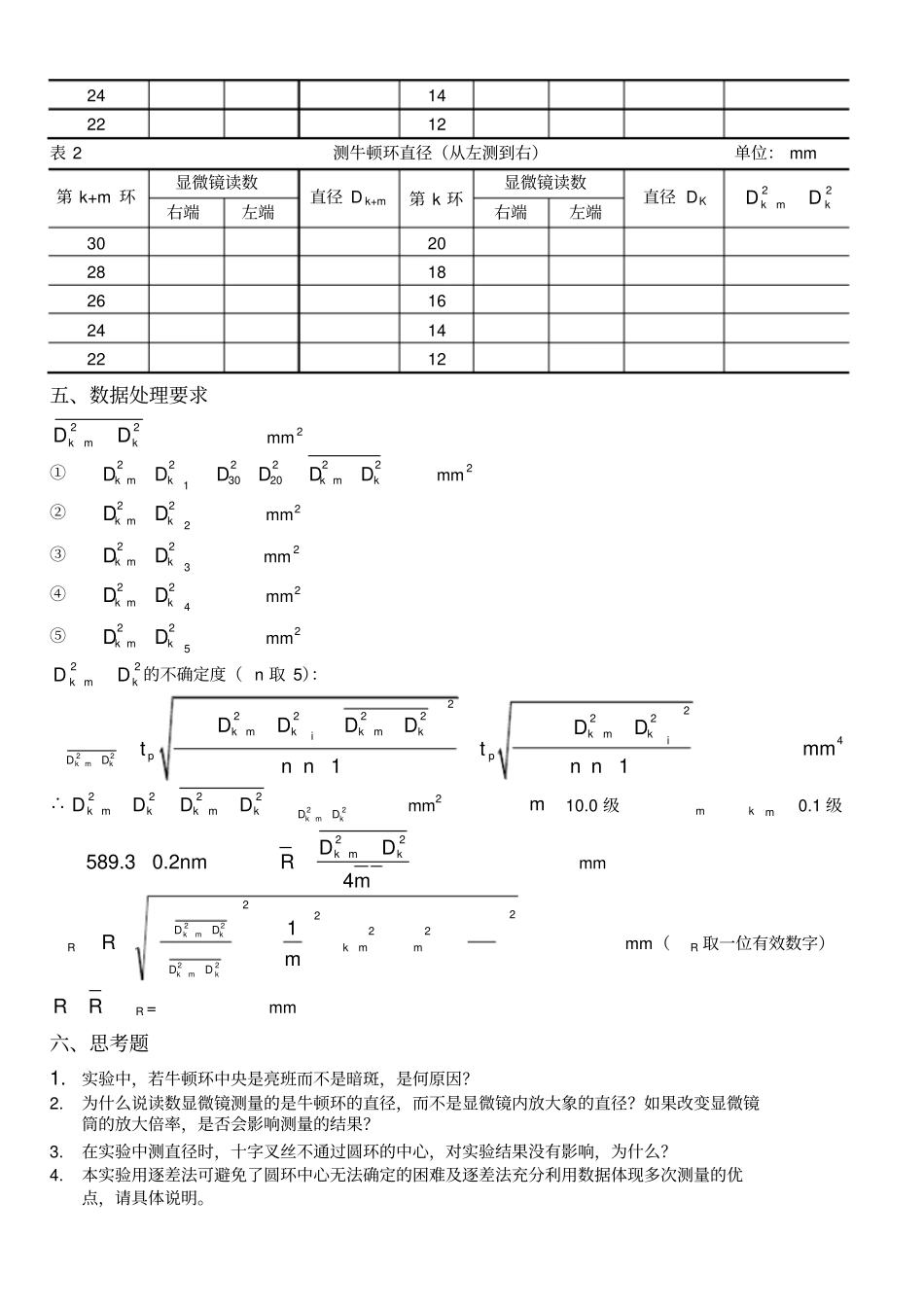

实验 10 牛顿环专业 ___________________学号 ___________________姓名___________________一、预习要点1.读数显微镜的结构和用法；2.等厚干涉实验的原理，平凸透镜曲率半径计算公式。二、实验内容1.置牛顿环装置于显微镜工作台上，调测微鼓轮使镜筒位于标尺中部（约 25mm 左右处），牛顿环装置中心接触点（肉眼可见一暗斑）对准镜筒中央。2.钠光灯发出的光线射到镜筒下方与水平约45°角的半反镜上，经反射垂直入射到牛顿环装置上；略微转动半反镜（可全方位转动即上、下、左、右）使光线入射牛顿环装置，这时从显微镜中观察到一片均匀明亮的钠黄光。3.调节目镜调焦，使视场中的十字叉丝清晰；调节目镜放大倍数。4.转动镜筒调焦手轮至见到最清晰的牛顿环干涉图像。5.移动牛顿环装置，使十字叉丝对准牛顿环中心暗斑的中心，旋转测微鼓轮，使镜筒向牛顿环某方向（如向右）移动，用十字叉丝切准各暗环，并数出级数。数到中心暗斑的右端第34 暗环，将测微鼓轮反转回到第30 暗环开始测量，记录右端第30 环读数，再用十字叉丝对准右第28、26······暗环，每隔2 环记下读数到右端第12 暗环 [注意记录表格内填写的位置]，再使十字叉丝回到牛顿环中心暗斑，核对该中心是否0k。经过中心后继续向左运行，记录牛顿环左端12、14······30 暗环位置读数。重复测一遍，但是从牛顿环的左30 暗环测到右30 暗环。三、实验注意事项1.测量时测微鼓轮只能单方向转动，否则有空程差引入；不能数错环数，把k 级当作 k+1 级读数；2.钠光灯点燃后通常要过十几分钟才能正常发光，使用时一经点燃不要轻易灭，也不要在点燃时移动、撞击，钠光灯关闭后，必须稍等片刻才能重新打开。3.当用镜筒对待测物聚焦时，为防止损坏显微镜物镜，正确的调节方法是使镜筒移离待测物（即提升镜筒）。注意将显微镜底座中的反光镜转到背光一侧。4.测量过程中，不要碰动牛顿环和震动实验台，以免影响测量的准确性。5.爱护实验台上的所有仪器，特别小心光学仪器。四、原始数据记录表格组号 ________ 同组人姓名 ____________________ 成绩__________ 教师签字 _______________ 表 1 测牛顿环直径（从右测到左）单位： mm 第 k+m 环显微镜读数直径 Dk+m第 k 环显微镜读数直径 D K22kmkDD右端左端右端左端30 20 28 18 26 16 24 14 22 12 表 2 测牛顿环直径（从左测到右）单位： mm 第 k+m 环显微镜读数直径 D k+m第 k 环显微镜读...
