牵引变电所课程设计,张新钰分析

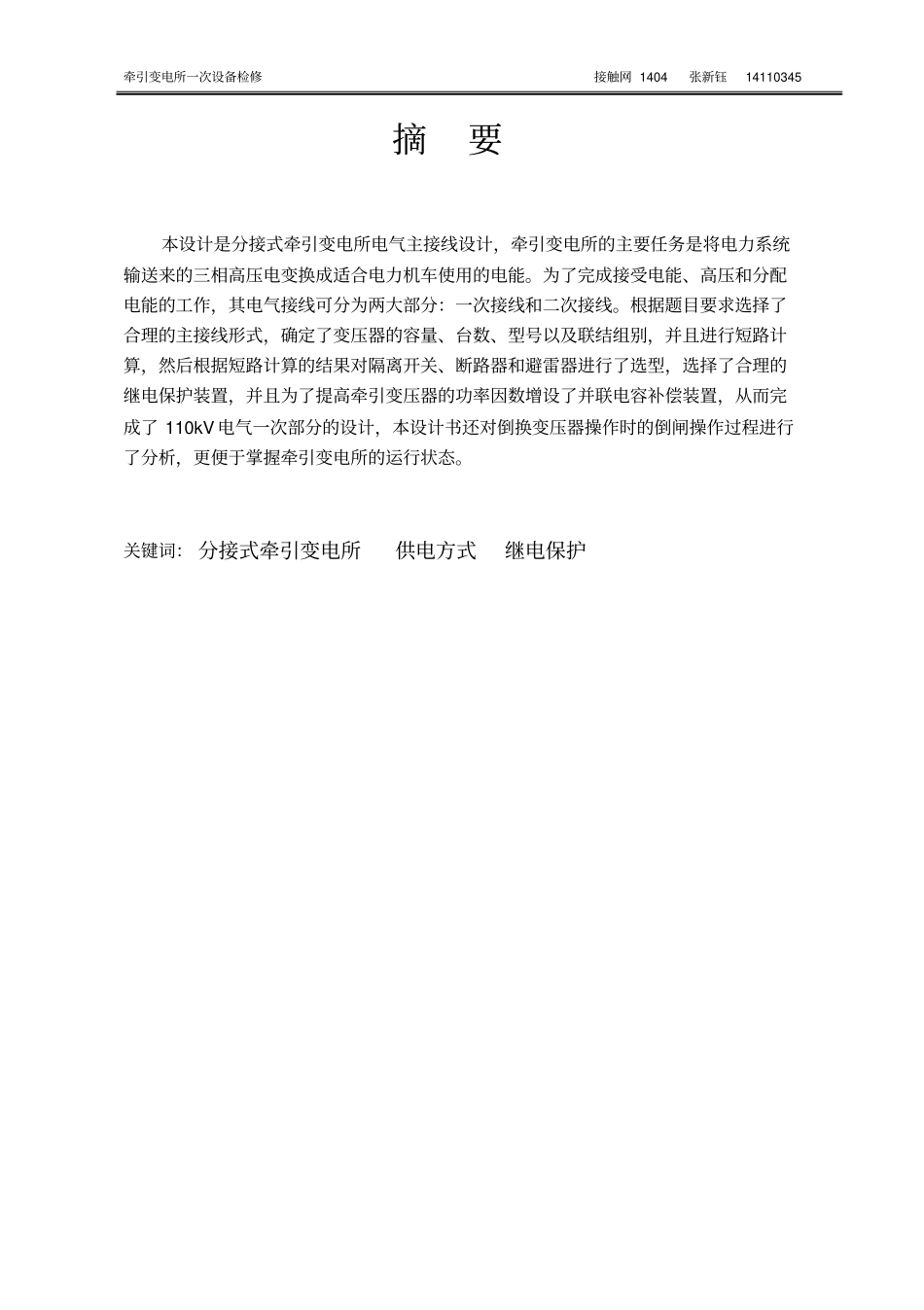

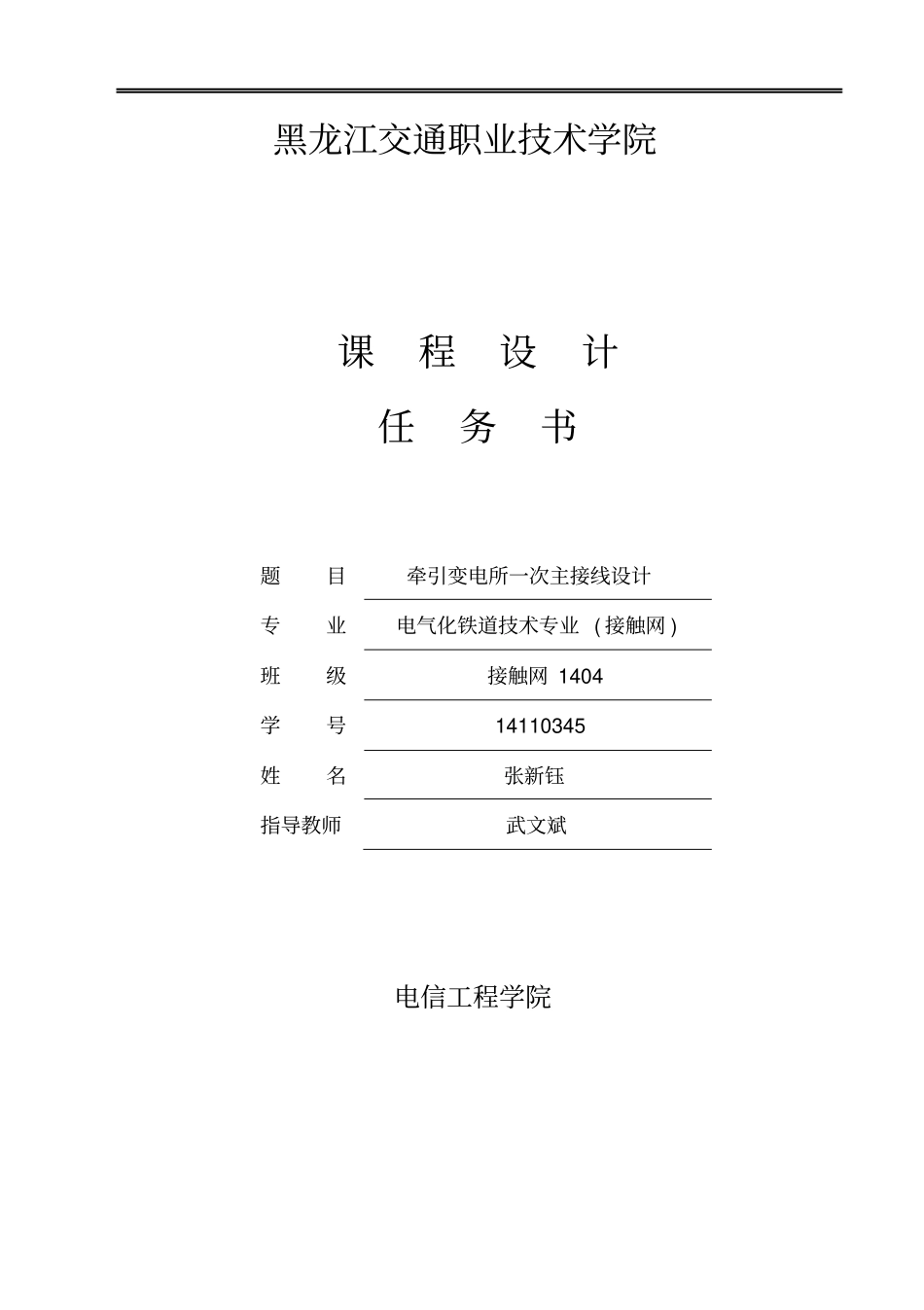

黑龙江交通职业技术学院课程设计任务书题目牵引变电所一次主接线设计专业电气化铁道技术专业 ( 接触网 ) 班级接触网 1404 学号14110345 姓名张新钰指导教师武文斌电信工程学院牵引变电所一次设备检修接触网 1404 张新钰14110345 摘要本设计是分接式牵引变电所电气主接线设计，牵引变电所的主要任务是将电力系统输送来的三相高压电变换成适合电力机车使用的电能。为了完成接受电能、高压和分配电能的工作，其电气接线可分为两大部分：一次接线和二次接线。根据题目要求选择了合理的主接线形式，确定了变压器的容量、台数、型号以及联结组别，并且进行短路计算，然后根据短路计算的结果对隔离开关、断路器和避雷器进行了选型，选择了合理的继电保护装置，并且为了提高牵引变压器的功率因数增设了并联电容补偿装置，从而完成了 110kV 电气一次部分的设计，本设计书还对倒换变压器操作时的倒闸操作过程进行了分析，更便于掌握牵引变电所的运行状态。关键词： 分接式牵引变电所供电方式继电保护牵引变电所一次设备检修接触网 1404 张新钰14110345 目录第 1 章设计任务 ................................................... 1 1.1 设计目的 ................................................... 1 1.2 设计要求................................................. 1 1.3 分析问题及解决方案......................................... 1 第 2 章牵引变压器容量计算和选型 ................................... 2 第 3 章主接线设计 ................................................. 3 3.1 电气主接线的设计原则....................................... 3 3.2 牵引变电所 110kV侧主接线设计 ............................... 3 3.3 电气主接线的设计要求...................... 错误！未定义书签。3.4 牵引变电所馈线侧主接线设计................................. 4 第 4 章短路计算 ................................................... 5 第 5 章主要一次设备的选择 ......................................... 7 第 6 章并联电容补偿 ............................................... 9 第7章变电所保护装置设备认知接地防护与避雷装置.....................................10 7.1接地防护与避雷装置................................................................
