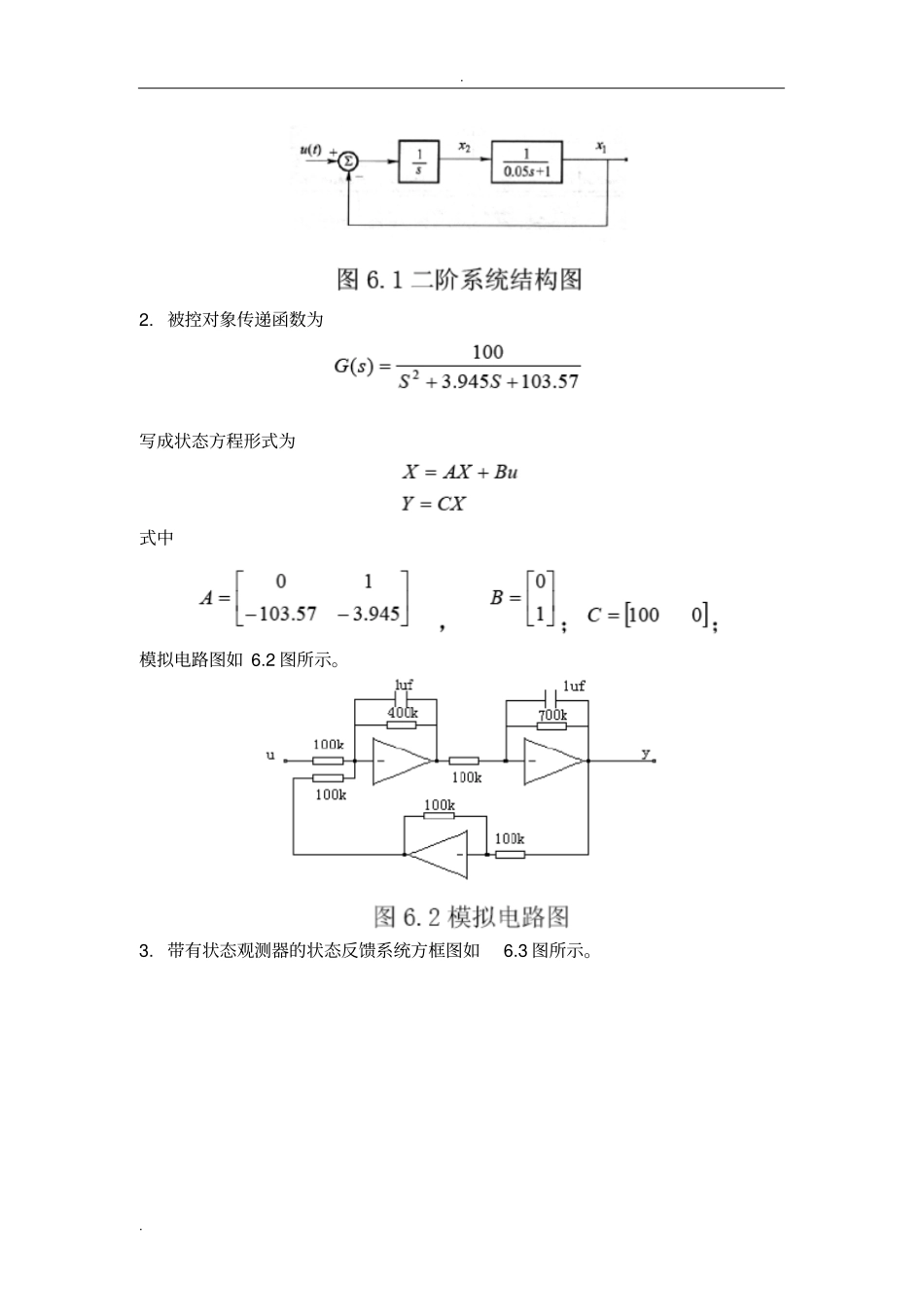

. . 实验七 状态反馈与状态观测器一、实验目的1. 掌握用状态反馈进行极点配置的方法。2. 了解带有状态观测器的状态反馈系统。二、实验原理1. 闭环系统的动态性能与系统的特征根密切相关,在状态空间的分析中可利用状态反馈来配置系统的闭环极点。这种校正手段能提供更多的校正信息,在形成最优控制率、 抑制或消除扰动影响、 实现系统解耦等方面获得广泛应用。在改善与提高系统性能时不增加系统零、极点,所以不改变系统阶数,实现方便。2. 已知线形定常系统的状态方程为xAxBuycx为了实现状态反馈, 需要状态变量的测量值,而在工程中,并不是状态变量都能测量到,而一般只有输出可测,因此希望利用系统的输入输出量构成对系统状态变量的估计。解决的方法是用计算机构成一个与实际系统具有同样动态方程的模拟系统,用模拟系统的状态向量?( )x t 作为系统状态向量( )x t 的估值。状态观测器的状态和原系统的状态之间存在着误差,而引起误差的原因之一是无法使状态观测器的初态等于原系统的初态。引进输出误差?( )( )y ty t 的反馈是为了使状态估计误差尽可能快地衰减到零。状态估计的误差方程为误差衰减速度,取决于矩阵(A-HC)的特征值。3. 若系统是可控可观的, 则可按极点配置的需要选择反馈增益阵k,然后按观测器的动态要求选择 H,H的选择并不影响配置好的闭环传递函数的极点。因此系统的极点配置和观测器的设计可分开进行,这个原理称为分离定理。三、实验内容1. 设控制系统如 6.1 图所示,要求设计状态反馈阵K,使动态性能指标满足超调量%5% ,峰值时间0.5pts。. . 2. 被控对象传递函数为写成状态方程形式为式中模拟电路图如 6.2 图所示。3. 带有状态观测器的状态反馈系统方框图如6.3 图所示。. . 四、实验结果1、图 6.1 系统状态空间表达式112220 20010110xxuxxyx设计状态反馈矩阵5.910.9k加入状态反馈的系统结构图2、对给定系统配置状态观测器状态反馈阵 K 与状态观测阵 H均由计算机给出,系统模拟运算电路图如下:1s10.051s-10.9 5.9 x1 x2 U(t) _ . . 输入阶跃信号,系统仿真结果如下:( 图 1、3 未加状态观测,图2、4 加状态观测) 数字仿真结果:不加状态观测器图 1 . . 加状态观测器图 2 半实物仿真结果:. . 图 3 图 4 . . 结论:从实验的波形能够看出, 系统增加状态观测器后, 可以减小超调量和调节时间,另外系统的振荡性降低,更加平稳。3 改变观测极...
