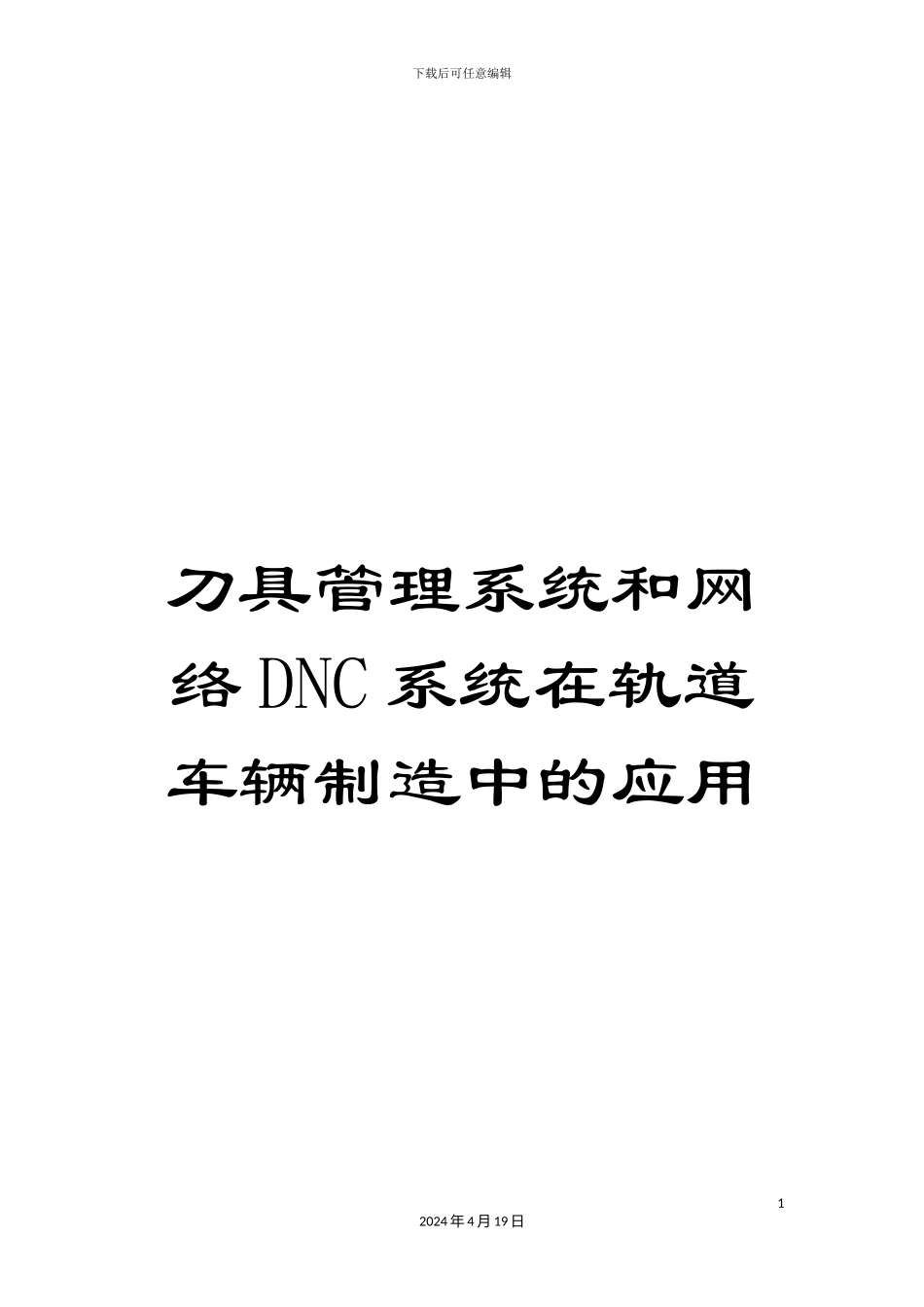

刀具管理系统和网络DNC系统在轨道车辆制造中的应用

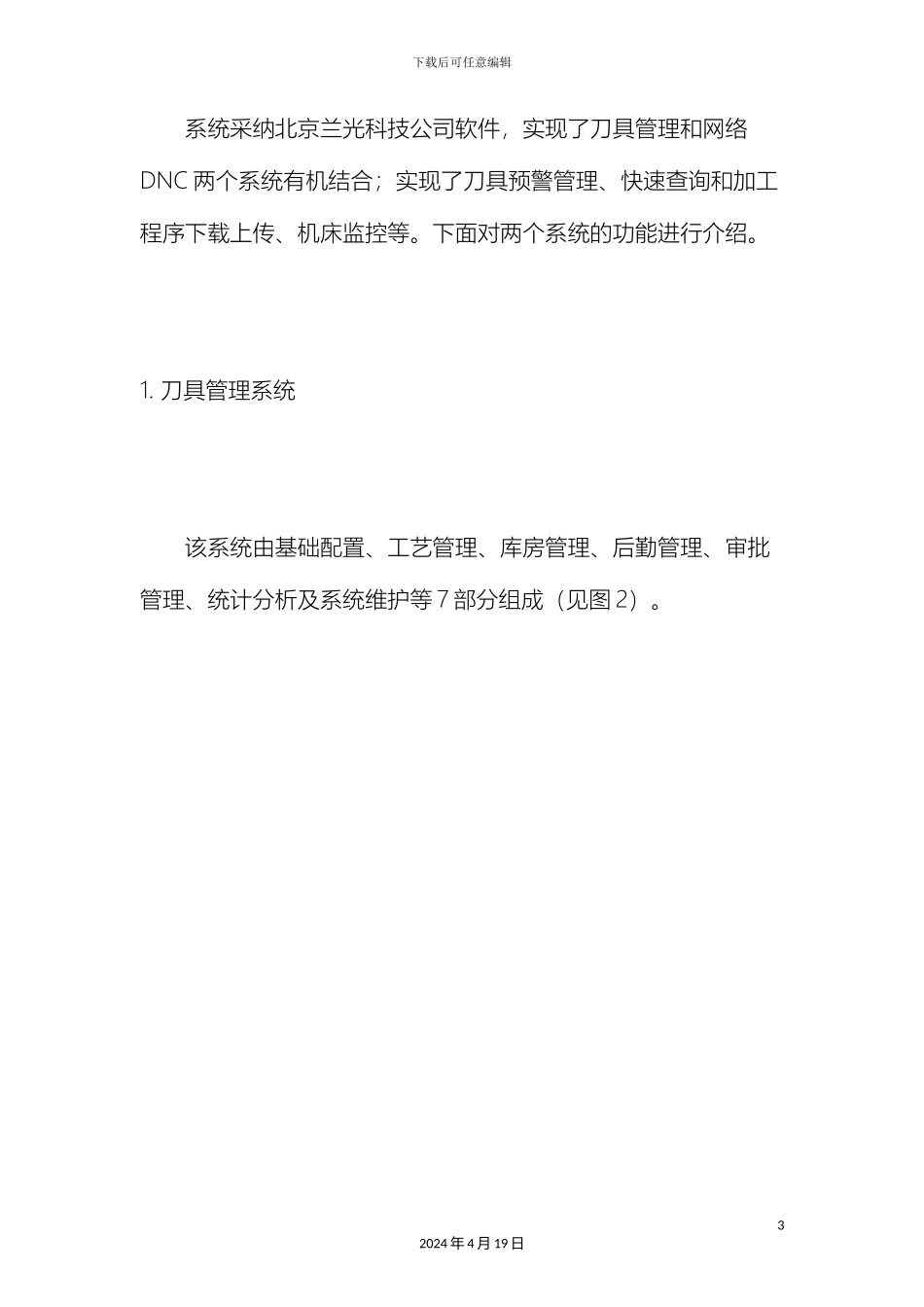

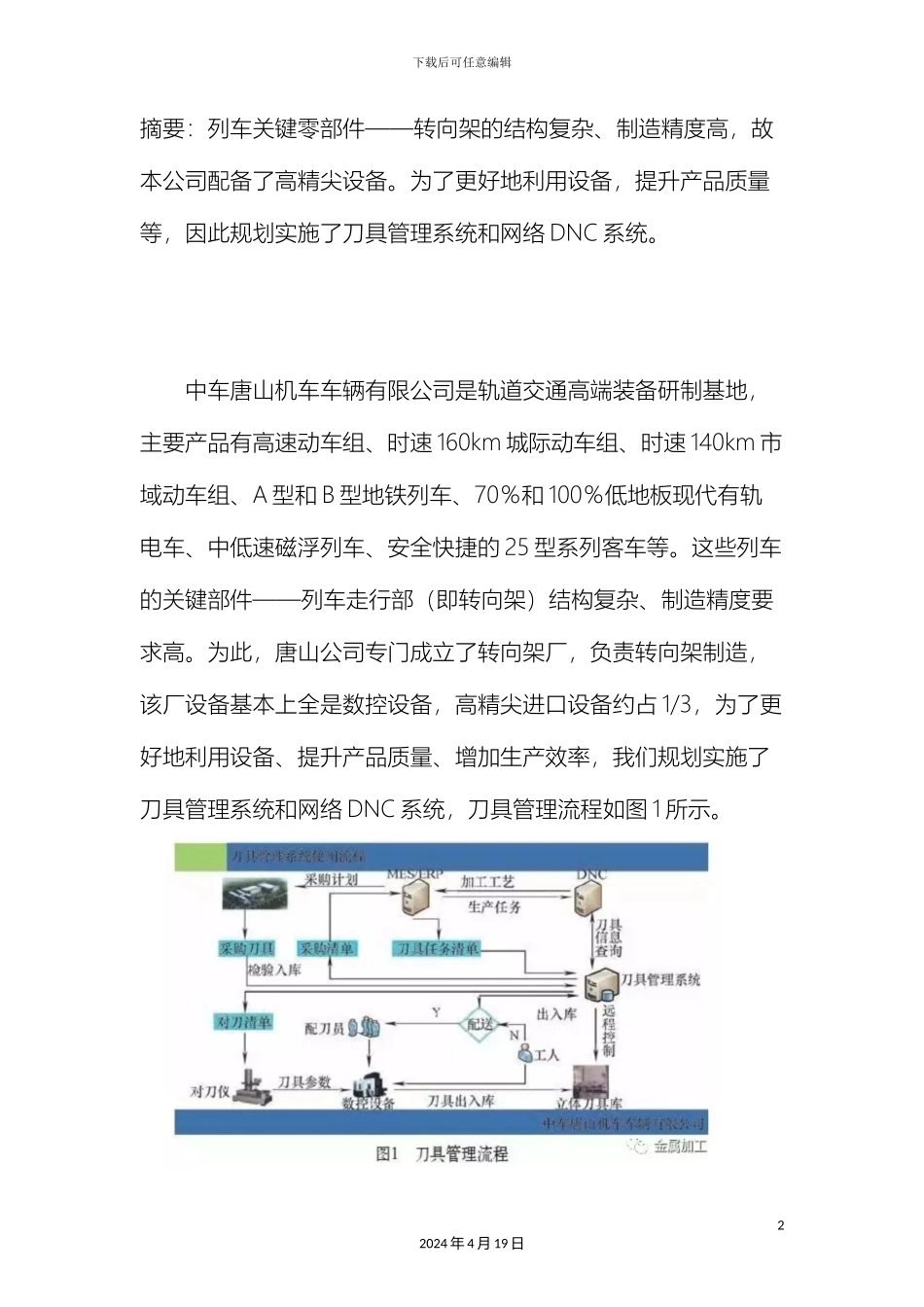

下载后可任意编辑刀具管理系统和网络 DNC 系统在轨道车辆制造中的应用12024 年 4 月 19 日下载后可任意编辑摘要：列车关键零部件——转向架的结构复杂、制造精度高，故本公司配备了高精尖设备。为了更好地利用设备，提升产品质量等，因此规划实施了刀具管理系统和网络 DNC 系统。 中车唐山机车车辆有限公司是轨道交通高端装备研制基地，主要产品有高速动车组、时速 160km 城际动车组、时速 140km 市域动车组、A 型和 B 型地铁列车、70％和 100％低地板现代有轨电车、中低速磁浮列车、安全快捷的 25 型系列客车等。这些列车的关键部件——列车走行部（即转向架）结构复杂、制造精度要求高。为此，唐山公司专门成立了转向架厂，负责转向架制造，该厂设备基本上全是数控设备，高精尖进口设备约占 1/3，为了更好地利用设备、提升产品质量、增加生产效率，我们规划实施了刀具管理系统和网络 DNC 系统，刀具管理流程如图 1 所示。22024 年 4 月 19 日下载后可任意编辑 系统采纳北京兰光科技公司软件，实现了刀具管理和网络DNC 两个系统有机结合；实现了刀具预警管理、快速查询和加工程序下载上传、机床监控等。下面对两个系统的功能进行介绍。1. 刀具管理系统 该系统由基础配置、工艺管理、库房管理、后勤管理、审批管理、统计分析及系统维护等 7 部分组成（见图 2）。32024 年 4 月 19 日下载后可任意编辑 经过刀具管理系统能够满足下列需求： （1） 库房管理方面需求。①刀具出入库：什么人借的什么刀、数量及借出\归还日期等。②刀具查找：根据刀具类别、规格及位置等快速查找所需要刀具。③刀具组装：是否有需要重新组装刀具，假如组装，是否有相应的构件。42024 年 4 月 19 日下载后可任意编辑 （2）工艺准备方面需求。①刀具并行准备：根据工艺人员提供的生产用刀具清单，工具员“按需”准时备刀。②真实刀具查询：工艺人员编制加工工艺规程和加工程序时，能及时查询库存刀具，及时了解是否有合适的刀具，数量是多少。③切削专家库：每个刀具建立优化过的切削参数库，能够让工艺人员借鉴刀具最优参数。 （3）管理方面需求。①借出刀具管理：可随时查看每个工人借刀种类及数量、每台机床正在用刀种类及数量、逾期未还刀具提示等。②库存刀具分析：包括刀具库存、成本、预警、积压及报损等各类分析，确保库存最优。③流程审批：包括采购、报损等各类流程审批管理。④权限管理：不同人员具有不同...
