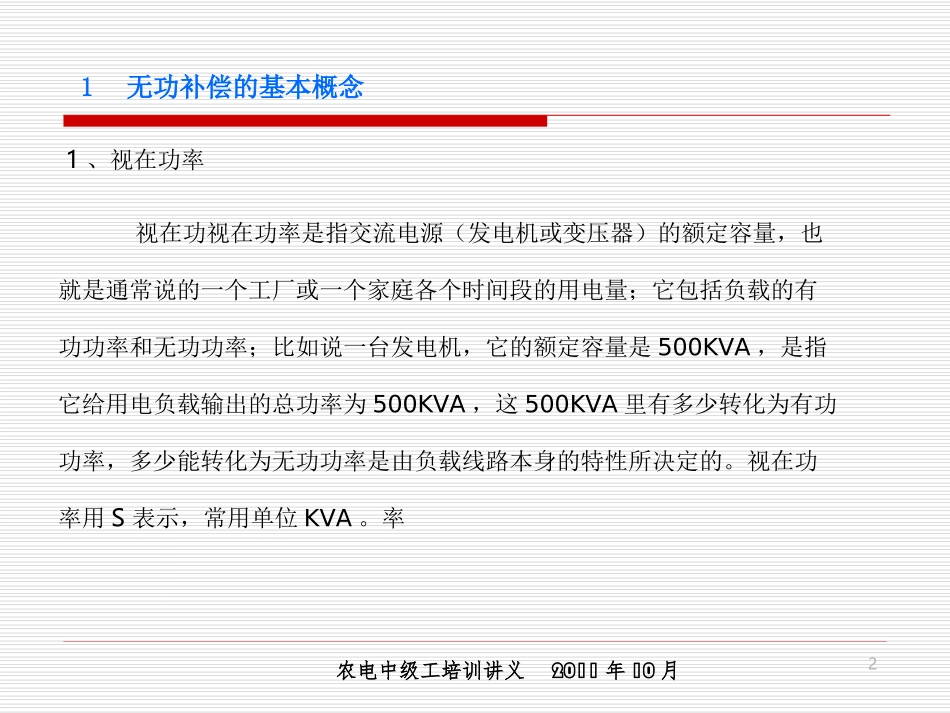

1授课内容：无功补偿装置农电中级工培训讲义2011年10月21无功补偿的基本概念农电中级工培训讲义2011年10月1、视在功率视在功视在功率是指交流电源（发电机或变压器）的额定容量，也就是通常说的一个工厂或一个家庭各个时间段的用电量；它包括负载的有功功率和无功功率；比如说一台发电机，它的额定容量是500KVA，是指它给用电负载输出的总功率为500KVA，这500KVA里有多少转化为有功功率，多少能转化为无功功率是由负载线路本身的特性所决定的。视在功率用S表示，常用单位KVA。率31无功补偿的基本概念农电中级工培训讲义2011年10月2、无功功率无功功率是按电磁感应原理工作的某个交流供用电设备和交流电源之间的能量交换，这种能量互换的最大值称为无功功率。如果用电设备为感性，则无功功率就是感性负载的磁场能和交流电源提供的电能交换；如果用电设备为容性则无功功率就是容性负载的电场能和交流电源的电能的互换。无功功率的存在是无法避免的，因为我们的用电负载严格来说都是由等效的电阻、电感和电容组成，电路中只要有一个线圈当通过它的电流不断变化时，它就会产生磁场。同时磁场也在随着电流的变化和电能相互转换，电容也一样。因此产生无功功率是感性负载和容性负载在交流电路中本身固有的特性，我们只能认识它，根据其他特性采取有效的办法见效它对电路造成的损耗。41无功补偿的基本概念农电中级工培训讲义2011年10月2、无功功率无功功率是按电磁感应原理工作的某个交流供用电设备和交流电源之间的能量交换，这种能量互换的最大值称为无功功率。如果用电设备为感性，则无功功率就是感性负载的磁场能和交流电源提供的电能交换；如果用电设备为容性则无功功率就是容性负载的电场能和交流电源的电能的互换。无功功率的存在是无法避免的，因为我们的用电负载严格来说都是由等效的电阻、电感和电容组成，电路中只要有一个线圈当通过它的电流不断变化时，它就会产生磁场。同时磁场也在随着电流的变化和电能相互转换，电容也一样。因此产生无功功率是感性负载和容性负载在交流电路中本身固有的特性，我们只能认识它，根据其他特性采取有效的办法见效它对电路造成的损耗。51无功补偿的基本概念农电中级工培训讲义2011年10月2、无功功率打个形象的比喻：一个人要担水，他就必须用桶，这个桶可以说就是无功功率，如果一个人能担100斤，而桶只有50斤，那他就只能担50斤水；如果他的桶只有10斤重，那他就能担90斤，很显然减少桶的重量就能多担水。正像电路中一样，减少无功功率就能降低损耗。”无功功率一般以Q表示，常用单位是Kvar，这和我们补偿电容器的容量单位是一样的，比如说我们说某台电容器15Kvar，实际上就是指它能补偿的无功功率是15Kvar。61无功补偿的基本概念农电中级工培训讲义2011年10月3、有功功率有功功率是指设备作功和发热用掉的那部分功率，例如矿热炉加热，用掉的热能，电动机带动齿轮转动的动能等。有功功率一般用P表示，单位为KW。71无功补偿的基本概念农电中级工培训讲义2011年10月4、视在功率、无功功率、有功功率之间的关系。有功功率和无功功率都是视在功率一部分，它们之间的关系为：S2=P2+Q2即：S=√P2+Q281无功补偿的基本概念农电中级工培训讲义2011年10月5、功率因素的定义P=S•cos=IcosQ=S•sin=IsinS=I有功功率常用单位为瓦或千瓦，无功功率为乏或千乏，视在功率为伏安或千伏安，相位角为有功功率与视在功率的夹角，称为力率角或功率因数角，cos表示有功功率P和视在功率S的比值，称为功率或功率因数。92无功补偿装置的组成农电中级工培训讲义2011年10月无功补偿装置一般由四个部分组成：1、电力电容器：提供补偿电流的器件，常见型号为BZMJ、BSMJ等。2、投切元件：使电容器投入或脱离电网的器件，常用为接触器（CJ19系列）、可控硅等。3、控制器：根据电网功率因素情况决定是否投入电容及投入的顺序、容量等。4、其他辅助的测量、显示等回路。102无功补偿装置的组成农电中级工培训讲义2011年10月无功补偿装置一般由三个部分组成：1、电力电容器：提供补偿电流的器件，常见型号为BZMJ、BSMJ等。2、投切元件：使电容器投入或脱离电网的器...
