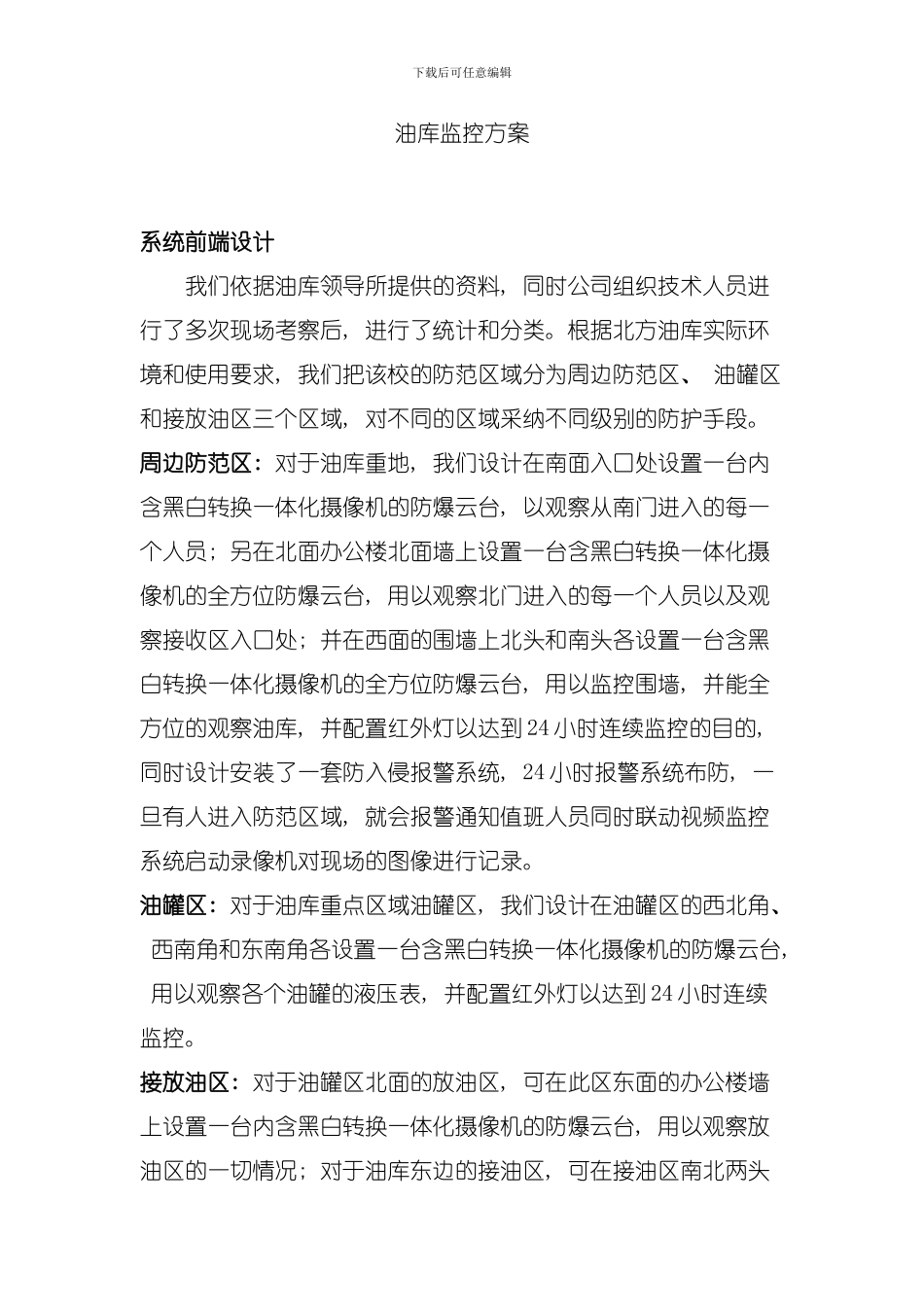

下载后可任意编辑油库监控方案系统前端设计 我们依据油库领导所提供的资料, 同时公司组织技术人员进行了多次现场考察后, 进行了统计和分类。根据北方油库实际环境和使用要求, 我们把该校的防范区域分为周边防范区、 油罐区和接放油区三个区域, 对不同的区域采纳不同级别的防护手段。周边防范区: 对于油库重地, 我们设计在南面入口处设置一台内含黑白转换一体化摄像机的防爆云台, 以观察从南门进入的每一个人员; 另在北面办公楼北面墙上设置一台含黑白转换一体化摄像机的全方位防爆云台, 用以观察北门进入的每一个人员以及观察接收区入口处; 并在西面的围墙上北头和南头各设置一台含黑白转换一体化摄像机的全方位防爆云台, 用以监控围墙, 并能全方位的观察油库, 并配置红外灯以达到 24 小时连续监控的目的, 同时设计安装了一套防入侵报警系统, 24 小时报警系统布防, 一旦有人进入防范区域, 就会报警通知值班人员同时联动视频监控系统启动录像机对现场的图像进行记录。油罐区: 对于油库重点区域油罐区, 我们设计在油罐区的西北角、 西南角和东南角各设置一台含黑白转换一体化摄像机的防爆云台, 用以观察各个油罐的液压表, 并配置红外灯以达到 24 小时连续监控。接放油区: 对于油罐区北面的放油区, 可在此区东面的办公楼墙上设置一台内含黑白转换一体化摄像机的防爆云台, 用以观察放油区的一切情况; 对于油库东边的接油区, 可在接油区南北两头下载后可任意编辑各设置一台内含黑白转换一体化摄像机的防爆云台, 并配置红外灯。系统终端设计系统的终端采纳 1 台 ZAVRA－50012ASH 硬盘录像机作为中心控制设备, 是系统的核心部分。经过中心控制设备对所有的视频信号进行手动、 自动编程切换, 对系统的前端设备进行各种控制如云台转动、 镜头聚焦、 变倍等。在显示画面上进行摄像机代码、 地址、 日期等文字迭加。当接受到报警信号时, 系统自动切换报警现场信号到监视器上显示, 而且启动硬盘录像机进行录像以备进行查询, 同时启动声光报警器报警提示值班人员。对大楼的重要部位进行不间断实时监视及录像。录像图像级别值班人员能够根据现场具体情况进行设定、 调整。系统传输部分设计系统视频信号采纳 SYV-75-5 电缆进行传输, 控制信号采纳RVVP2*0.75 电缆传输, 摄像机电源采纳 RVV2*1.0 电缆。系统供电及接地系统供电采纳集中供电方式。在中控室设置系统专用的供电盘, 不与其它系统共用。建议用...
