升降门窗修改部分工艺手册

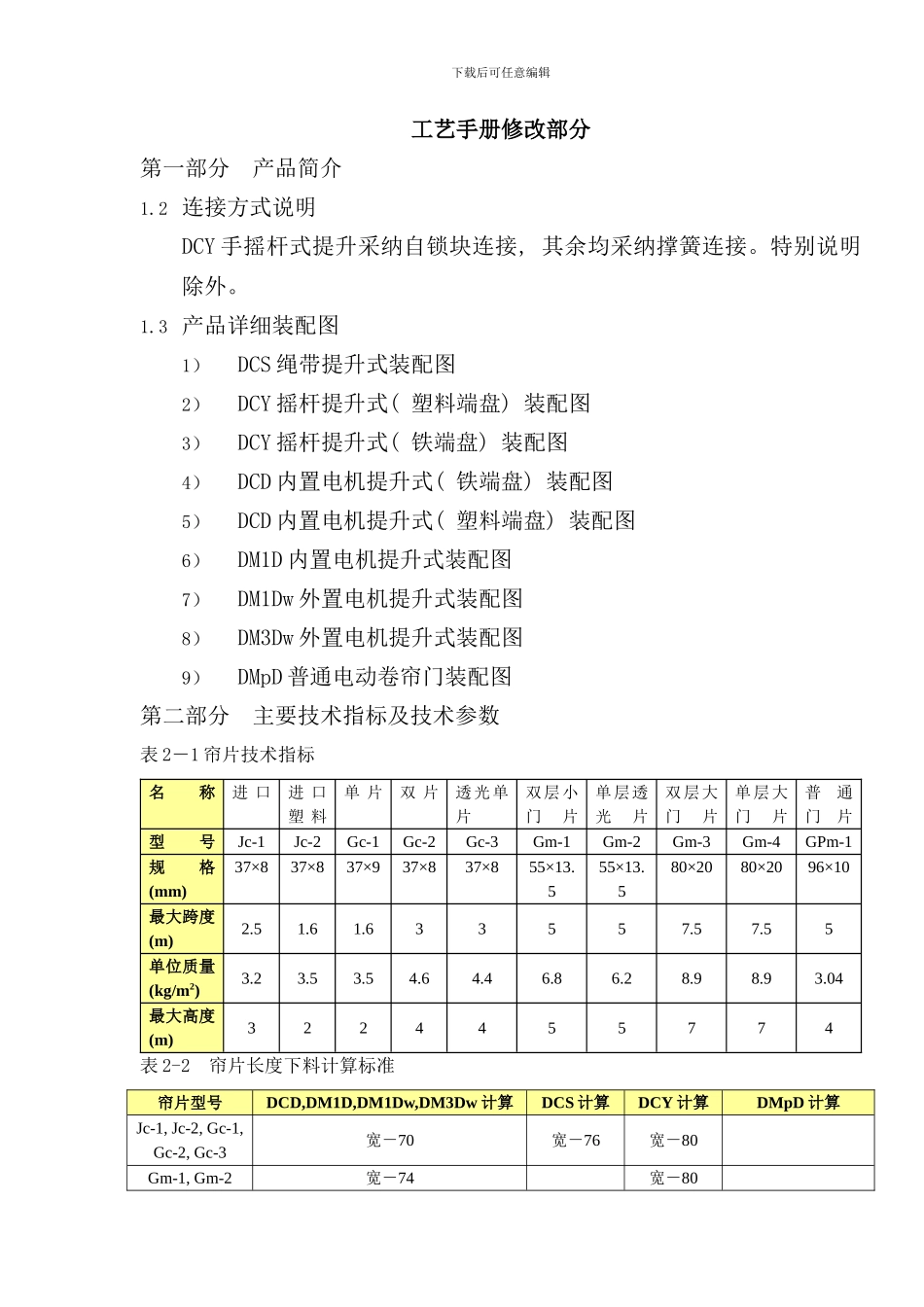

下载后可任意编辑下载后可任意编辑工艺手册修改部分第一部分 产品简介1.2 连接方式说明DCY 手摇杆式提升采纳自锁块连接, 其余均采纳撑簧连接。特别说明除外。1.3 产品详细装配图1）DCS 绳带提升式装配图2）DCY 摇杆提升式( 塑料端盘) 装配图3）DCY 摇杆提升式( 铁端盘) 装配图4）DCD 内置电机提升式( 铁端盘) 装配图5）DCD 内置电机提升式( 塑料端盘) 装配图6）DM1D 内置电机提升式装配图7）DM1Dw 外置电机提升式装配图8）DM3Dw 外置电机提升式装配图9）DMpD 普通电动卷帘门装配图第二部分 主要技术指标及技术参数表 2－1 帘片技术指标名称进 口进 口塑 料单 片双 片透光单片双层小门片单层透光片双层大门片单层大门片普通门片型号Jc-1Jc-2Gc-1Gc-2Gc-3Gm-1Gm-2Gm-3Gm-4GPm-1规格(mm)37×837×837×937×837×855×13.555×13.580×2080×2096×10最大跨度(m)2.51.61.633557.57.55单位质量(kg/m2)3.23.53.54.64.46.86.28.98.93.04最大高度(m)3224455774表 2-2 帘片长度下料计算标准帘片型号DCD,DM1D,DM1Dw,DM3Dw 计算DCS 计算DCY 计算DMpD 计算Jc-1, Jc-2, Gc-1, Gc-2, Gc-3宽－70宽－76宽－80Gm-1, Gm-2宽－74宽－80下载后可任意编辑Gm-3, Gm-4宽－100GPm-1宽－36( 铁导轨) 宽－80( 铝导轨) 表 2-3 帘片块数计算标准端盘规格帘片型号帘片块数计算公式备注Gm-3, Gm-4( 高－300) ÷80外置式电机端板配套 500×330Gm-1, Gm-2( 高－300) ÷55外置式电机端板配套 500×330300Gm-1, Gm-2( 高－280) ÷55250Gm-1, Gm-2( 高－250) ÷55200Gm-1, Gm-2( 高－230) ÷55250Jc-1, Jc-2, Gc-1, Gc-2, Gc-3( 高－180) ÷38200Jc-1, Jc-2, Gc-1, Gc-2, Gc-3( 高－160) ÷38185Jc-1, Jc-2, Gc-1, Gc-2, Gc-3( 高－176) ÷38160Jc-1, Jc-2, Gc-1, Gc-2, Gc-3( 高－160) ÷38140Jc-1, Jc-2, Gc-1, Gc-2, Gc-3( 高－150) ÷38400GP-1( 高－280) ÷96350GP-1( 高－280) ÷96300GP-1( 高－280) ÷96250GP-1( 高－280) ÷96注明: 当门窗高大于 2 米时, Jc-1、 Jc-2G、 c-1、 Gc-2、 Gc-3, 帘片块数按上公式计算出后再增加一块帘片。有矩管减矩管尺寸。表 2-4 门或窗提升力及高度指标门窗类别传动轴直径最大提升力最大高度电机规格DCSφ60≤15kg≤2.35mDCYφ60≤25kg≤2mDCDφ6025kg7m10N·mDCDφ6030kg7m15N·mDMDφ7650kg7m35N·mDMDφ7680kg7m...
