下载后可任意编辑半导体的生产工艺流程, 做工艺 一、 洁净室 一般的机械加工是不需要洁净室(clean room)的, 因为加工分辨率在数十微米以上, 远比日常环境的微尘颗粒为大
但进入半导体组件或微细加工的世界, 空间单位都是以微米计算, 因此微尘颗粒沾附在制作半导体组件的晶圆上, 便有可能影响到其上精密导线布局的样式, 造成电性短路或断路的严重后果
为此, 所有半导体制程设备, 都必须安置在隔绝粉尘进入的密闭空间中, 这就是洁净室的来由
洁净室的洁净等级, 有一公认的标准, 以 class 10 为例, 意谓在单位立方英呎的洁净室空间内, 平均只有粒径 0
5 微米以上的粉尘 10 粒
因此 class 后头数字越小, 洁净度越佳, 当然其造价也越昂贵(参见图 2-1)
为营造洁净室的环境, 有专业的建造厂家, 及其相关的技术与使用管理办法如下: 1、 内部要保持大于一大气压的环境, 以确保粉尘只出不进
因此需要大型鼓风机, 将经滤网的空气源源不绝地打入洁净室中
2、 为保持温度与湿度的恒定, 大型空调设备须搭配于前述之鼓风加压系统中
换言之, 鼓风机加压多久, 冷气空调也开多久
3、 所有气流方向均由上往下为主, 尽量减少突兀之室内空间设计或机台摆放调配, 使粉尘在洁净室内回旋停滞的机会与时间减至最低程度
4、 所有建材均以不易产生静电吸附的材质为主
5、 所有人事物进出, 都必须经过空气吹浴 (air shower) 的程序, 将表面粉尘先行去除

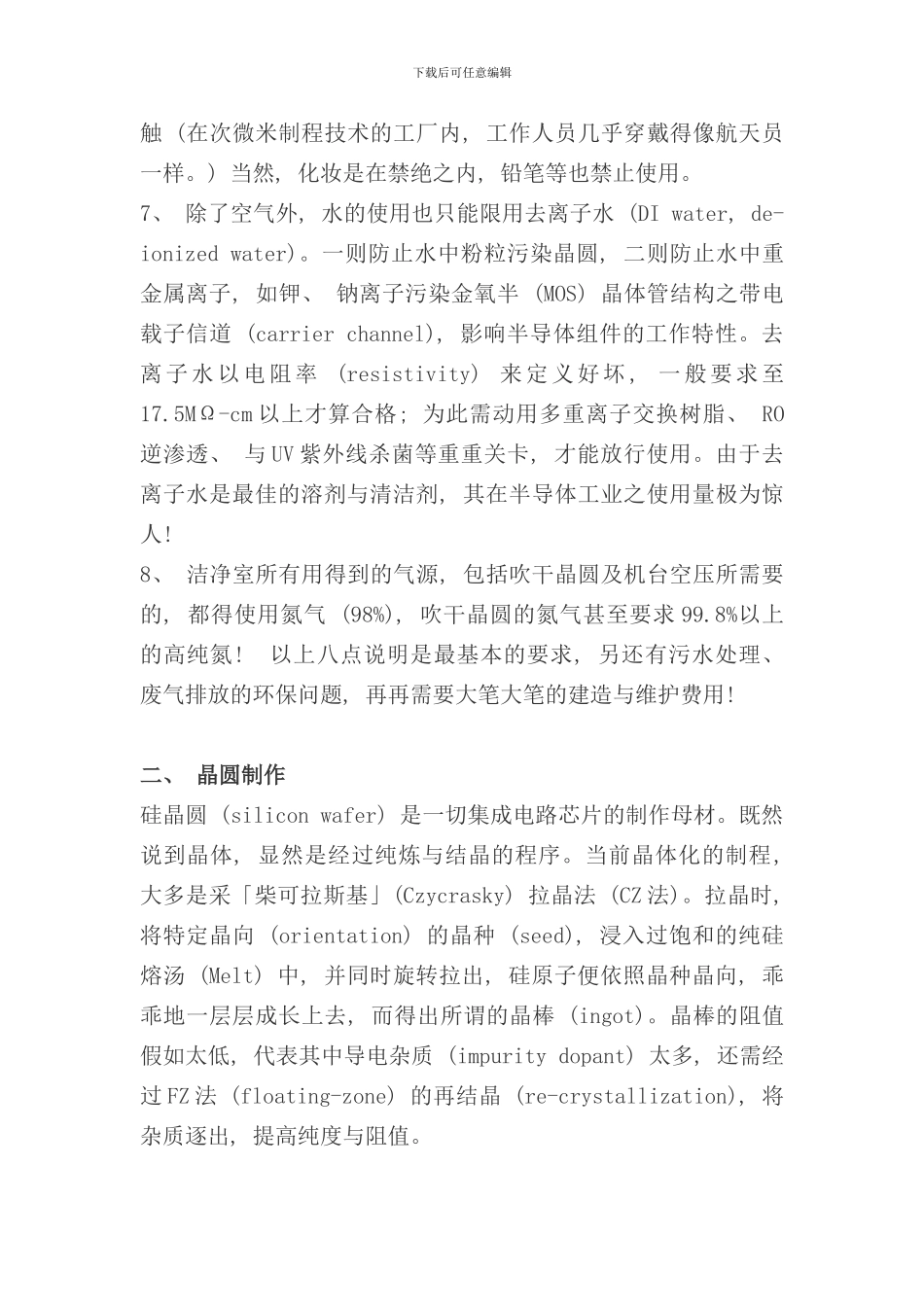

6、 人体及衣物的毛屑是一项主要粉尘来源, 为此务必严格要求进出使用人员穿戴无尘衣, 除了眼睛部位外, 均需与外界隔绝接下载后可任意编辑触 (在次微米制程技术的工厂内, 工作人员几乎穿戴得像航天员一样
) 当然, 化妆是在禁绝之内, 铅笔等也禁止使用
7、 除了空气外, 水的使用也只能限用去离子水 (DI
