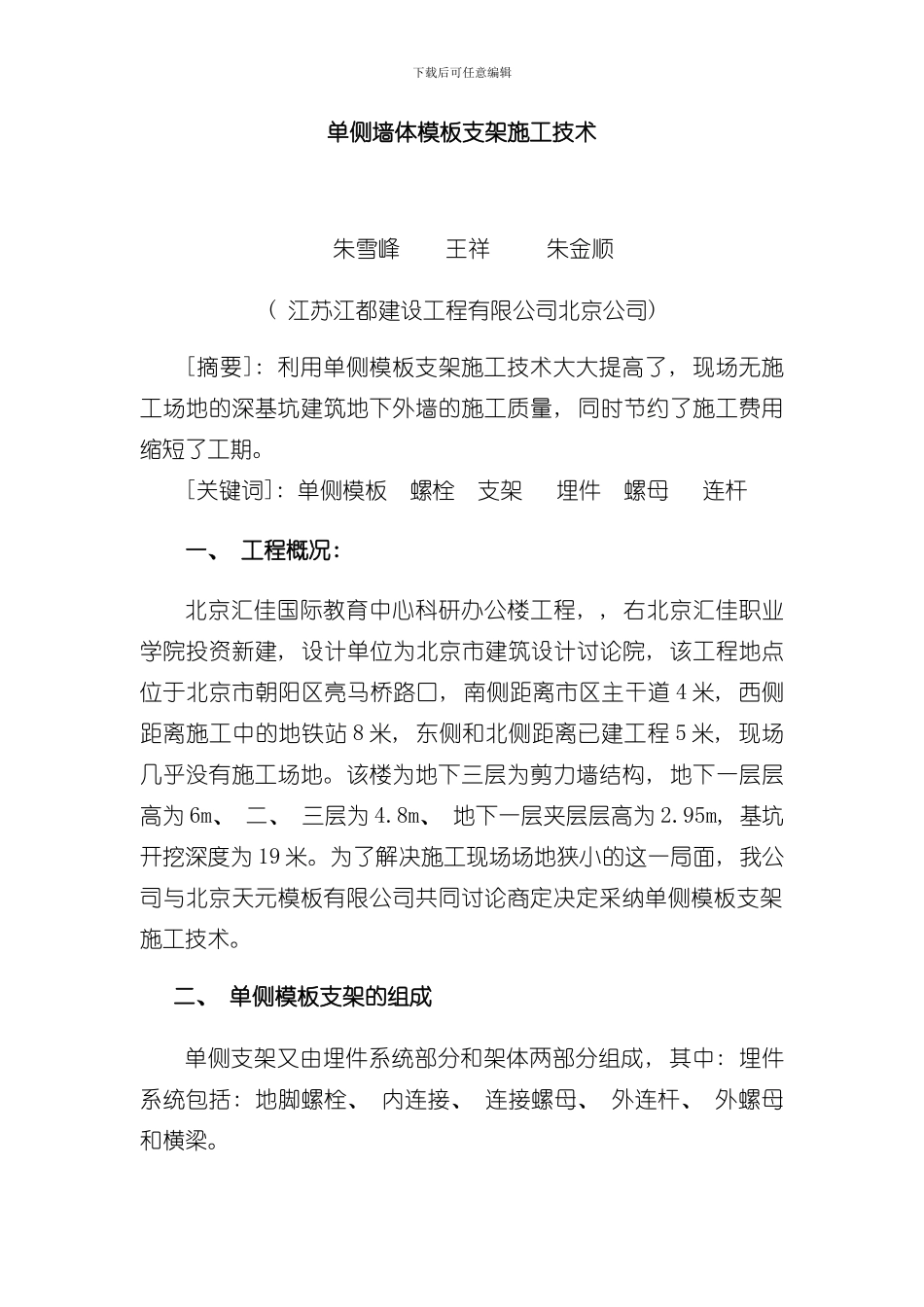

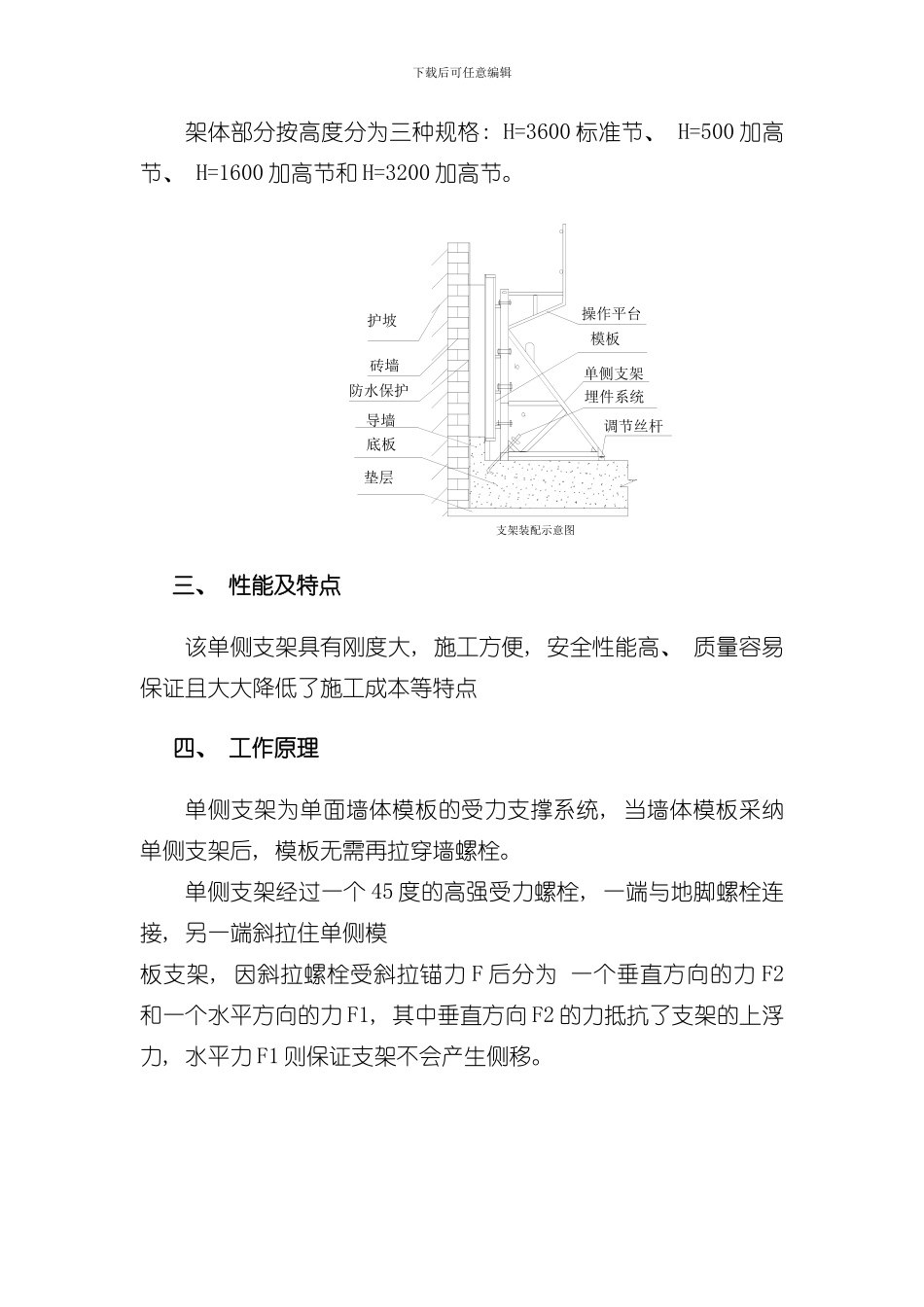

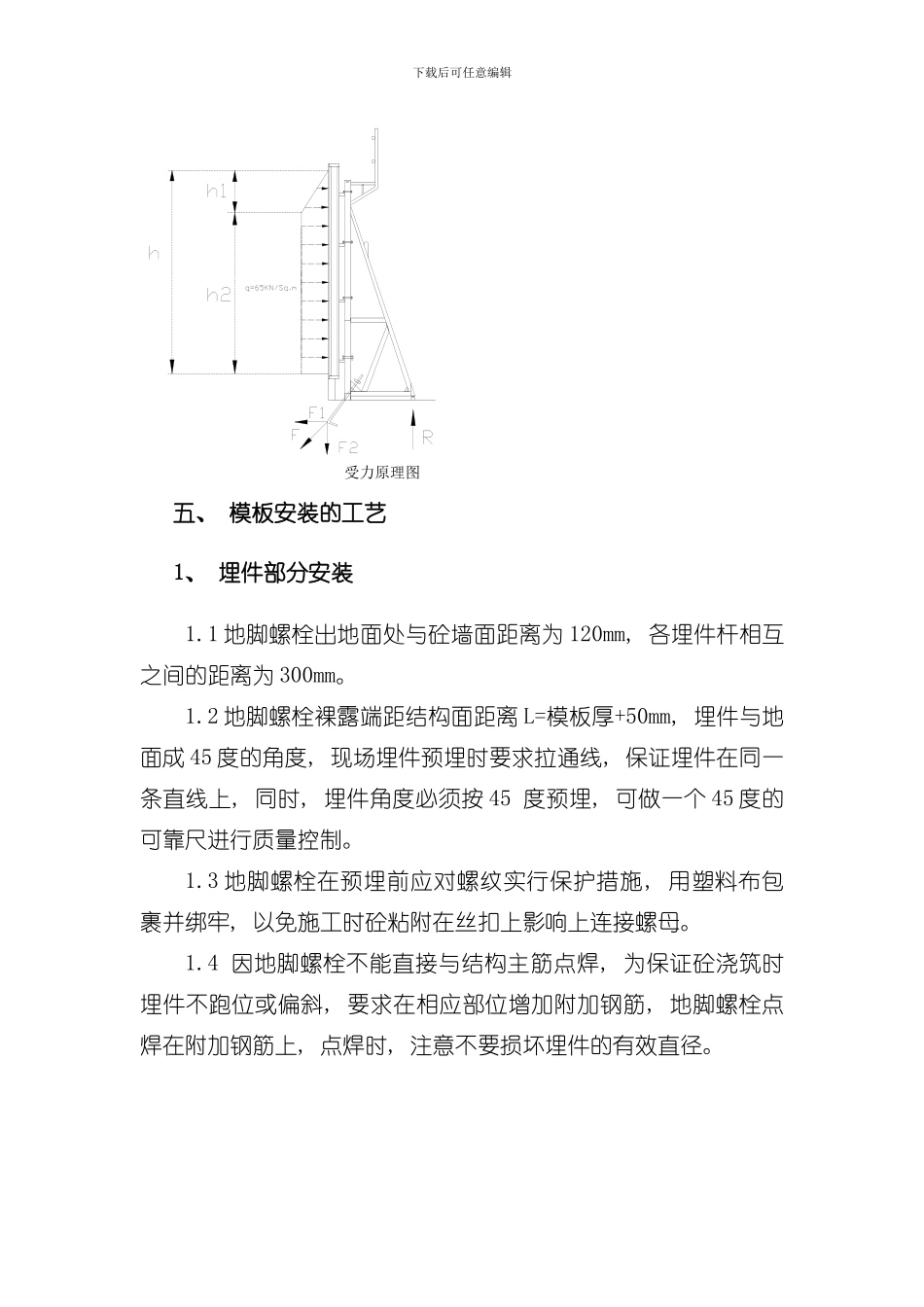

下载后可任意编辑单侧墙体模板支架施工技术 朱雪峰 王祥 朱金顺( 江苏江都建设工程有限公司北京公司) [摘要]: 利用单侧模板支架施工技术大大提高了, 现场无施工场地的深基坑建筑地下外墙的施工质量, 同时节约了施工费用缩短了工期。[关键词]: 单侧模板 螺栓 支架 埋件 螺母 连杆一、 工程概况: 北京汇佳国际教育中心科研办公楼工程, , 右北京汇佳职业学院投资新建, 设计单位为北京市建筑设计讨论院, 该工程地点位于北京市朝阳区亮马桥路口, 南侧距离市区主干道 4 米, 西侧距离施工中的地铁站 8 米, 东侧和北侧距离已建工程 5 米, 现场几乎没有施工场地。该楼为地下三层为剪力墙结构, 地下一层层高为 6m、 二、 三层为 4.8m、 地下一层夹层层高为 2.95m, 基坑开挖深度为 19 米。为了解决施工现场场地狭小的这一局面, 我公司与北京天元模板有限公司共同讨论商定决定采纳单侧模板支架施工技术。二、 单侧模板支架的组成单侧支架又由埋件系统部分和架体两部分组成, 其中: 埋件系统包括: 地脚螺栓、 内连接、 连接螺母、 外连杆、 外螺母和横梁。下载后可任意编辑架体部分按高度分为三种规格: H=3600 标准节、 H=500 加高节、 H=1600 加高节和 H=3200 加高节。护坡砖墙防水保护导墙底板垫层操作平台模板单侧支架埋件系统调节丝杆支架装配示意图三、 性能及特点该单侧支架具有刚度大, 施工方便, 安全性能高、 质量容易保证且大大降低了施工成本等特点 四、 工作原理 单侧支架为单面墙体模板的受力支撑系统, 当墙体模板采纳单侧支架后, 模板无需再拉穿墙螺栓。单侧支架经过一个 45 度的高强受力螺栓, 一端与地脚螺栓连接, 另一端斜拉住单侧模板支架, 因斜拉螺栓受斜拉锚力 F 后分为 一个垂直方向的力 F2和一个水平方向的力 F1, 其中垂直方向 F2 的力抵抗了支架的上浮力, 水平力 F1 则保证支架不会产生侧移。下载后可任意编辑.受力原理图五、 模板安装的工艺1、 埋件部分安装1.1 地脚螺栓出地面处与砼墙面距离为 120mm, 各埋件杆相互之间的距离为 300mm。1.2 地脚螺栓裸露端距结构面距离 L=模板厚+50mm, 埋件与地面成 45 度的角度, 现场埋件预埋时要求拉通线, 保证埋件在同一条直线上, 同时, 埋件角度必须按 45 度预埋, 可做一个 45 度的可靠尺进行质量控制。1.3 地脚螺栓在预埋前应对螺纹实行保护措施, 用塑料布包裹并绑牢, 以免施工时砼粘附...
