单片机课程设计电阻量测量样本

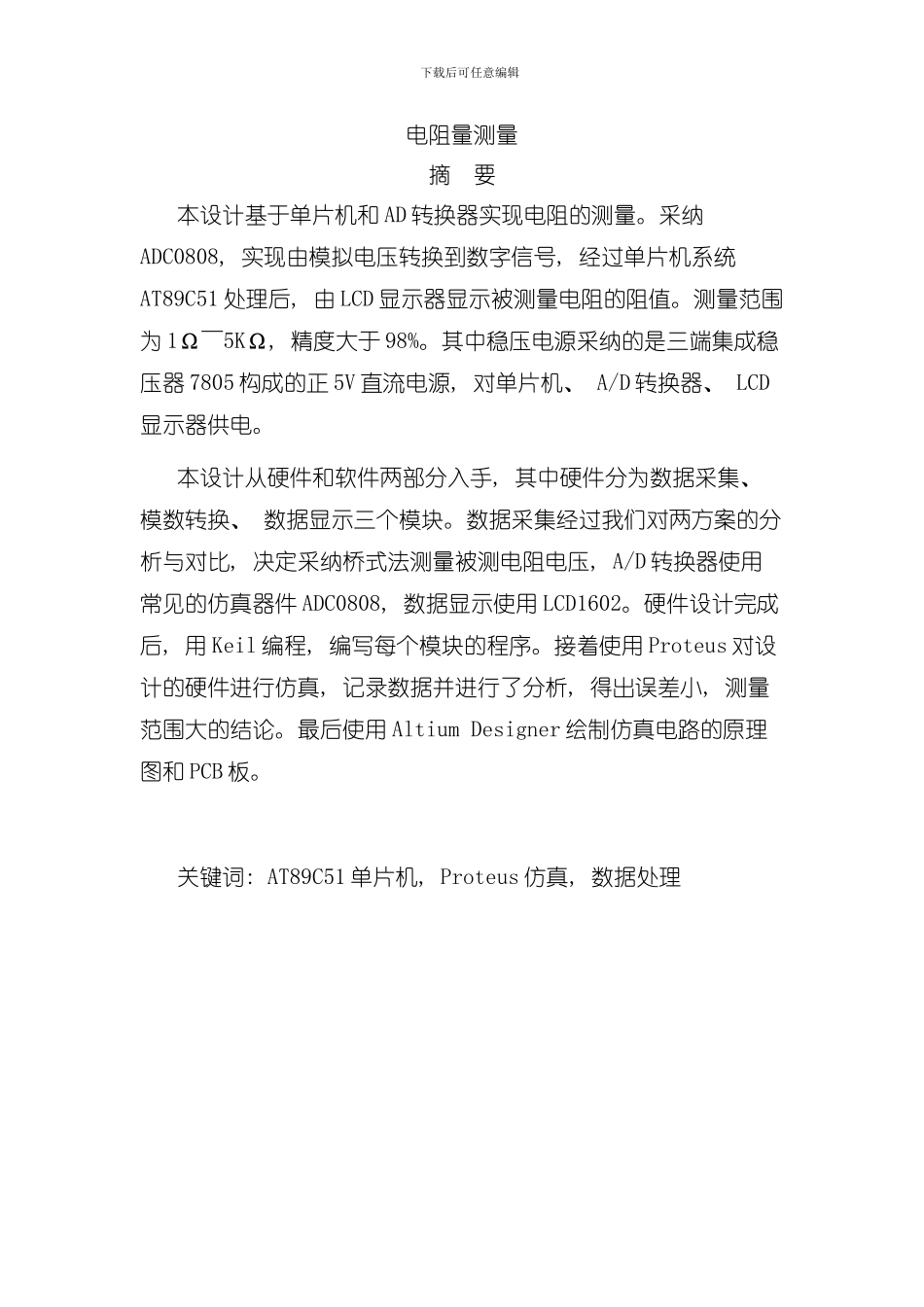

下载后可任意编辑电阻量测量摘 要本设计基于单片机和 AD 转换器实现电阻的测量。采纳ADC0808, 实现由模拟电压转换到数字信号, 经过单片机系统AT89C51 处理后, 由 LCD 显示器显示被测量电阻的阻值。测量范围为 1Ω～5KΩ, 精度大于 98%。其中稳压电源采纳的是三端集成稳压器 7805 构成的正 5V 直流电源, 对单片机、 A/D 转换器、 LCD显示器供电。本设计从硬件和软件两部分入手, 其中硬件分为数据采集、 模数转换、 数据显示三个模块。数据采集经过我们对两方案的分析与对比, 决定采纳桥式法测量被测电阻电压, A/D 转换器使用常见的仿真器件 ADC0808, 数据显示使用 LCD1602。硬件设计完成后, 用 Keil 编程, 编写每个模块的程序。接着使用 Proteus 对设计的硬件进行仿真, 记录数据并进行了分析, 得出误差小, 测量范围大的结论。最后使用 Altium Designer 绘制仿真电路的原理图和 PCB 板。 关键词: AT89C51 单片机, Proteus 仿真, 数据处理下载后可任意编辑目 录第一章 绪论.............................................1第二章 总体设计.........................................2§2.1 总体设计思路................................2第三章 硬件设计.........................................5§3.1 直流稳压电源电路的设计......................5§3.2 电压测量的设计..............................5§3.3 模数 ADC 转换的设计..........................7§3.4 液晶显示电路的设计.........................7第四章 软件设计........................................11§4.1 主程序工作流程图..........................11§4.2 程序设计..................................11第五章 软件仿真........................................12§5.1 Protues 仿真图.............................12§5.2 Altium Designer 原理图.....................14第六章 设计结论........................................16参考文献...............................................17附录...................................................19下载后可任意编辑第一章 绪论随着现代科技的飞速进展, 生产生活中人们对工具的要求越来越高。其中对我们日常所使用的电阻表的精度和性能也要求越来越高, 而且电阻表完全能够经过现代科技来实现智能化, 测量不同阻值的电阻。测量不...
