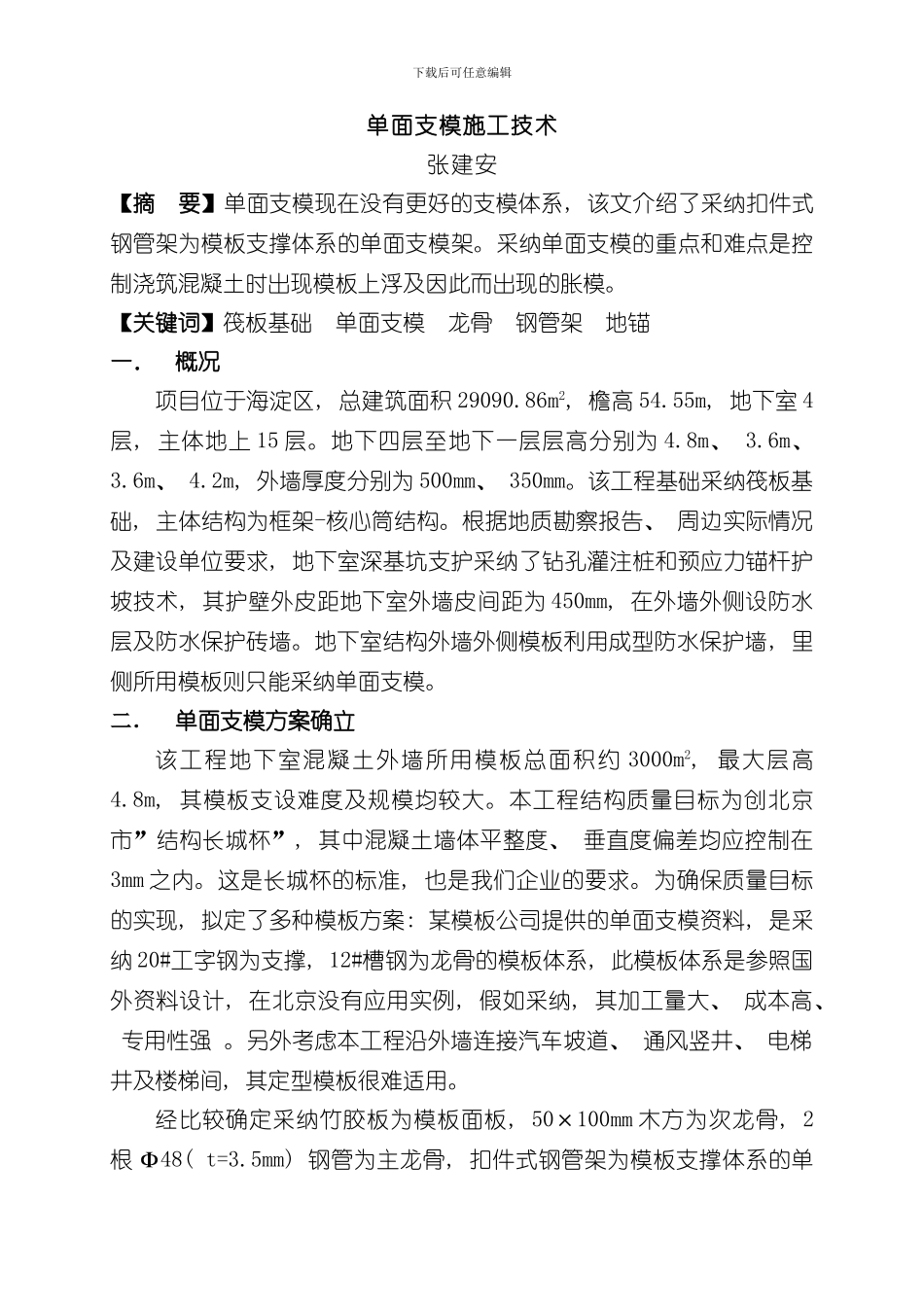

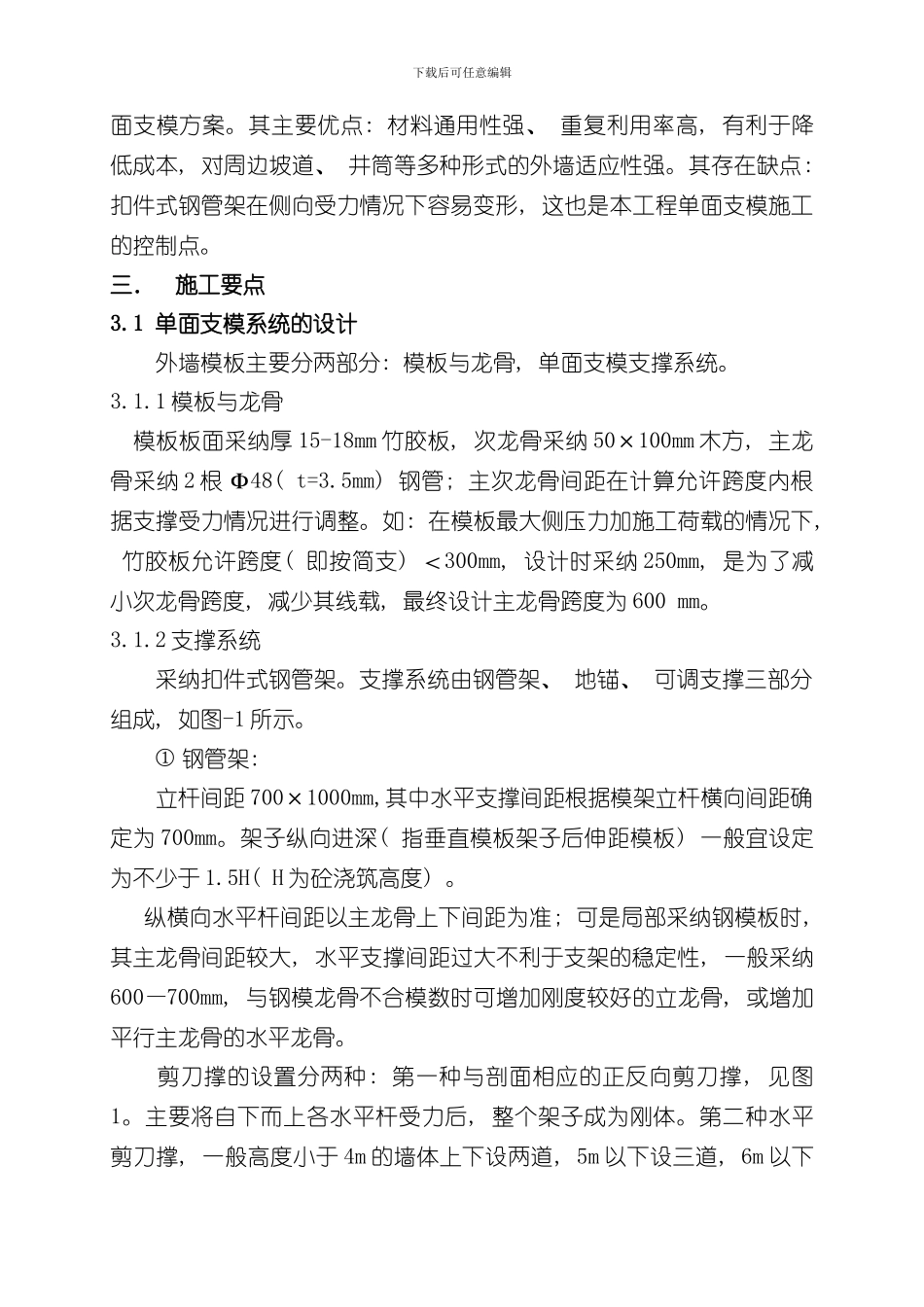

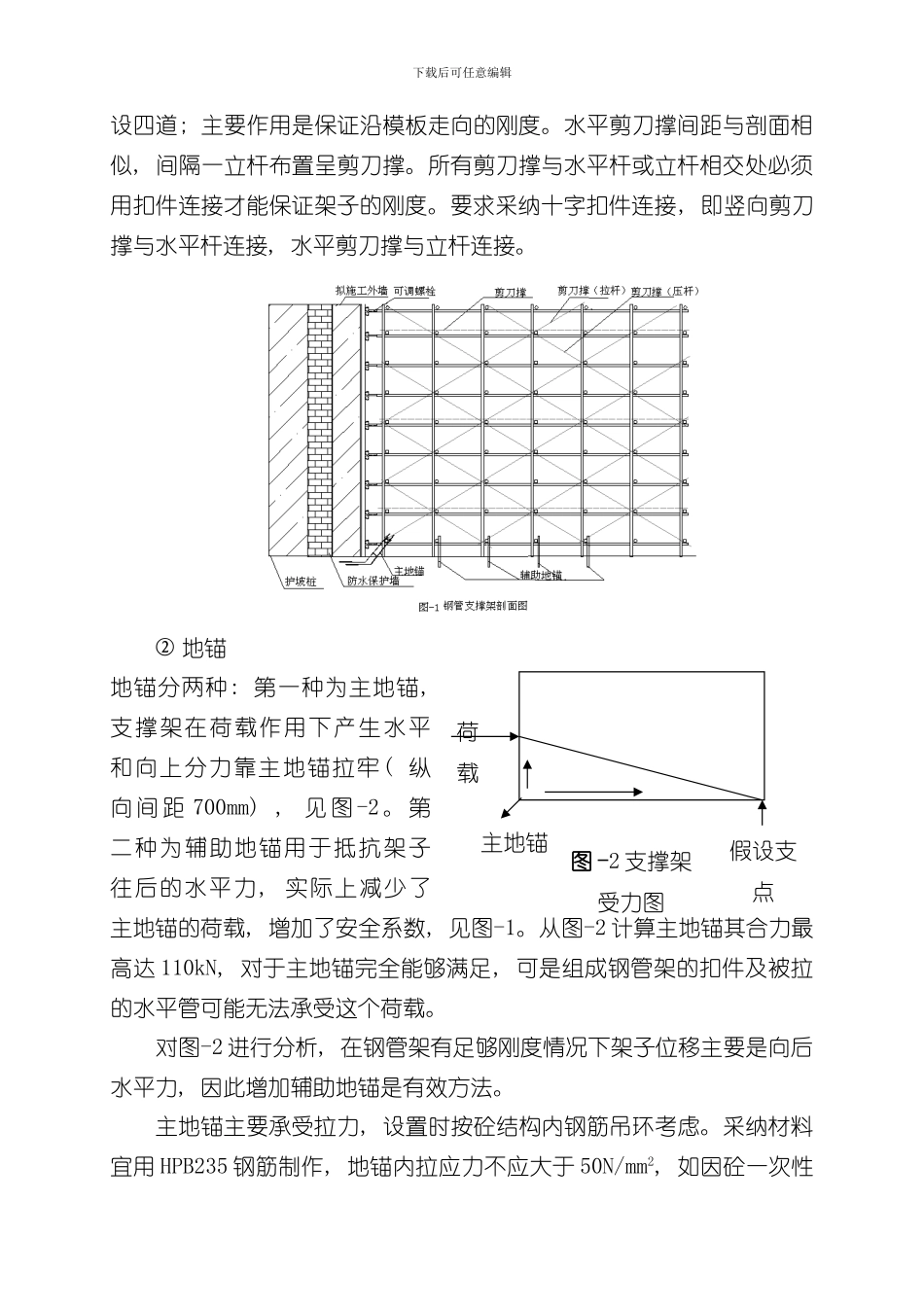

下载后可任意编辑单面支模施工技术张建安【摘 要】单面支模现在没有更好的支模体系, 该文介绍了采纳扣件式钢管架为模板支撑体系的单面支模架。采纳单面支模的重点和难点是控制浇筑混凝土时出现模板上浮及因此而出现的胀模。【关键词】筏板基础 单面支模 龙骨 钢管架 地锚一．概况项目位于海淀区, 总建筑面积 29090.86m2, 檐高 54.55m, 地下室 4层, 主体地上 15 层。地下四层至地下一层层高分别为 4.8m、 3.6m、 3.6m、 4.2m, 外墙厚度分别为 500mm、 350mm。该工程基础采纳筏板基础, 主体结构为框架-核心筒结构。根据地质勘察报告、 周边实际情况及建设单位要求, 地下室深基坑支护采纳了钻孔灌注桩和预应力锚杆护坡技术, 其护壁外皮距地下室外墙皮间距为 450mm, 在外墙外侧设防水层及防水保护砖墙。地下室结构外墙外侧模板利用成型防水保护墙, 里侧所用模板则只能采纳单面支模。 二．单面支模方案确立 该工程地下室混凝土外墙所用模板总面积约 3000m2, 最大层高4.8m, 其模板支设难度及规模均较大。本工程结构质量目标为创北京市”结构长城杯”, 其中混凝土墙体平整度、 垂直度偏差均应控制在3mm 之内。这是长城杯的标准, 也是我们企业的要求。为确保质量目标的实现, 拟定了多种模板方案: 某模板公司提供的单面支模资料, 是采纳 20#工字钢为支撑, 12#槽钢为龙骨的模板体系, 此模板体系是参照国外资料设计, 在北京没有应用实例, 假如采纳, 其加工量大、 成本高、 专用性强 。另外考虑本工程沿外墙连接汽车坡道、 通风竖井、 电梯井及楼梯间, 其定型模板很难适用。 经比较确定采纳竹胶板为模板面板, 50×100mm 木方为次龙骨, 2根 Ф48( t=3.5mm) 钢管为主龙骨, 扣件式钢管架为模板支撑体系的单下载后可任意编辑面支模方案。其主要优点: 材料通用性强、 重复利用率高, 有利于降低成本, 对周边坡道、 井筒等多种形式的外墙适应性强。其存在缺点: 扣件式钢管架在侧向受力情况下容易变形, 这也是本工程单面支模施工的控制点。三．施工要点3.1 单面支模系统的设计 外墙模板主要分两部分: 模板与龙骨, 单面支模支撑系统。3.1.1 模板与龙骨模板板面采纳厚 15-18mm 竹胶板, 次龙骨采纳 50×100mm 木方, 主龙骨采纳 2 根 Ф48( t=3.5mm) 钢管; 主次龙骨间距在计算允许跨度内根据支撑受力情况进行调整。如: 在模板最大侧压力加施工荷载的情况下, 竹胶板允许跨度( 即按...
