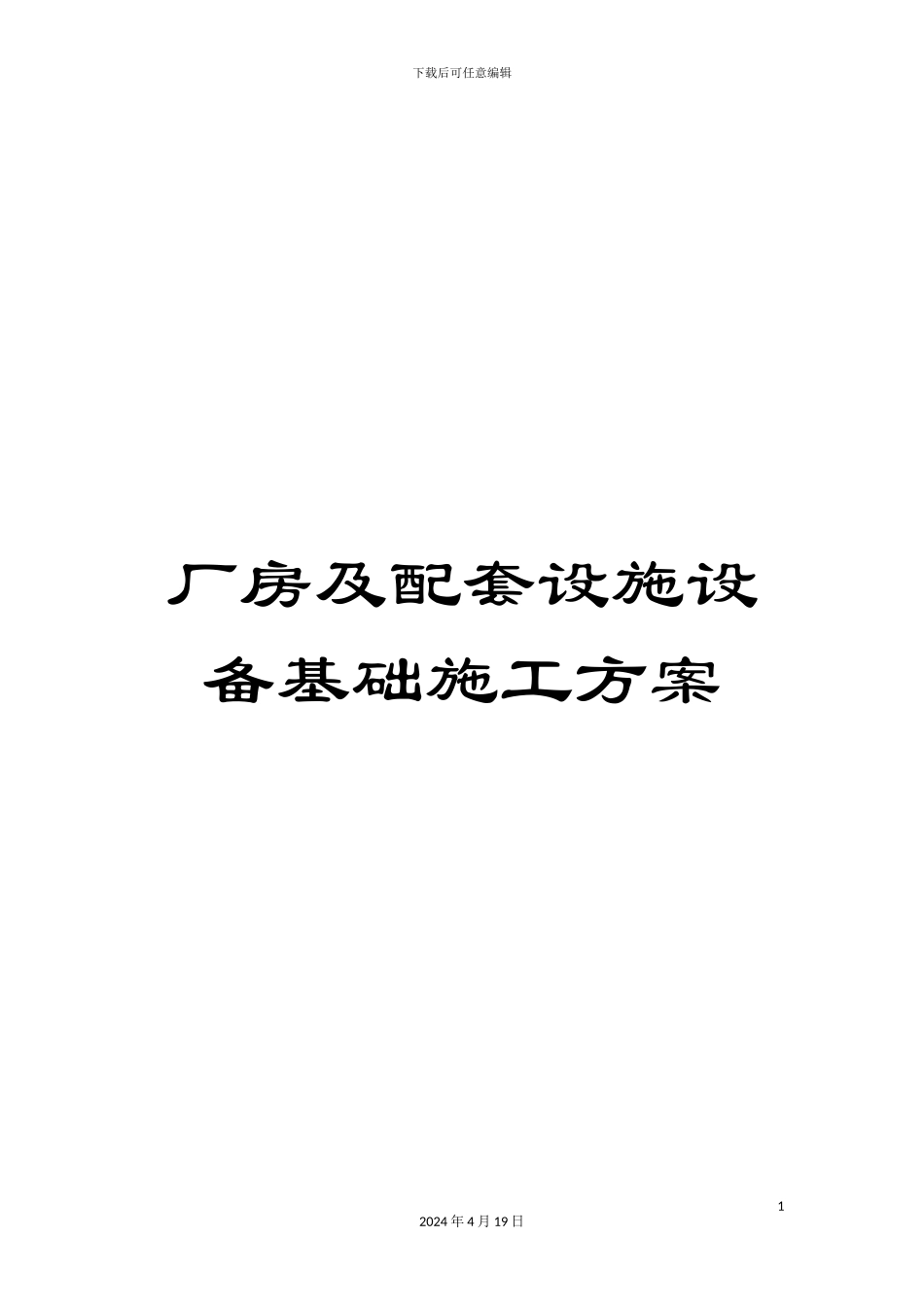

厂房及配套设施设备基础施工方案VIP专享

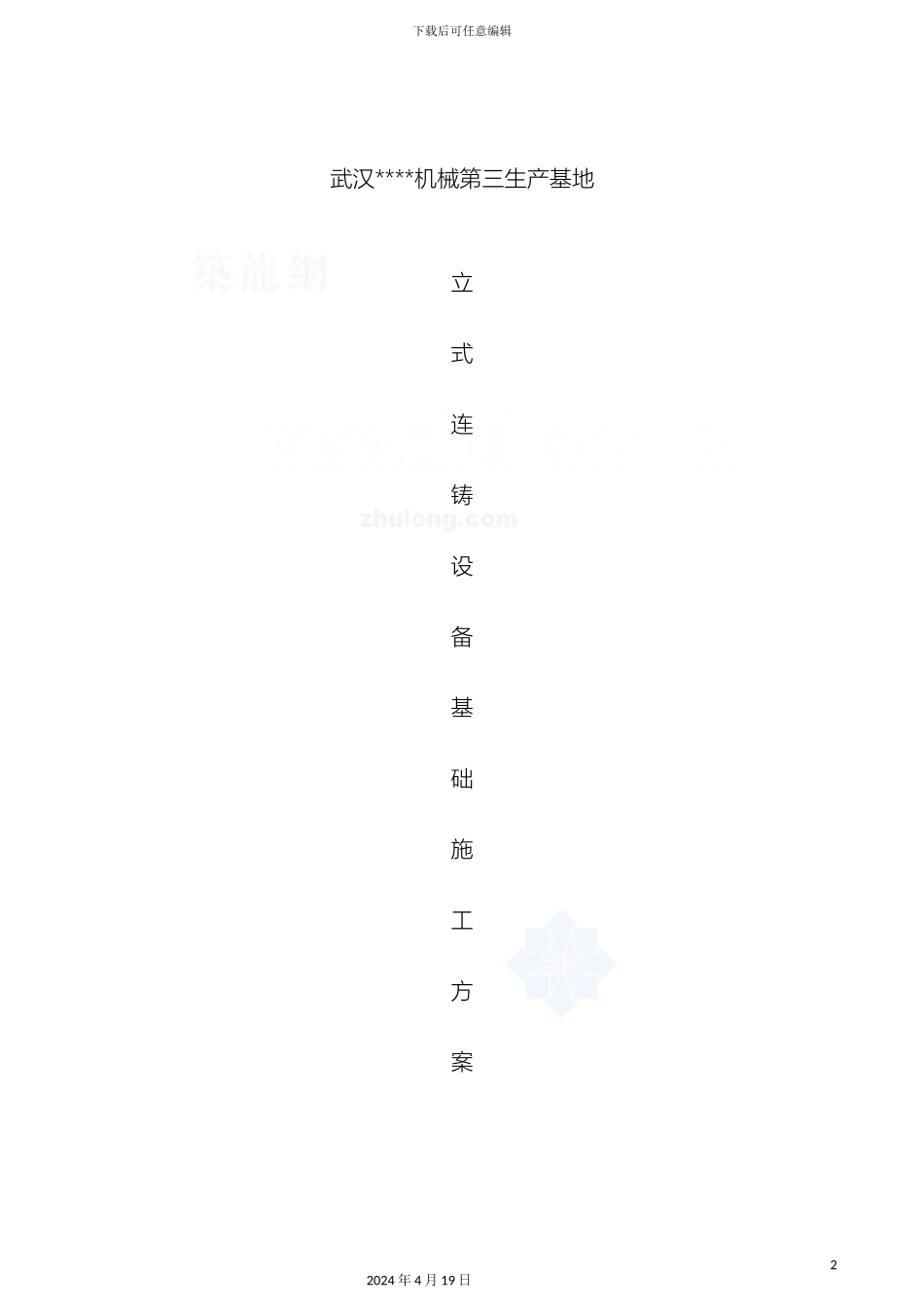

下载后可任意编辑厂房及配套设施设备基础施工方案12024 年 4 月 19 日下载后可任意编辑武汉****机械第三生产基地立式连铸设备基础施工方案22024 年 4 月 19 日下载后可任意编辑编制人： 审核人： 3 月 5 日1. 工程概况立式连铸设备基础位于第三生产基地材料车间～/～（1/C）区域，结构平面长 12m，宽 8.8m。整个基础由两个部分组成：设备区 12m 长，5m 宽，底板底标高－2.3m，顶标高为＋0.84m；水泵井长 12m，宽4m，底板底标高－8.6m，顶标高为＋0.00m。其中设备区（－2.3m 区域）/除设有一结构承重柱，承台顶标高与设备基础底板顶标高相同，底板上部至－0.55m 为钢筋砼框架柱，伸出基础顶板部分为钢结构承重柱。整个设备基础砼标号为 C25，抗渗等级 S8，并掺入外加济 WG-CMA,掺32024 年 4 月 19 日下载后可任意编辑量 8％。水泵井、设备区均含有专用设备基础如工频炉台等，并设有预留孔。设备基础所在地域岩土概况：约地下 4.7m 深度区域为 2 层土－回填土，约地下 4.7~5.7m 为层土－粉质粘土，地下 5.7m 以下为粉砂层，本基础持力层为粉砂层。2．工程特点 该设备基础水泵井部分占地面积仅 48m2，实际施工开挖深度约8.8m，结构底板设有专用基础且内部钢筋锚入底板；－4m 位置设有结构楼板。专用设备基础需与底板一次浇筑成型，整个结构需分三次浇筑成型，所处地势较深地下水较多、不能一次成型且其间吊模工程量及模板加固较困难，预留孔洞及定位较多要求精度较高。结构无外防水。3．主要分项工程施工方法3．1 土方开挖 1）由于设备基础所在区域回填土层厚度为 4.7m，下部为粉质砂层该42024 年 4 月 19 日下载后可任意编辑土层稳定性较好，故本工程实行分两层开挖方法进行；选用反铲挖土机（斗容 1.0m3）挖土，人工清槽，自卸汽车运输； 2）基坑开挖流程：测量放线→第一层开挖→修坡→修水沟排降水→二次放线→第二层开挖→修坡→修水沟→清理机槽。 3）基坑开挖，先进行测量定位，抄平放线，定出开挖长度，按放线分块挖土。本工程基坑按垫层外 800mm 预留操作面，考虑厂房空间及周边墩基稳定性不受影响以 1：0.5 放坡机械开挖。 4） 机械开挖基坑，为避开破坏基底土，在基底标高以上预留300mm 由人工挖掘修整。5） 基坑开挖时，对平面控制桩、水准点、基坑平面位置、水平标高、边坡坡度等常常复测检查。6）第一层土方由水泵井处开挖，首先挖至设备区成型基槽标高，然后退挖至设...
