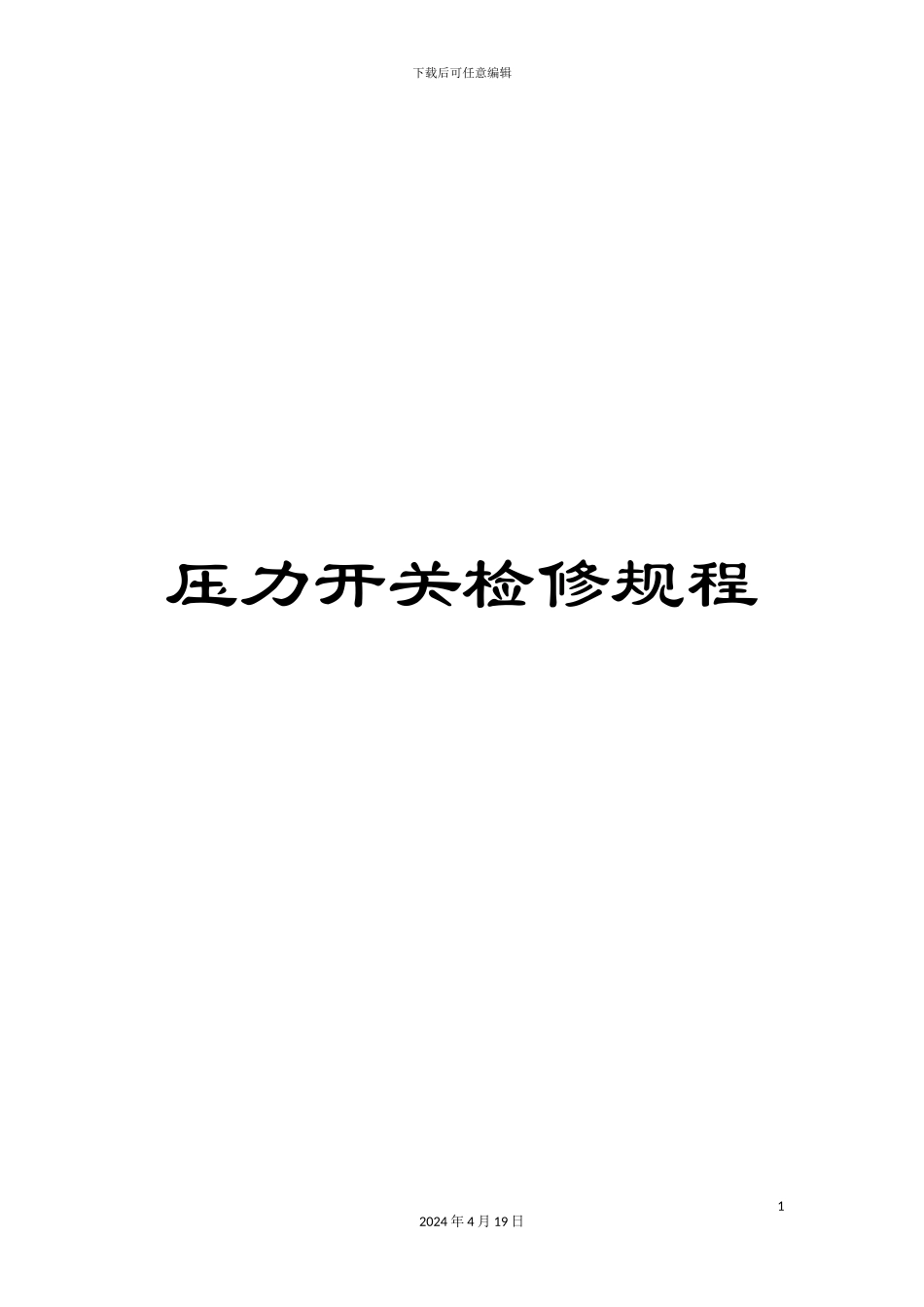

压力开关检修规程

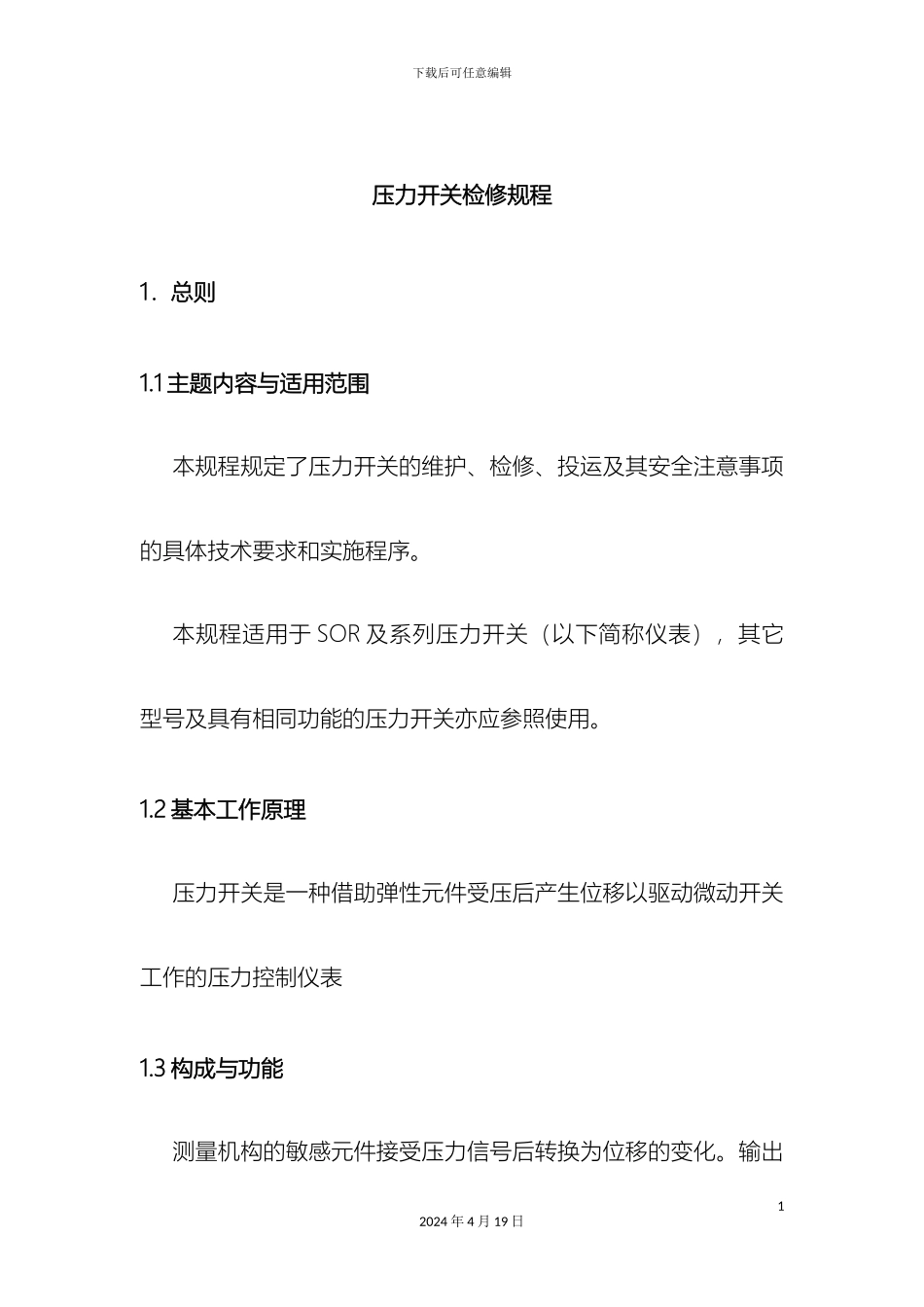

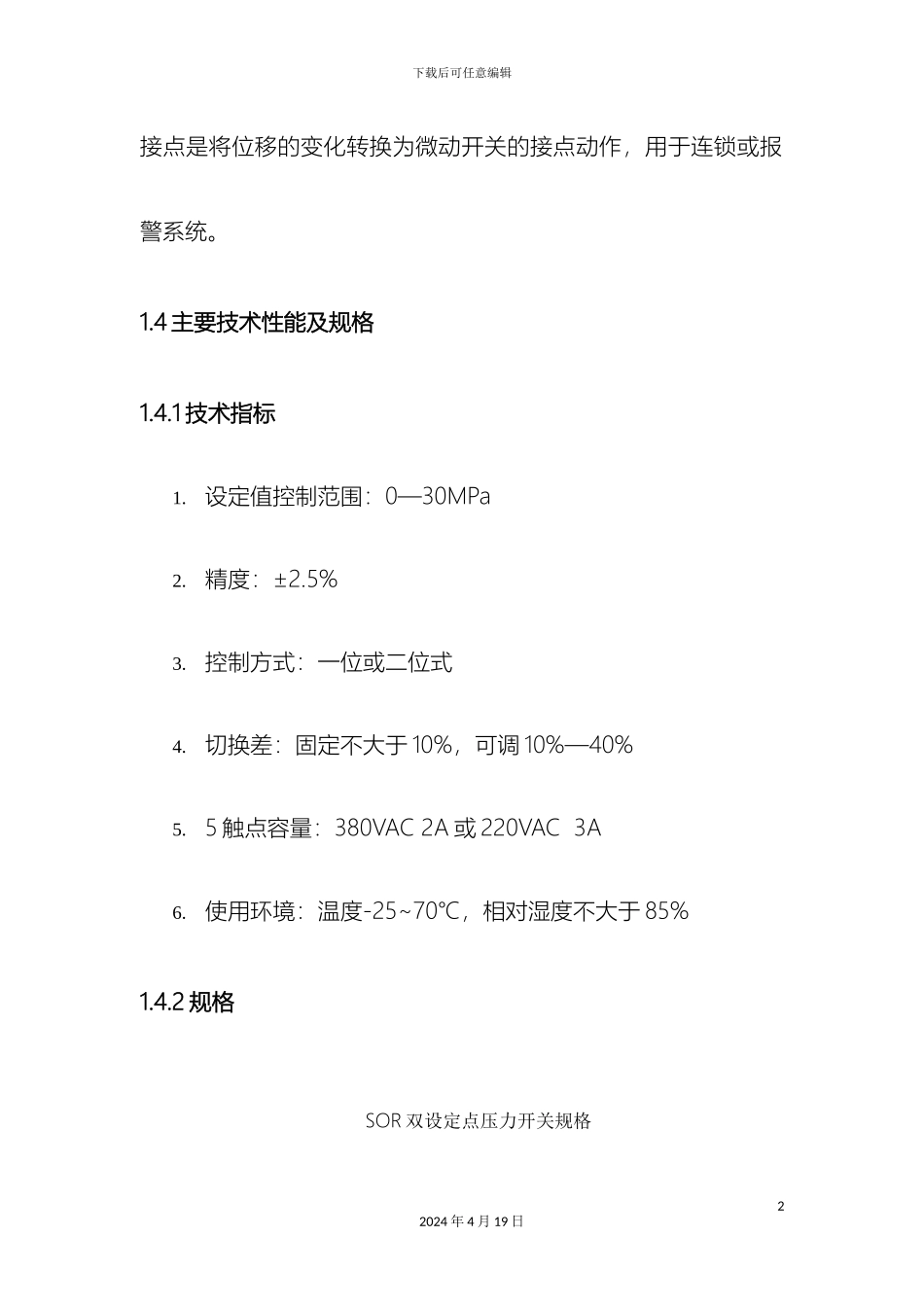

下载后可任意编辑压力开关检修规程12024 年 4 月 19 日下载后可任意编辑压力开关检修规程1．总则1.1 主题内容与适用范围本规程规定了压力开关的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。本规程适用于 SOR 及系列压力开关（以下简称仪表），其它型号及具有相同功能的压力开关亦应参照使用。1.2 基本工作原理压力开关是一种借助弹性元件受压后产生位移以驱动微动开关工作的压力控制仪表1.3 构成与功能测量机构的敏感元件接受压力信号后转换为位移的变化。输出12024 年 4 月 19 日下载后可任意编辑接点是将位移的变化转换为微动开关的接点动作，用于连锁或报警系统。1.4 主要技术性能及规格1.4.1 技术指标1.设定值控制范围：0—30MPa2.精度：±2.5%3.控制方式：一位或二位式4.切换差：固定不大于 10%，可调 10%—40%5.5 触点容量：380VAC 2A 或 220VAC 3A6.使用环境：温度-25~70℃，相对湿度不大于 85%1.4.2 规格SOR 双设定点压力开关规格22024 年 4 月 19 日下载后可任意编辑型号设定值范围 kg/cm2回程差 kg/cm2K 型 开关EF 型 开关44V-K2-N4-B1A0.14~0.560.010.0444V-K4-N4-B1A0.14~1.760.020.0644V-K5-N4-B1A0.21~3.520.030.0844V-K45-N4-B1A0.28~5.270.040.1166V-K2-N4-B1A0.49~5.620.040.1166V-K3-N4-B1A0.84~7.030.060.1766V-K5-N4-B1A1.41~12.660.080.2766V-K45-N4-B1A1.76~16.870.110.3255V-K3-N4-B1A2.16~19.330.140.4255V-K5-N4-B1A2.46~26.370.210.6355V-K45-N4-B1A3.16~38.670.250.7499V-K4-N4-B1A7.03~56.250.491.4899V-K5-N4-B1A14.06~70.310.631.999V-K5-N4-B1A14.06~123.040.982.9511V-K45-N4-C1A35.15~281.236.3318.9832024 年 4 月 19 日下载后可任意编辑SOR 单设定点压力开关规格42024 年 4 月 19 日型号设定值范围 kg/cm2回程差 kg/cm212NN-N66-N4-B1A0.04~0.180.0312NN-N614-N4-B1A0.18~3.160.0612NN-K2-N4-B1A0.03~0.140.0112NN-K4-N4-B1A0.04~0.420.0112NN-K5-N4-B1A0.05~0.840.0112NN-K45-N4-B1A0.07~1.120.014NN-K2-N4-B1A0.14~0.560.014NN-K4-N4-B1A0.14~1.760.024NN-K5-N4-B1A0.21~3.520.034NN-K45-N4-B1A0.28~5.270.046NN-K2-N4-F1A0.49~2.110.046NN-K3-N4-F1A0.84~7.030.066NN-K5-N4-F1A1.41~12.660.16NN-K45-N4-F1A1.76~19.330.135NN-K3-N4-F1A1.76~16.870.155NN-K5-N4-F1A2.46~26.370.225NN-K45-N4-F13.16~38.670.279NN-K5-N4-F1A7.03~35.150....
