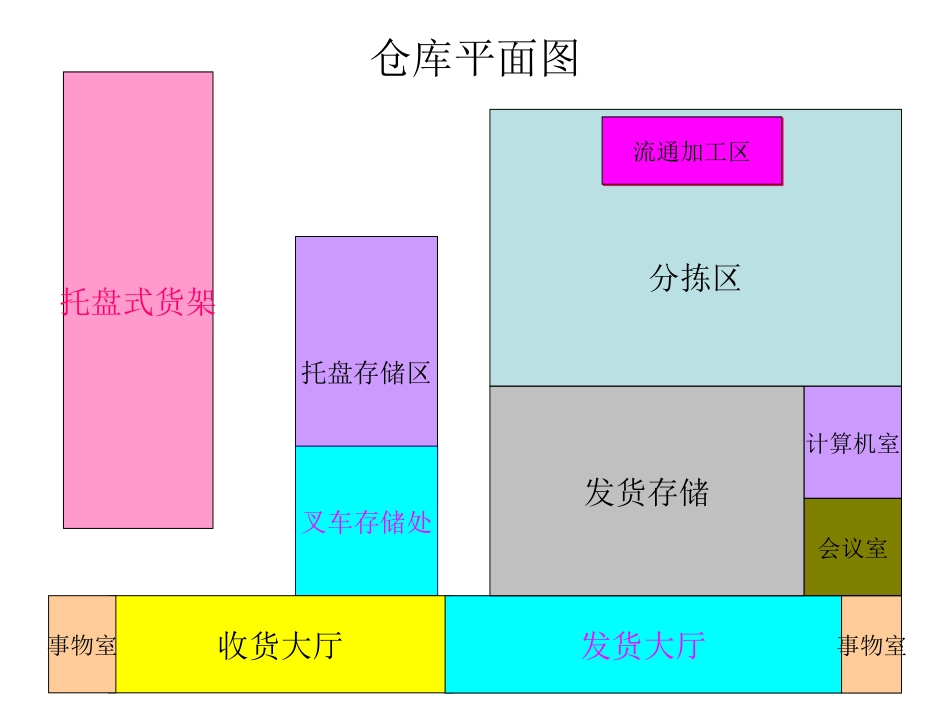

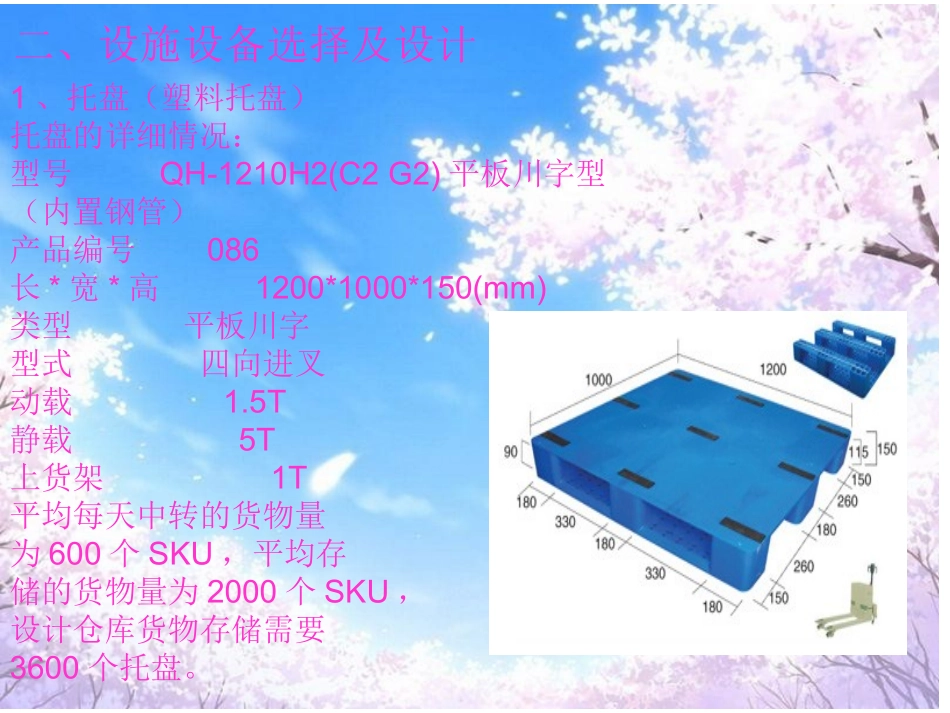

仓储型仓库设计10094109潘红二、设施设备选择及设计1、托盘（塑料托盘）托盘的详细情况：型号QH-1210H2(C2G2)平板川字型（内置钢管）产品编号086长*宽*高1200*1000*150(mm)类型平板川字型式四向进叉动载1.5T静载5T上货架1T平均每天中转的货物量为600个SKU，平均存储的货物量为2000个SKU，设计仓库货物存储需要3600个托盘。仓库平面图托盘式货架分拣区托盘存储区叉车存储处收货大厅事物室发货大厅发货存储事物室流通加工区流通加工区计算机室会议室2、叉车（三向堆垛蓄电池叉车）型号单位SPA00211动力源蓄电池操作方式站驾*额定起重量kg700*载荷中心距mm500*起升高度mm3000自由起升高度mm0货叉规格s×e×1mm1070×100×35外形尺寸总长（旋转头归位）mm2800总宽mm1493门架不起升高度mm2294作业时最大高度mm3790护顶架高度mm2212工作通道宽度mm1500直角堆垛通道宽度mm3350托盘规格l6×b12mm1000×1200叉车的计算仓库的长宽高为200m×120m×8m，平均每天中转的货物量为600个SKU，平均存储的货物量为2000个SKU。假设进货处要运送3000个SKU，每天工作时间为15小时（两班制），那么每个小时需要运送200个SKU。叉车来回一趟100m，一个小时总共需要20km，而叉车的速度为10km/小时，因此，需要叉车2辆，将托盘货物运到分类输送机预计需要叉车1辆，出站台需要叉车3辆，因此需要的叉车大概为6辆,同时考虑到叉车的动力源是蓄电池，所以总共需要的叉车为12辆。3、托盘式货架托盘式货架：又称为货位式货架、横梁式货架，是目前使用最广泛、最流行、最经济的一种货架形式，承重能力好，稳定性高，使用时安全方便，可充分地利用空间。横梁式货架采用方便的托盘存取方式，有效配合叉车装载，极大提高作业效率。加工定制：是品牌：宁波顺佳载重量：重量型产地：宁波型号：sj-113类型：横梁式6、分拣机（窄式分拣机）分拣机详细情况：TURBO™分拣系统是TGW-ERMANCO极可靠窄带型皮带式分拣技术的最新进展。创新、专利申请中的WAVE™技术用于以每小时12,000个纸箱或速度定位和转移产品。每货格规格尺寸：L2800mm×W1000mm×H800mm（一个货格可以放2个托盘）货架尺寸：L70m×W1.5m×H10m一个货架有12层高，一层有25个货格，一个货格可以放2个托盘，因此一个货架可以放600个托盘，所以3600个托盘预计需要托盘式货架6个。型号机下高度高架车自重荷重(升降总重)承载物尺寸走行速度升降速度叉牙速度走行轨道SC1212M3100KG1000KG(1600KG)1500mm(W)*1500mm(D)以下100,125,160,180,200m/min10,15,20,31.5,50m/min20,31.5m/min15,25kg5、堆垛机（巷道式堆垛机）在上面的托盘式货架预算中，需要六个货架，因此需要四架堆垛机。数据:输送速度最大.1.9m/s(375fpm)公称宽度s2000mm传送角30°传送单侧/双侧WPSO
