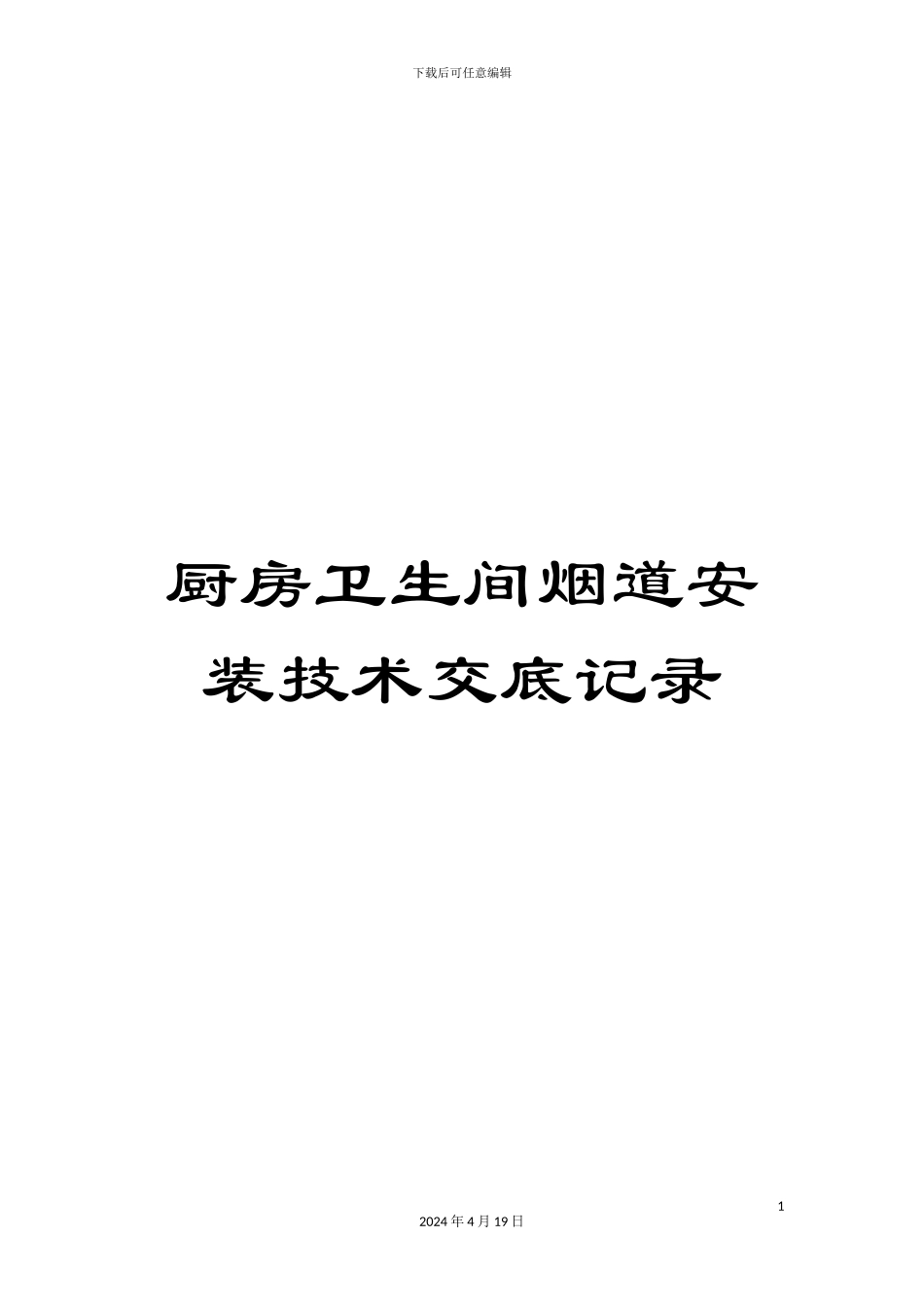

厨房卫生间烟道安装技术交底记录

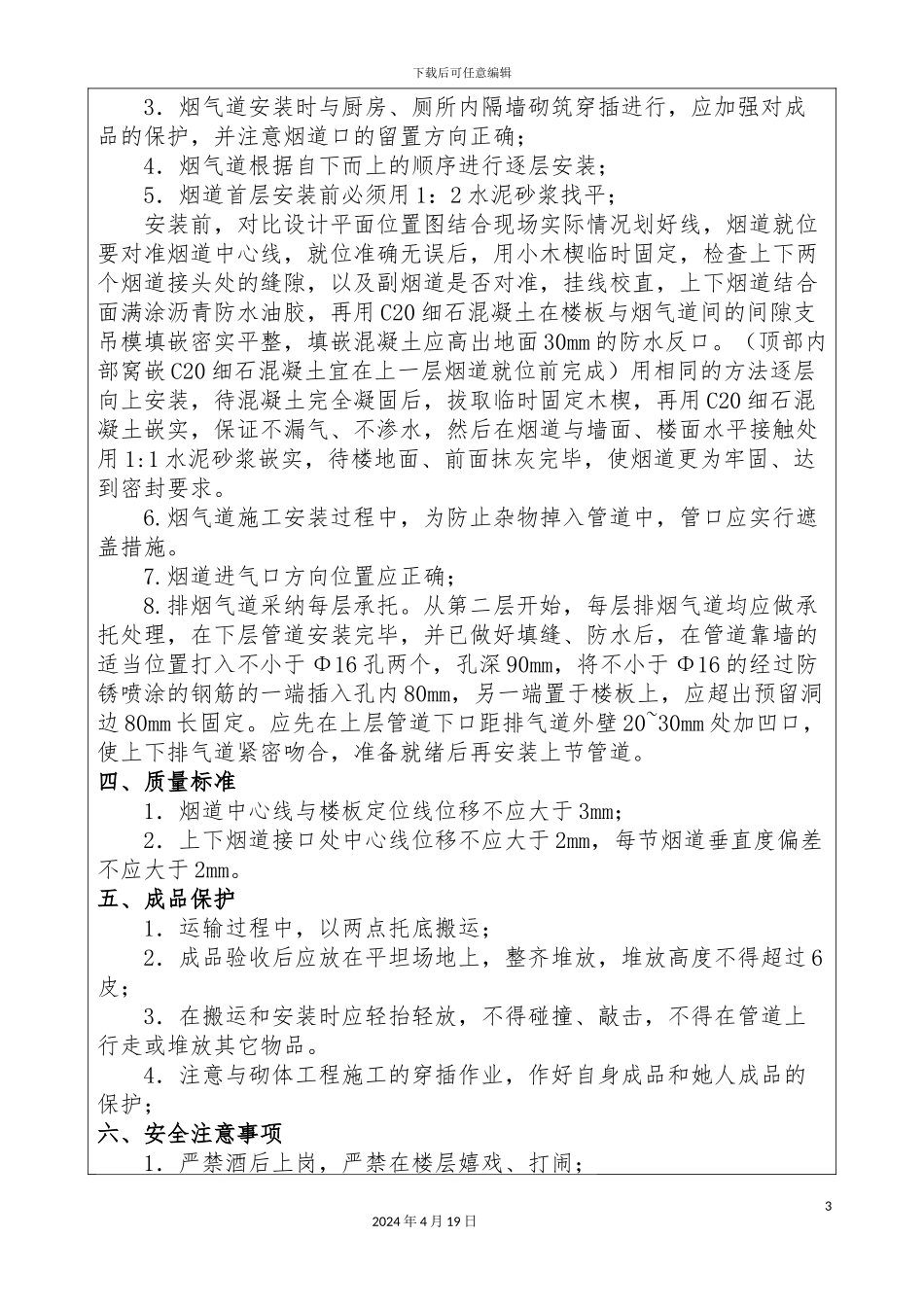

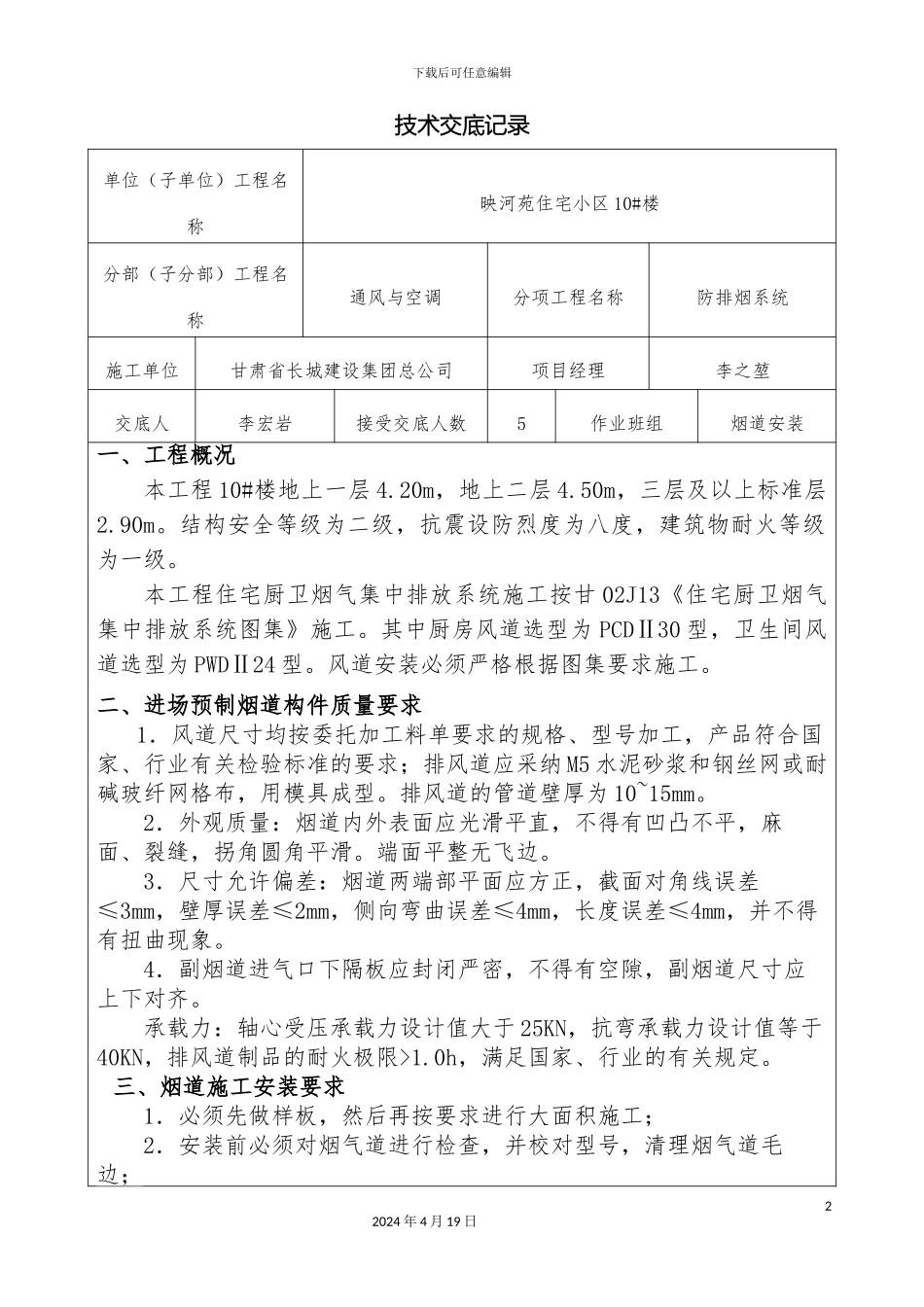

下载后可任意编辑厨房卫生间烟道安装技术交底记录12024 年 4 月 19 日下载后可任意编辑技术交底记录22024 年 4 月 19 日单位（子单位）工程名称映河苑住宅小区 10#楼分部（子分部）工程名称通风与空调分项工程名称防排烟系统施工单位甘肃省长城建设集团总公司项目经理李之堃交底人李宏岩接受交底人数5作业班组烟道安装一、工程概况本工程 10#楼地上一层 4.20m，地上二层 4.50m，三层及以上标准层2.90m。结构安全等级为二级，抗震设防烈度为八度，建筑物耐火等级为一级。本工程住宅厨卫烟气集中排放系统施工按甘 02J13《住宅厨卫烟气集中排放系统图集》施工。其中厨房风道选型为 PCDⅡ30 型，卫生间风道选型为 PWDⅡ24 型。风道安装必须严格根据图集要求施工。二、进场预制烟道构件质量要求 1．风道尺寸均按委托加工料单要求的规格、型号加工，产品符合国家、行业有关检验标准的要求；排风道应采纳 M5 水泥砂浆和钢丝网或耐碱玻纤网格布，用模具成型。排风道的管道壁厚为 10~15mm。 2．外观质量：烟道内外表面应光滑平直，不得有凹凸不平，麻面、裂缝，拐角圆角平滑。端面平整无飞边。 3．尺寸允许偏差：烟道两端部平面应方正，截面对角线误差≤3mm，壁厚误差≤2mm，侧向弯曲误差≤4mm，长度误差≤4mm，并不得有扭曲现象。 4．副烟道进气口下隔板应封闭严密，不得有空隙，副烟道尺寸应上下对齐。 承载力：轴心受压承载力设计值大于 25KN，抗弯承载力设计值等于40KN，排风道制品的耐火极限>1.0h，满足国家、行业的有关规定。 三、烟道施工安装要求 1．必须先做样板，然后再按要求进行大面积施工； 2．安装前必须对烟气道进行检查，并校对型号，清理烟气道毛边；下载后可任意编辑32024 年 4 月 19 日 3．烟气道安装时与厨房、厕所内隔墙砌筑穿插进行，应加强对成品的保护，并注意烟道口的留置方向正确； 4．烟气道根据自下而上的顺序进行逐层安装； 5．烟道首层安装前必须用 1：2 水泥砂浆找平； 安装前，对比设计平面位置图结合现场实际情况划好线，烟道就位要对准烟道中心线，就位准确无误后，用小木楔临时固定，检查上下两个烟道接头处的缝隙，以及副烟道是否对准，挂线校直，上下烟道结合面满涂沥青防水油胶，再用 C20 细石混凝土在楼板与烟气道间的间隙支吊模填嵌密实平整，填嵌混凝土应高出地面 30mm 的防水反口。（顶部内部窝嵌 C20 细石混凝土宜在上一层烟道就位前完成）用相同的方法逐层向...
