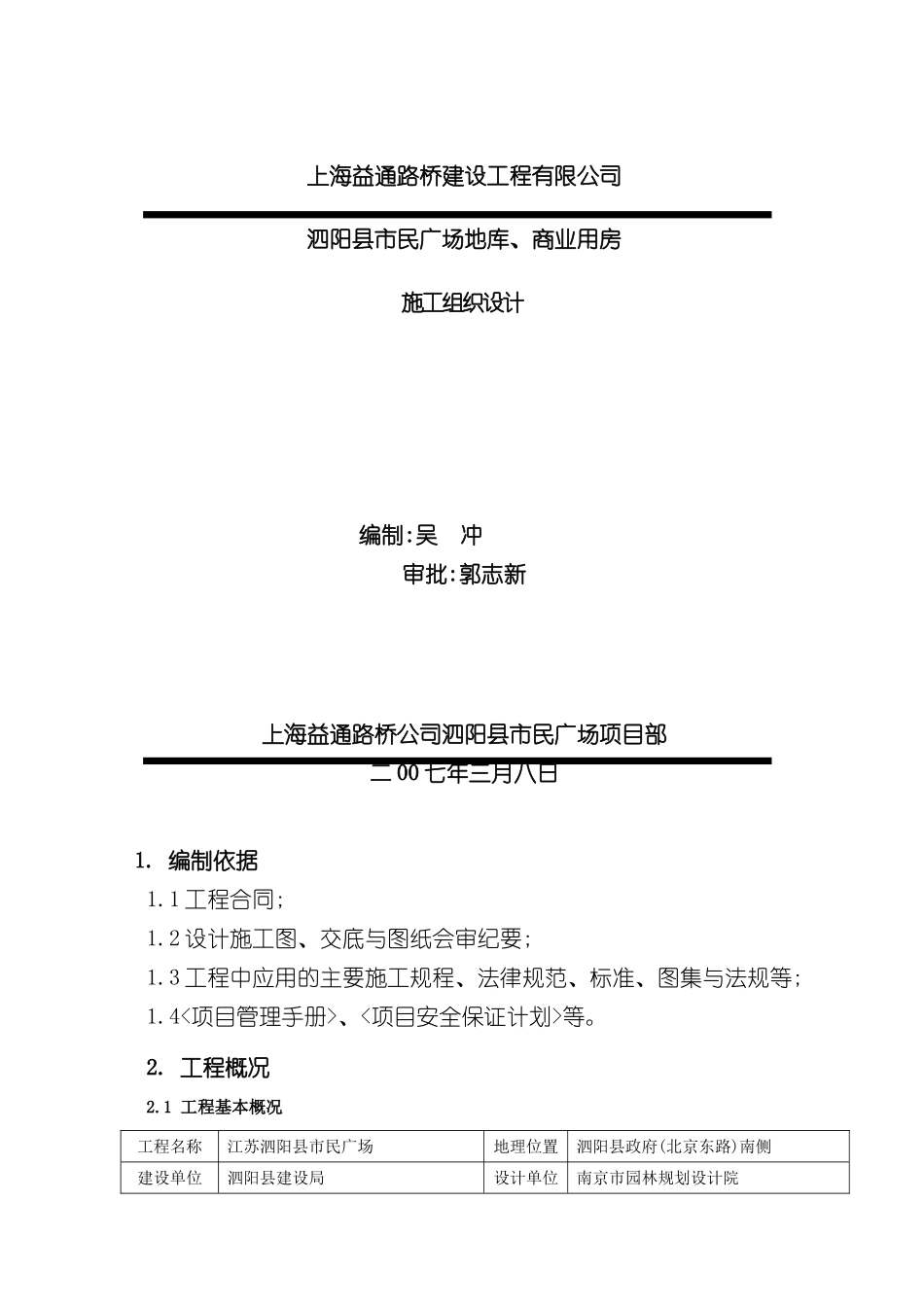

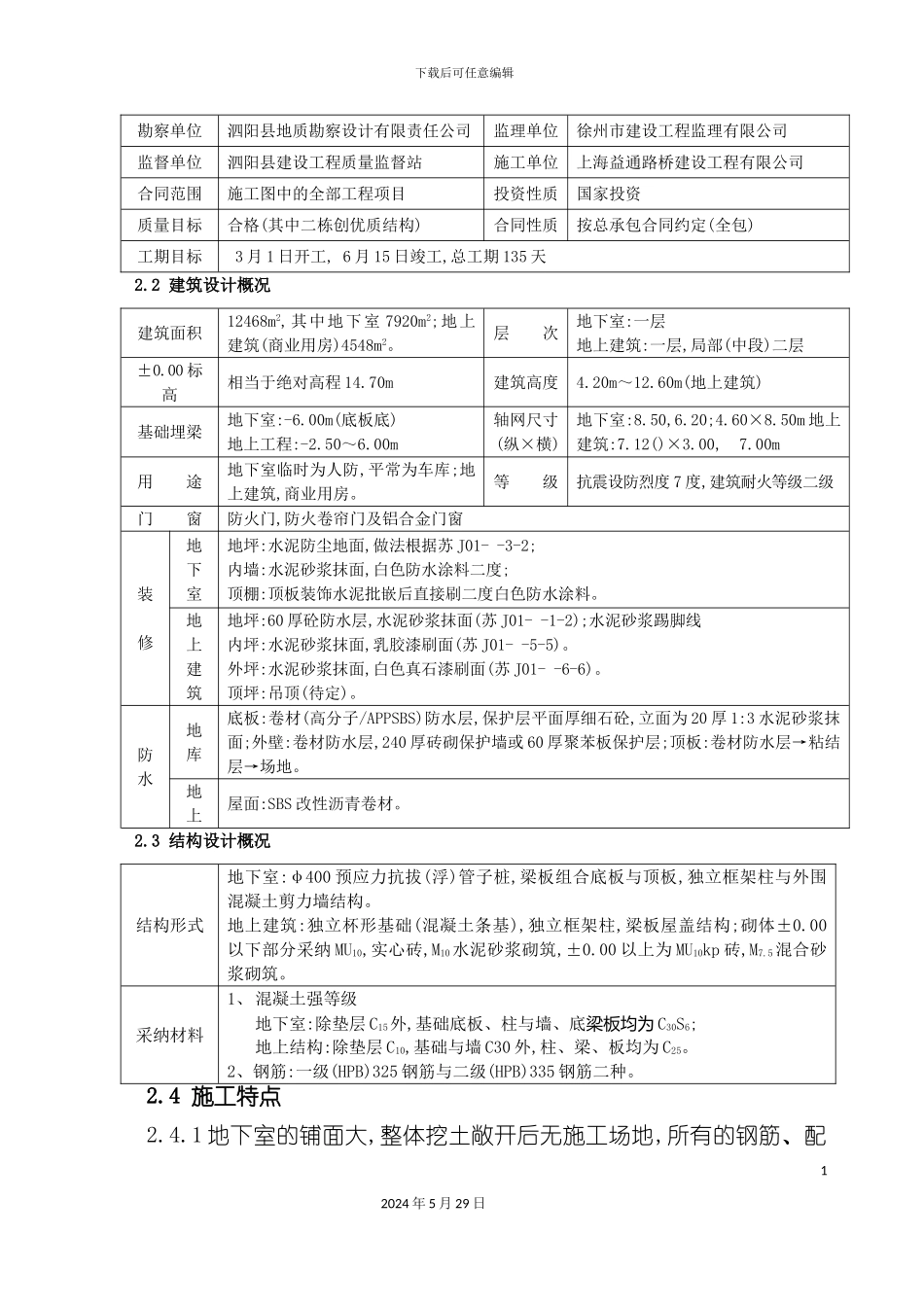

下载后可任意编辑县市民广场施工组织设计12024 年 5 月 29 日上海益通路桥建设工程有限公司泗阳县市民广场地库、商业用房施工组织设计编制:吴 冲 审批:郭志新上海益通路桥公司泗阳县市民广场项目部二 00 七年三月八日1. 编制依据1.1 工程合同;1.2 设计施工图、交底与图纸会审纪要;1.3 工程中应用的主要施工规程、法律规范、标准、图集与法规等;1.4<项目管理手册>、<项目安全保证计划>等。 2. 工程概况2.1 工程基本概况工程名称江苏泗阳县市民广场地理位置泗阳县政府(北京东路)南侧建设单位泗阳县建设局设计单位南京市园林规划设计院下载后可任意编辑勘察单位泗阳县地质勘察设计有限责任公司监理单位徐州市建设工程监理有限公司监督单位泗阳县建设工程质量监督站施工单位上海益通路桥建设工程有限公司合同范围施工图中的全部工程项目投资性质国家投资质量目标合格(其中二栋创优质结构)合同性质按总承包合同约定(全包)工期目标 3 月 1 日开工, 6 月 15 日竣工,总工期 135 天 2.2 建筑设计概况建筑面积12468m2,其中地下室 7920m2;地上建筑(商业用房)4548m2。层 次地下室:一层地上建筑:一层,局部(中段)二层±0.00 标高相当于绝对高程 14.70m建筑高度4.20m～12.60m(地上建筑)基础埋梁地下室:-6.00m(底板底)地上工程:-2.50～6.00m轴网尺寸(纵×横)地下室:8.50,6.20;4.60×8.50m 地上建筑:7.12()×3.00, 7.00m用 途地下室临时为人防,平常为车库;地上建筑,商业用房。等 级抗震设防烈度 7 度,建筑耐火等级二级门 窗防火门,防火卷帘门及铝合金门窗装 修地下室地坪:水泥防尘地面,做法根据苏 J01- -3-2;内墙:水泥砂浆抹面,白色防水涂料二度;顶棚:顶板装饰水泥批嵌后直接刷二度白色防水涂料。地上建筑地坪:60 厚砼防水层,水泥砂浆抹面(苏 J01- -1-2);水泥砂浆踢脚线内坪:水泥砂浆抹面,乳胶漆刷面(苏 J01- -5-5)。外坪:水泥砂浆抹面,白色真石漆刷面(苏 J01- -6-6)。顶坪:吊顶(待定)。防水地库底板:卷材(高分子/APPSBS)防水层,保护层平面厚细石砼,立面为 20 厚 1:3 水泥砂浆抹面;外壁:卷材防水层,240 厚砖砌保护墙或 60 厚聚苯板保护层;顶板:卷材防水层→粘结层→场地。地上屋面:SBS 改性沥青卷材。2.3 结构设计概况结构形式地下室:φ400 预应力抗拔(浮)管子桩,梁板组合底板与顶板,独立框架柱与外围混凝土剪力墙结构。地上建筑:独立杯形基础(混凝土条基),独立框架柱,梁板屋盖结构;砌体±0.00以下部分...
