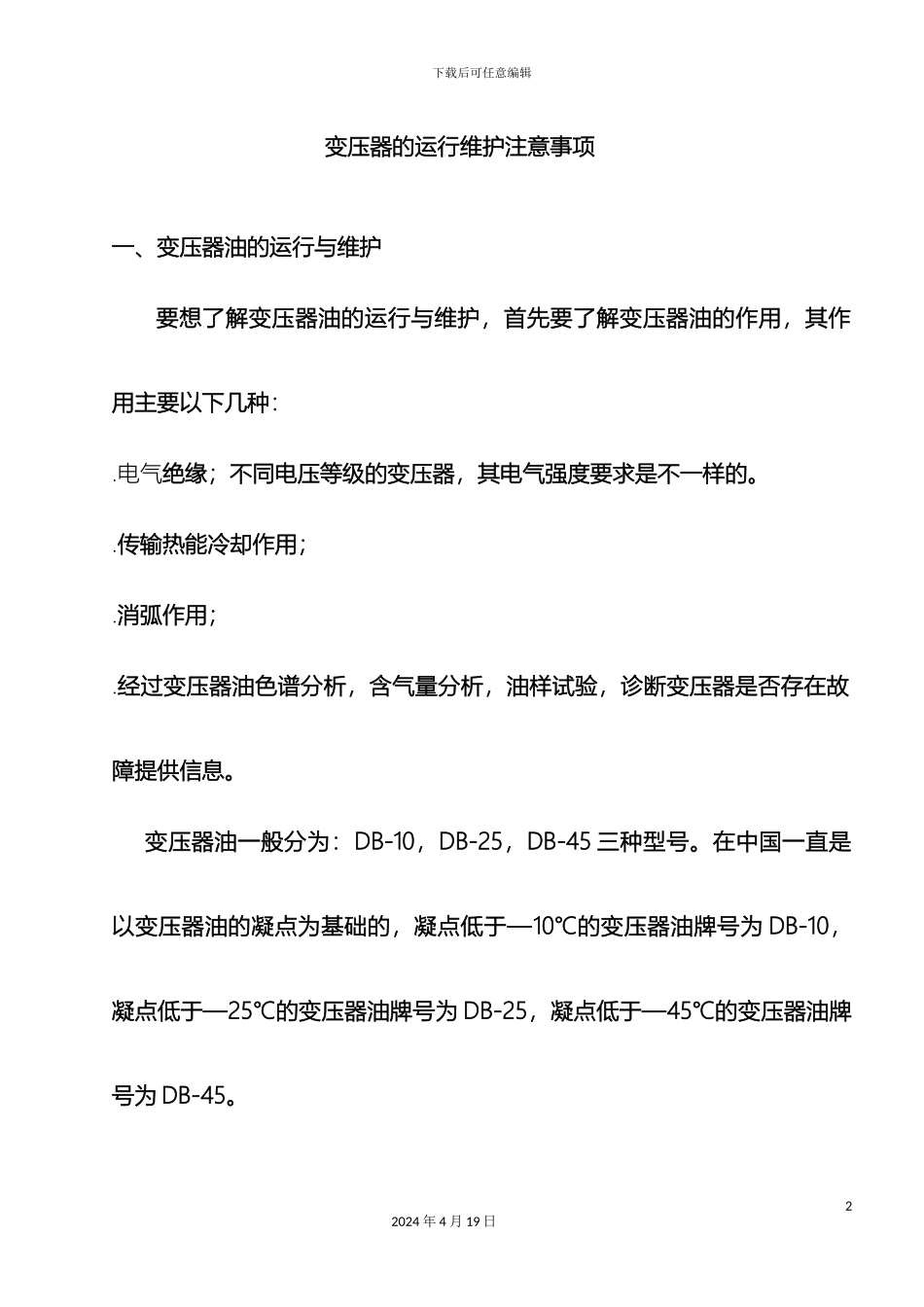

下载后可任意编辑变压器运行维护注意事项12024 年 4 月 19 日下载后可任意编辑变压器的运行维护注意事项一、变压器油的运行与维护要想了解变压器油的运行与维护，首先要了解变压器油的作用，其作用主要以下几种：․电气绝缘；不同电压等级的变压器，其电气强度要求是不一样的。․传输热能冷却作用；․消弧作用；․经过变压器油色谱分析，含气量分析，油样试验，诊断变压器是否存在故障提供信息。变压器油一般分为：DB-10，DB-25，DB-45 三种型号。在中国一直是以变压器油的凝点为基础的，凝点低于—10℃的变压器油牌号为 DB-10，凝点低于—25℃的变压器油牌号为 DB-25，凝点低于—45℃的变压器油牌号为 DB-45。22024 年 4 月 19 日下载后可任意编辑对变压器油的基本要求：․电气强度：750~1000kV 电压等级变压器（电抗器、换流变）要求：≧70kV/2.5mm；500kV 电压等级：≧60Kv/2.5mm；220kV 电压等级：≧50kV/2.5mm；110kV 电压等级：≧40kV/2.5mm。․微水含量：750~1000kV 电压等级≦8ppm;500kV 电压等级≦10ppm; 220kV电压等级≦15ppm; 110kV 电压等级≦20ppm。․介质损耗 tan(δ):≦0.5%.․ 变 压 器 油 含 气 量 ： 750~1000kV 电 压 等 级 ≦ 0.5% ， 500kV 电 压 等 级≦1%，220kV 电压等级≦2%。․颗粒度（≦5μm）:≦ /100ml（换流变的要求）。750~1000kV 电压等级≦1500/100ml 或更高.关于变压器大修或由于其它原因，需要给变压器添加变压器油时。一定要做混油试验，否则，不能随便对变压器添加油，既然是同型号但不同批32024 年 4 月 19 日下载后可任意编辑次的变压器油也要做混油试验。表 1 运行中变压器油质量标准序号项目单位设备电压等级kV质量指标检验方法已装入产品内投入运行前的油运行油1外观透明、无杂质或悬浮物外观目视2水溶性酸 pH值>5.4³4.2GB/T 75983酸值mgKOH/g£0.01£0.1GB/T 2644闪点(闭口)℃³135GB/T 2615水分 1)mg/kg330~1000220£110 及以下£10£15£20£15£25£35GB/T 76006界面张力（25℃）mN/m³40³19GB/T 65417介质损耗因数(90℃)500~1000£330£0.005£0.010£0.020£0.040GB/T 56548击穿电压 2）kV750~100050033066~22035 及以下³70³60³50³40³35³60³50³45³35³30DL/T 429.99体积电阻率(90℃)W·m500~1000£330³6×1010³1×1010³5×109GB/T 565410油中含气量%750~1000330~500电抗器£1£2£3£5DL/T 42311油泥与沉淀...
