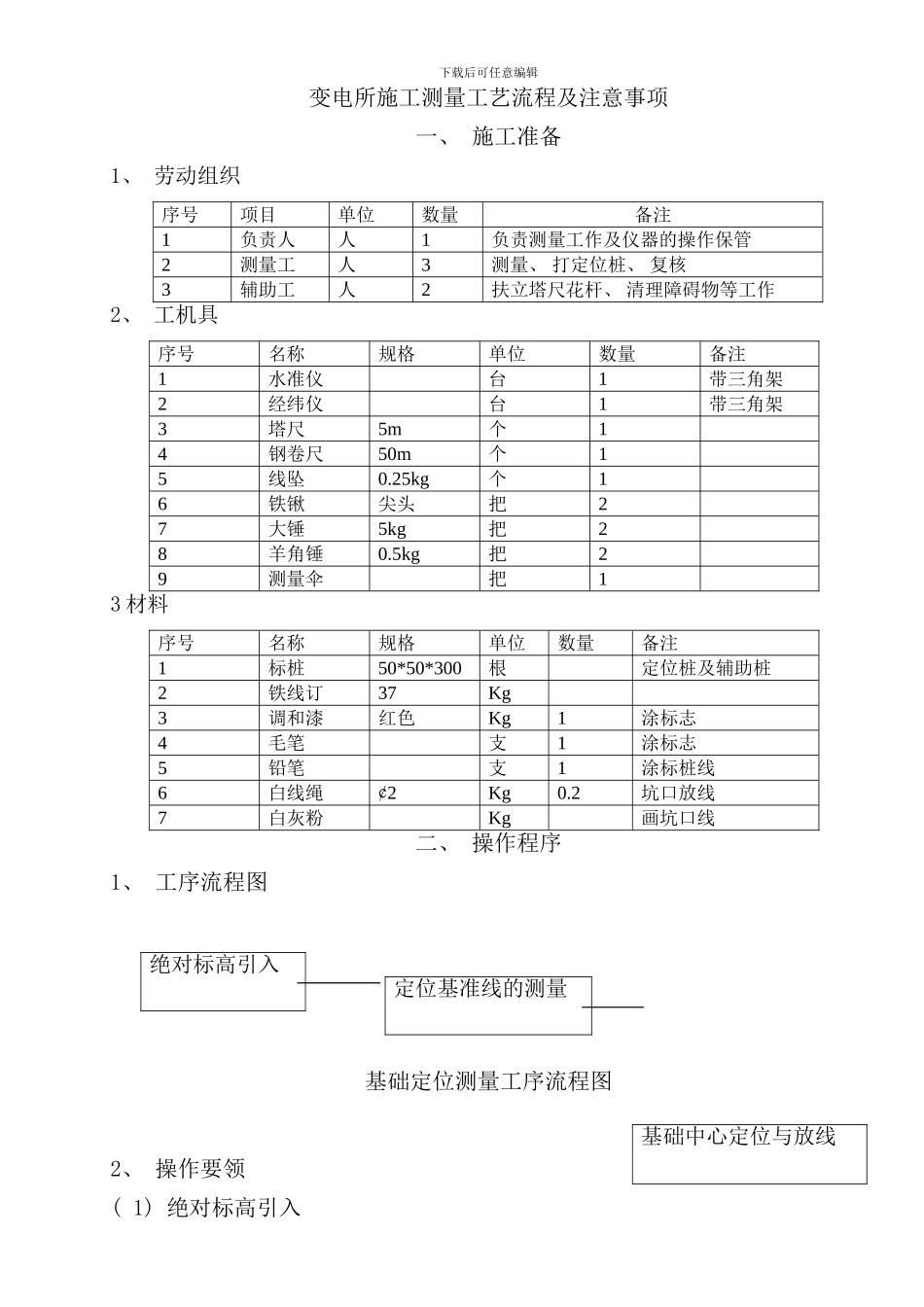

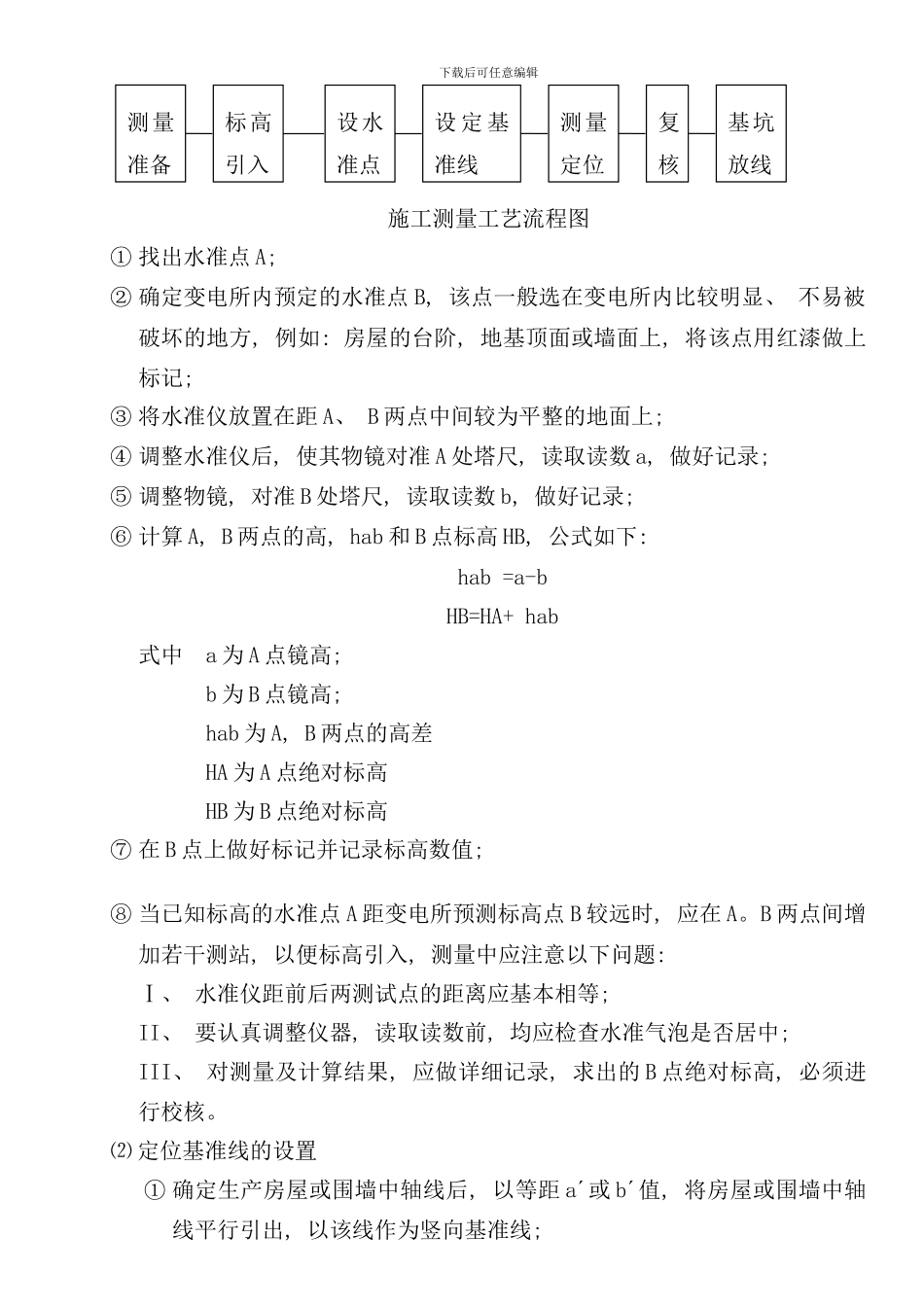

下载后可任意编辑变电所施工测量工艺流程及注意事项一、 施工准备1、 劳动组织序号项目单位数量备注1负责人人1负责测量工作及仪器的操作保管2测量工人3测量、 打定位桩、 复核3辅助工人2扶立塔尺花杆、 清理障碍物等工作2、 工机具序号名称规格单位数量备注1水准仪台1带三角架2经纬仪台1带三角架3塔尺5m个14钢卷尺50m个15线坠0.25kg个16铁锹尖头把27大锤5kg把28羊角锤0.5kg把29测量伞把13 材料序号名称规格单位数量备注1标桩50*50*300根定位桩及辅助桩2铁线订37Kg3调和漆红色Kg1涂标志4毛笔支1涂标志5铅笔支1涂标桩线6白线绳¢2Kg0.2坑口放线7白灰粉Kg画坑口线二、 操作程序1、 工序流程图 基础定位测量工序流程图2、 操作要领( 1) 绝对标高引入基础中心定位与放线 绝对标高引入定位基准线的测量下载后可任意编辑施工测量工艺流程图① 找出水准点 A; ② 确定变电所内预定的水准点 B, 该点一般选在变电所内比较明显、 不易被破坏的地方, 例如: 房屋的台阶, 地基顶面或墙面上, 将该点用红漆做上标记; ③ 将水准仪放置在距 A、 B 两点中间较为平整的地面上; ④ 调整水准仪后, 使其物镜对准 A 处塔尺, 读取读数 a, 做好记录; ⑤ 调整物镜, 对准 B 处塔尺, 读取读数 b, 做好记录; ⑥ 计算 A, B 两点的高, hab 和 B 点标高 HB, 公式如下: hab =a-bHB=HA+ hab式中 a 为 A 点镜高; b 为 B 点镜高; hab 为 A, B 两点的高差 HA 为 A 点绝对标高 HB 为 B 点绝对标高⑦ 在 B 点上做好标记并记录标高数值; ⑧ 当已知标高的水准点 A 距变电所预测标高点 B 较远时, 应在 A。B 两点间增加若干测站, 以便标高引入, 测量中应注意以下问题:Ⅰ、 水准仪距前后两测试点的距离应基本相等; II、 要认真调整仪器, 读取读数前, 均应检查水准气泡是否居中; III、 对测量及计算结果, 应做详细记录, 求出的 B 点绝对标高, 必须进行校核。⑵ 定位基准线的设置① 确定生产房屋或围墙中轴线后, 以等距 a´或 b´值, 将房屋或围墙中轴线平行引出, 以该线作为竖向基准线; 测量准备标高引入设水准点设 定 基准线测量定位复核基坑放线下载后可任意编辑② 根据设计图给出的 a´或 b´值, 在基准线上用经纬仪测出 A、 B、 C、 D 等 多 处 测 点 , 并 在 各 测 点 的 位 置 上 设 测 点 标 桩 ; ③ 在竖向 A 点上, 安置、 调...
