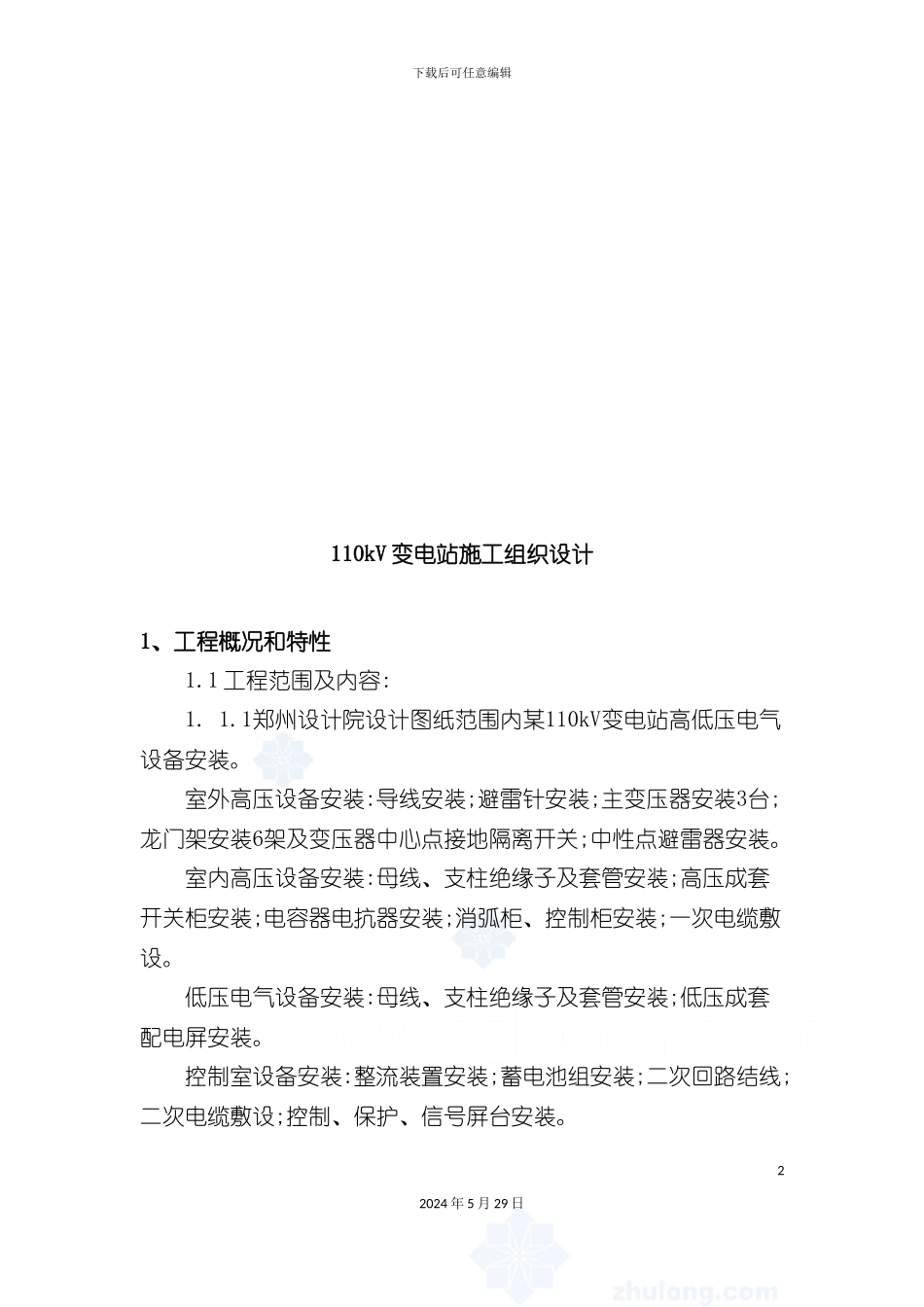

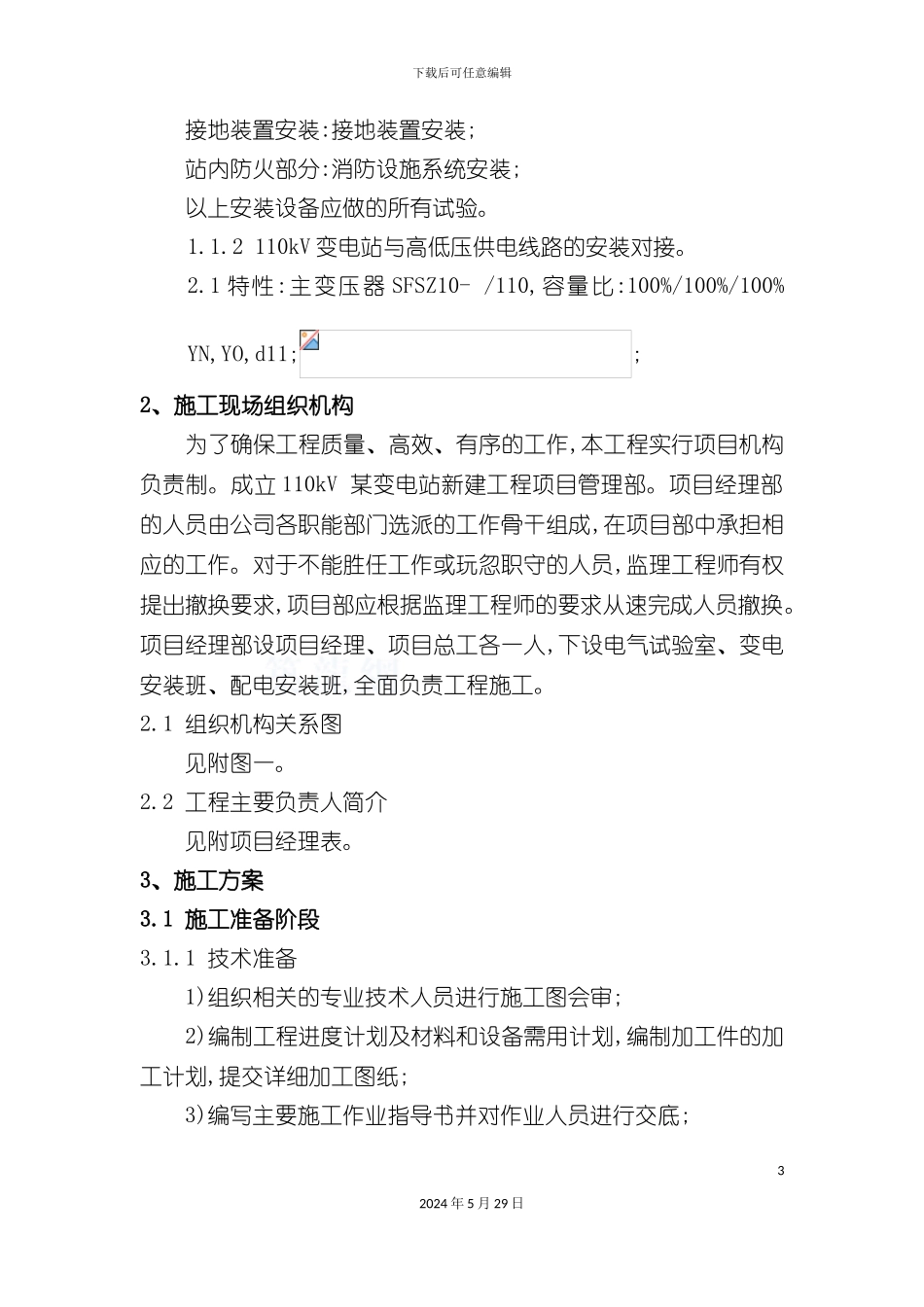

下载后可任意编辑变电站电气安装施工组织设计12024 年 5 月 29 日下载后可任意编辑110kV 变电站施工组织设计1、工程概况和特性1.1 工程范围及内容:1. 1.1郑州设计院设计图纸范围内某110kV变电站高低压电气设备安装。室外高压设备安装:导线安装;避雷针安装;主变压器安装3台;龙门架安装6架及变压器中心点接地隔离开关;中性点避雷器安装。室内高压设备安装:母线、支柱绝缘子及套管安装;高压成套开关柜安装;电容器电抗器安装;消弧柜、控制柜安装;一次电缆敷设。低压电气设备安装:母线、支柱绝缘子及套管安装;低压成套配电屏安装。控制室设备安装:整流装置安装;蓄电池组安装;二次回路结线;二次电缆敷设;控制、保护、信号屏台安装。22024 年 5 月 29 日下载后可任意编辑接地装置安装:接地装置安装;站内防火部分:消防设施系统安装;以上安装设备应做的所有试验。1.1.2 110kV 变电站与高低压供电线路的安装对接。2.1 特性:主变压器 SFSZ10- /110,容量比:100%/100%/100% YN,YO,d11;;2、施工现场组织机构 为了确保工程质量、高效、有序的工作,本工程实行项目机构负责制。成立 110kV 某变电站新建工程项目管理部。项目经理部的人员由公司各职能部门选派的工作骨干组成,在项目部中承担相应的工作。对于不能胜任工作或玩忽职守的人员,监理工程师有权提出撤换要求,项目部应根据监理工程师的要求从速完成人员撤换。项目经理部设项目经理、项目总工各一人,下设电气试验室、变电安装班、配电安装班,全面负责工程施工。2.1 组织机构关系图 见附图一。2.2 工程主要负责人简介见附项目经理表。3、施工方案3.1 施工准备阶段3.1.1 技术准备 1)组织相关的专业技术人员进行施工图会审; 2)编制工程进度计划及材料和设备需用计划,编制加工件的加工计划,提交详细加工图纸; 3)编写主要施工作业指导书并对作业人员进行交底;32024 年 5 月 29 日下载后可任意编辑 4)准备好施工安装技术记录、试验报告、开箱记录等各种记录表格; 5)对工程施工所需的设备、机具、仪器仪表进行全面检测、维修和保养,确保其能正常工作。 3.1.2 材料及设备准备 本期工程使用的主要设备均施工方主订购供货,因此根据现场作业程序的安排拟定设备进场的时间计划给建设单位和监理。3.1.3 施工现场准备 做好生活设施安排,准备好临时物资材料场地、工具间等,合理布置施工电源。并对土建前期施工做好的设备基础进行测量校核。3.1.4 施工机械和试验设备配备 我公司针...
